Những Loại Van An Toàn Kiểu Xả Trực Tiếp Hiện Nay

Van an toàn thường được sử dụng phổ biến trong các hệ thống thủy lực, giúp hệ thống làm việc trong điều kiện không bị quá áp. Bài viết hôm nay sẽ giới thiệu tới mọi người các loại van xả trực tiếp thường gặp.

Van an toàn kiểu xả trực tiếp loại thanh trượt

Van an toàn kiểu xả trực tiếp loại thanh trượt là loại có thanh trượt, ống dẫn (có ren) liên quan trực tiếp tới việc xả áp của van. Có 2 cổng dầu, cổng dầu vào P và cổng xả T bên phải và trái của buồng van, kết nối với hệ thống thủy lực bằng đầu nối thủy lực. Vì vậy nó cần có ren để kết nối với van. Bạn có thể nhìn thấy nó ở Hình A, có một đường dầu nhỏ “e” (inner drain) trong buồng van, có 4 đường để đi xuyên qua tại bề mặt của thanh trượt qua lỗ “f”, kênh giảm chấn dọc trục g và lỗ khoan côn c.

Lực ép của dầu thủy lực tác dụng lên phần phía dưới của thanh trượt trong van được so sánh với lực đẩy của lò xo. Thanh trượt bắt đầu mở lỗ dầu khi áp suất dòng lơn hơn lực đẩy được cài đặt. Khi đó dòng dầu hồi về thùng qua cổng xả T.

Đường dầu nhỏ “g” là giảm chấn thủy lực, giúp cải thiện độ ổn định của van. Trong điều kiện áp suất ổn định thì đường dầu “g” không có tác dụng. Đường dầu “e” (inner drain) dùng để xả dầu rò từ cổng vào lên buồng chứa lò xo về thùng. Xoay chi tiết số 3 1800 để lấy con tán ở công L, sau đó đường dầu bên trong được chuyển đổi thành cống ra nếu cổng L kết nối đường ống dẫn dầu tới thùng chứa.

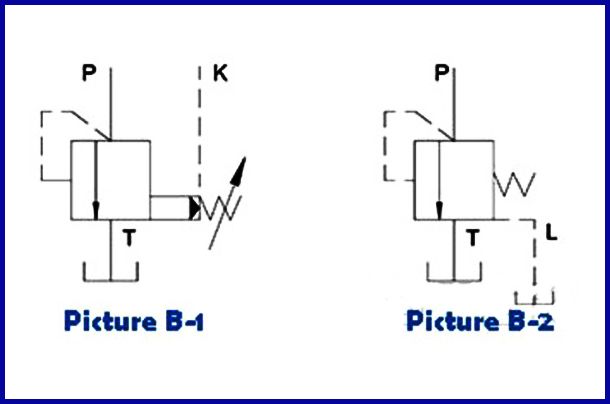

 Xem Hình B-1: Van xả trực tiếp với đường xả dầu rò trong buồng chứa lò xo bên trong và Hình B-2: Van xả trực tiếp với đường xả dầu rò trong buồng chứa lò xo là 1 cổng ra. Van an toàn kiểu xả trực tiếp loại thanh trượt điều khiển áp suất vào tại cổng chính bằng cách điều chỉnh lực đẩy của lò xo, nhưng rất khó để điều tiết áp suất của hệ thống nếu áp suất điều khiển cao, do đó nó thích hợp sử dụng cho hệ thống thủy lực áp suất thấp.

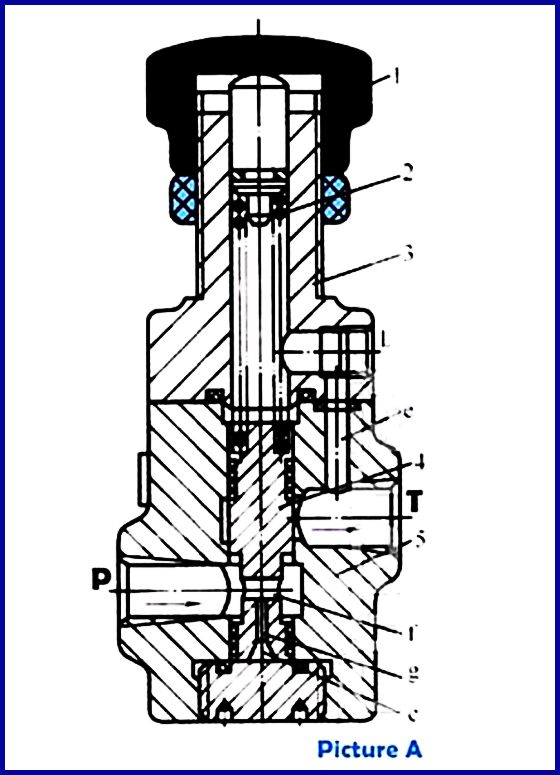

   – Van xả trực tiếp kiểu thanh trượt –

1. Nút điều chỉnh     2. Lò xo điều chỉnh     3.Nắp ngoài      4. Thanh trượt     5. Vỏ van

>> Xem thêm: Van Thuỷ Lực Và Cách Phân Loại Van Thuỷ Lực

Van xả trực tiếp kiểu côn

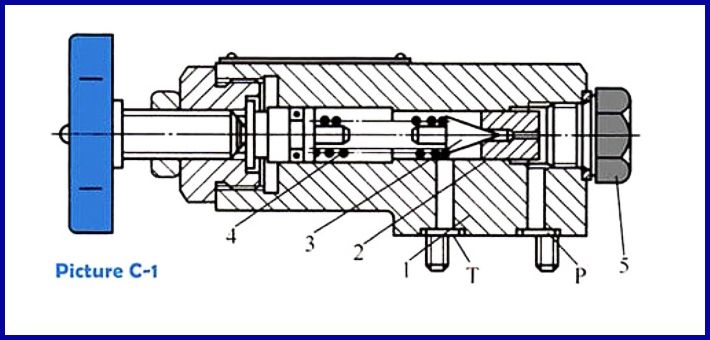

Hình C-1 là loại côn thông thường của van xả trực tiếp với tấm liên kết phụ và tốc độ dòng chảy nhỏ. Chi tiết số “3” là loại côn. Van được sử dụng như van điều khiển từ xa, van an toàn hoặc giống như một phần gián tiếp trong van xả áp Pilot (như van xả áp, van giảm áp, van tuần tự). Phạm vi điều chỉnh áp suất của van có thể thay đổi bằng cách thay đổi độ nén khác nhau của lò xo “4”, lỗ “2” chủ yếu được sử dụng để cải thiện độ ổn định hoạt động của van.



                                   – Van xả trực tiếp kiểu côn –

1. Vỏ van     2. Đế xu páp     3. Xu páp      4. Lò xo điều chỉnh     5. Chốt vít

Mặt côn của van xả trực tiếp có kích thước nhỏ, vật liệu chế tạo lò xo điều chỉnh mềm để dễ dàng điều chỉnh áp suất, vì vậy loại van này phù hợp cho hệ thống có áp suất cao.

Van an toàn kiểu xả trực tiếp loại giảm chấn

Van an toàn kiểu xả trực tiếp loại giảm chấn là van xả áp trực tiếp giảm chấn bằng piston. Van giảm chấn này là loại mới trong những năm gần đây. Nếu so sánh với loại van xả áp trực tiệp kiểu côn, van xả áp kiểu giảm chấn được sử dụng đặc biệt cho hệ thống thủy lực với yêu cầu áp suất và tốc độ dòng chảy cao với đầu ra là một áp suất ổn định và đặc tính dòng chay dưới áp suất thủy lực cao và tốc độ dòng chảy lớn, độ ồn khi làm việc của van thấp.

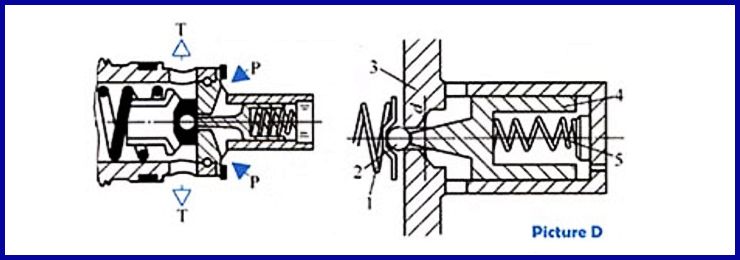

Trong Hình D-1 thể hiện van xả trực tiếp (loại van Cartridge) với loại bi và ống đệm. Chi tiết số “4” ống đệm và bi sắt chi tiết số “2” không liên kết cứng, nhưng ống đệm “4” tiếp xúc với bi sắt “2” bằng lực đẩy của lò xo chi tiết “5” (khi lực đẩy cân bằng thẳng ống đệm.), sự di chuyển của viên bi, ống đệm thì em dịu và ổn định do sự giảm chấn của ống đệm.

Sức cản chất lỏng động của ống đệm kiểu bi bằng với áp suất ở cả hai bên khi ở trạng thái ổn định. Áp suất buồng kín của van tương đối thay đổi trong khi ống đệm di chuyển. Lực cản chất lỏng tạo ra tại thời điểm này sẽ có thể cải thiện sự ổn định hoạt động của van xả trực tiếp loại giảm chấn.

– Van xả trực tiếp loại giảm chấn loại bi và ống đệm-

1. Lò xo điều chỉnh     2. Đầu bi     3. Đế xu páp     4. Ống đệm     5. Lò xo giảm chấn

B2bmart.vn vừa nêu ra những loại van an toàn kiểu xả trực tiếp hiện nay. Hy vọng với những thông tin trên anh em sẽ lựa chọn và tìm mua được các sản phẩm chất lượng và phù hợp.
