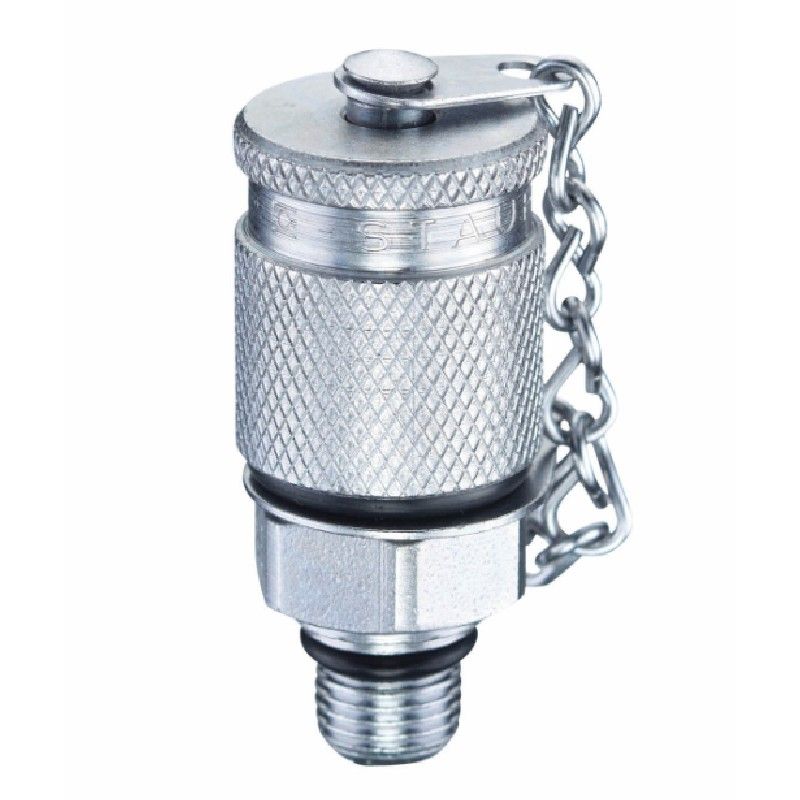

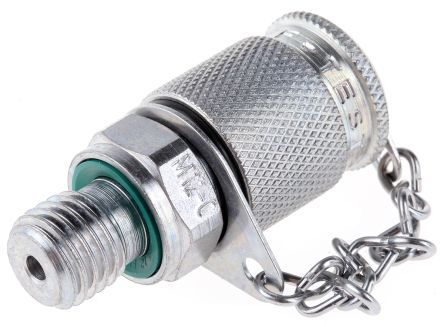

Đầu nối ống đo áp SMK-20-G1/4-B-C-W3

SMK -20 là đầu chờ kiểm tra “Test point”. Bên trong sẽ có 1 viên bi, ở trạng thái bình thường, áp suất và lò so sẽ đẩy viên bi chặn cổng ra ( khóa) để áp suất và môi chất không xì ra ngoài. Khi đầu chọc của dây test ( SMS) chọc vào viên bi ấn viên bi xuống, áp xuất và môi chất từ bên trong hệ thống sẽ thoát ra qua dây test (SMS) để đi tới các thiết bị đo và phân tích ( đồng hồ áp suất, máy phân tích hạt bẩn, sensor nhiệt độ…..) . Cổng nối với hệ thống ren hệ mét ( M8 -M16) hoặc BSPP ( 1/8- ½), NPT ( 1/8-1/4), BSPT (1/8-1/4), UNF (5/16-3/4) , tương ứng với các seal type A ( làm kín bằng o-ring), B ( làm kín bằng gioăng kim loại ), C ( có rãnh chứa gioăng- gioăng dẹp), D ( ren côn- làm kín bằng cao su non hoặc Loctite). Đầu nối với dây test là M16X2. Vật liệu bằng thép (W3) , inox AISI 303 (W4) hoặc inox AISI 316 Ti ( W5), áp làm việc từ 250 -630 bar. Môi chất phù hợp là chất lỏng.
