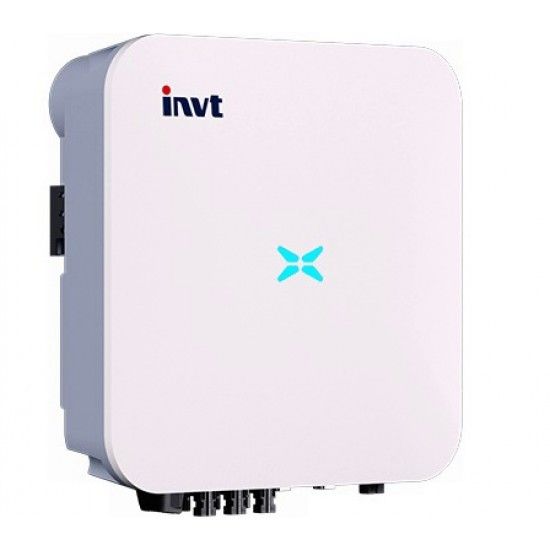

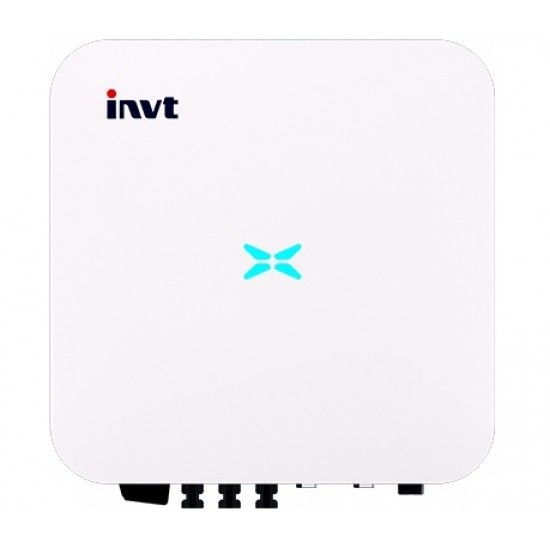

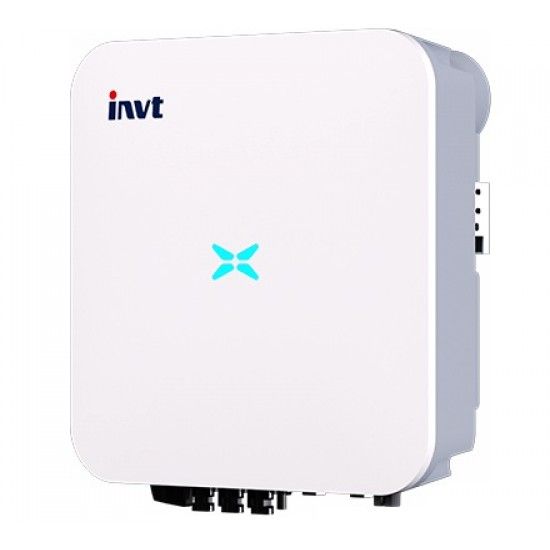

Biến tần hòa lưới INTV 10Kw - 1 pha_MG10KTL

BIẾN TẦN HÒA LƯỚI INVT 10KW – 1 PHA

MODEL: MG10KTL

THƯƠNG HIỆU: INVT

1.     THÔNG SỐ KỶ THUẬT

v Dữ liệu của chuỗi PV đầu vào

·        Công suất đầu vào DC lớn nhất (W): 15000W

·        Điện áp DC đầu vào tối đa (V): 600V

·        Dải điện áp MPPT (V): 800-560V

·        Điện áp đầu vào DC khởi động (V): 80V

·        Dòng điện PV đầu vào  tối đa (A): 18.2A/36.4A

·        Số lượng MPPT: 2

·        Số lượng chuỗi cho mỗi MPPT: 1/2

v Dữ liệu đầu ra AC

·        Công suất đầu ra định mức (W): 10000W

·        Dòng điện đầu ra AC tối đa (A): 45.5A

·        Hệ số công suất: ~1 (Có thể điều chỉnh +/- 0,8)

·        Tần số và điện áp đầu ra định mức: 1 pha 230V (L / N / PE), 50/60Hz

·        Hệ thống kết nối điện lưới: 1 Pha

·        Tổng độ méo sóng hài : THD<3% (Tải tuyến tính<1.5%)

v Hiệu suất

·        Hiệu suất lớn nhất: 98.10%

·        Hiệu suất Châu Âu: 97.30%

·        Hiệu suất MPPT: >99.0%

v Chế độ bảo vệ

·        Tích hợp thiết bị đóng cắt DC, bảo vệ ngắn mạch AC,bảo vệ quá dòng, quá điện áp, bảo vệ cách ly, bảo vệ chống dòng rò, tự động ngừng khi mất điện lưới, bảo vệ quá nhiệt, phát hiện sự cố khi chạm đất, …

·

v Thông số chung

·        Dải nhiệt độ hoạt động (℃): -45~60℃, >45℃ giảm hiệu suất

·        Làm mát: Quạt làm mát

·        Màn hình: LCD/LED + APP

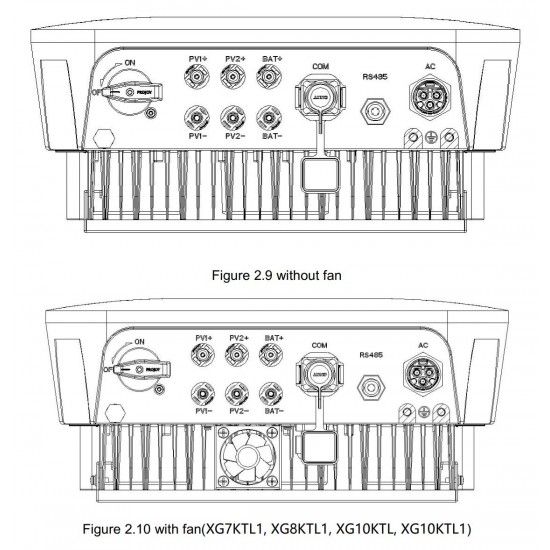

·        Cổng kết nối: RS485, WIFI, Ethernet, 4G

·        Trọng lượng (kg): 13Kg

·        Kích thước (mm): 380 x 380 x 160 mm

·        Cấp độ bảo vệ: IP66

·        Giá đỡ: Treo Tường

·        Bộ sản phẩm bao gồm: 01 biến tần và 01 wifi LSW- 5

·        Khi chuyển qua chế độ chạy bám tải người sử dụng cần mua thêm thiết bị đo CT đo đếm <90A

2.     ĐẶC ĐIỂM CHÍNH

 Inverter MG 1 pha được ứng dụng phổ biến cho hộ gia đình. Sản phẩm thiết kế gọn nhẹ, giao diện dễ cài đặt và vận hành. Sản phẩm được phát triển trên nền tảng công nghệ Đức, hoạt động ổn định với hiệu suất đến 97.8%.

v Thiết kế vỏ hợp kim nhôm nguyên khối, sang trọng, làm mát tự nhiênMàn hình được bảo vệ 2 lớp, độ an toàn cao.Sử dụng linh kiện cao cấp để đảm bảo hoạt động ổn định của bộ hòa lưới. Chip MOSFET, DC switch từ Đức, tụ và Relay từ Nhật. Sản phẩm có bảo hiểm bảo hành, được cung cấp bởi công ty bảo hiểm nổi tiếng quốc tế (AIG)

v Năng suất cao:

·        Ứng dụng công nghệ tiên tiến và phát triển của Đức

·        Giải điện áp đầu vào rộng, điện áp khởi động thấp và hiệu quả chuyển đổi cao ( tối đa 97,8%)

·        Dễ dàng lắp đặt nhiều hướng đối với mái nhà, dòng inverter có cải thiện công suất

·        2 cổng MPPT, dòng điện đầu vào tối đa trên mỗi chuỗi là 20A

·        Điện áp đầu vào DC lớn nhất là 150%

·        Tương thích với các modul có công suất cao

v  Quản lý, vận hành đơn giản và xử lý thông minh:

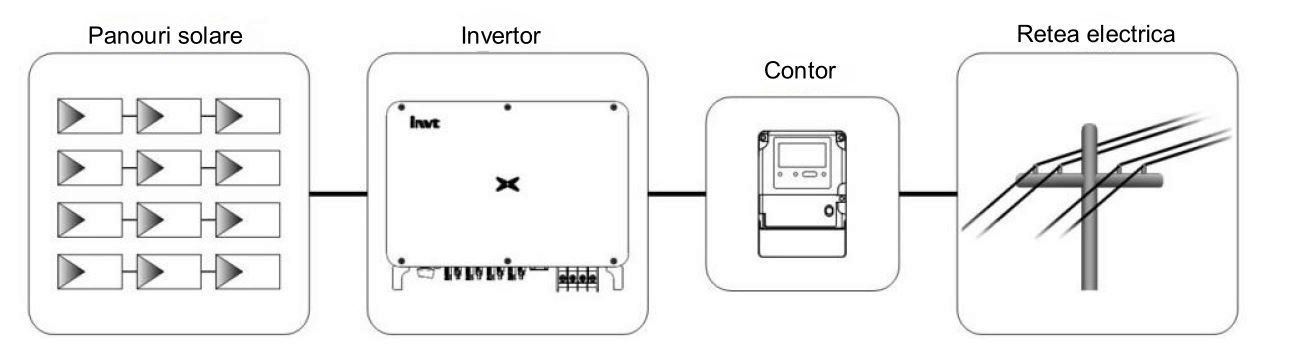

·        Thiết bị hòa lưới thông minh đáp ứng yêu cầu truy cập lưới công suất rộng

·        Chức năng chuẩn đoán đường cong I-V thông minh: xác định chính xác lỗi chuỗi PV và tự động phát hiện lỗi.

·        Phát hiện lỗi thông minh: Điện áp phía AC và dạng sóng dòng điện được ghi lại theo thời gian thực, định vị lỗi nhanh

·        Hỗ trợ RS485/WiFi/4G: giám sát và vận hành từ xa qua PC hoặc điện thoại di động

v  Lắp đặt đơn giản :

·        Được thiết kế cho hệ thống điện dân dụng, hoạt động đơn giản

·        Kích thước nhỏ, trọng lượng nhẹ, dễ dàng lắp đặt

v Độ an toàn :

·        Làm mát tự nhiên, cấp độ bảo vệ IP66

·        Áp dụng các thiết bị từ thương hiệu nổi tiếng quốc tế để đảm bảo hoạt động ổn định của biến tần.

·        Chức năng AFCI (Tùy chọn): khi phát hiện lỗi PV, biến tần sẽ ngừng hoạt động ngay lập tức

·        Được bảo hành bởi các công ty bảo hiểm nổi tiếng quốc tế
