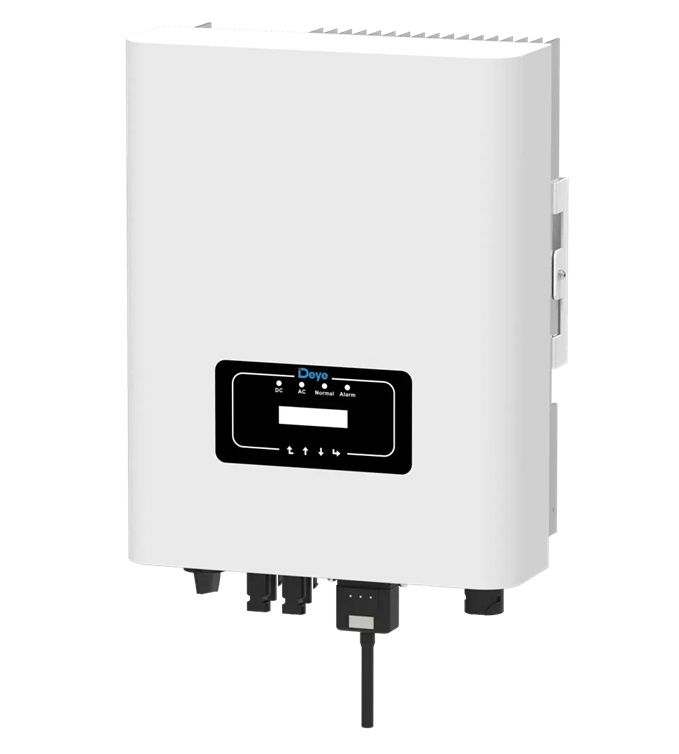

BIẾN TẦN HÒA LƯỚI DEYE 3 PHA 10KW - MODEL: SUN-10K-G06

BIẾN TẦN HÒA LƯỚI DEYE 3 PHA 10KW

MODEL: SUN-10K-G06

THƯƠNG HIỆU: DEYE

1. THÔNG SỐ KỶ THUẬT

 Dữ liệu của chuỗi PV đầu vào

• Công suất đầu vào DC lớn nhất (W): 13000W

• Điện áp DC đầu vào tối đa (V): 1100V

• Dải điện áp MPPT (V): 120-1000V

• Điện áp đầu vào DC khởi động (V): 140V

• Dòng điện PV đầu vào tối đa (A): 13A + 13A

• Dòng điện ngắn mạch lớn nhất (A): 19.5A + 19.5A

• Số lượng MPPT: 2

• Số lượng chuỗi cho mỗi MPPT: 1 + 1

 Dữ liệu đầu ra AC

• Công suất đầu ra định mức (W): 10000W

• Công suất đầu ra tối đa (W): 11000W

• Công suất đỉnh chạy dự phòng: Gấp 2 lần công suất danh định trong vòng 10 giây

• Dòng điện đầu ra lưới định mức (A): 15.2A

• Dòng điện lớn nhất phát lên lưới điện (A): 16.7A

• Hệ số công suất: ~1 (Có thể điều chỉnh +/- 0,8)

• Tần số và điện áp đầu ra định mức: L / N / PE 220V / 187V-242V, 230V / 195,5V-253V (Tùy chọn)

• Hệ thống kết nối điện lưới: 3 Pha

• Tổng độ méo sóng hài : THD<3% (Tải tuyến tính<1.5%)

 Hiệu suất

• Hiệu suất lớn nhất: 97.50%

• Hiệu suất Châu Âu: 97.30%

• Hiệu suất MPPT: >99.0%

 Khả năng bảo vệ

• Bảo vệ ngược cực DC, Bảo vệ ngắn mạch AC, Bảo vệ quá dòng đầu ra AC, Bảo vệ quá áp đầu ra, Bảo vệ điện trở cách điện, Giám sát lỗi nối đất, Bảo vệ đảo, Bảo vệ nhiệt độ, Công tắc DC tích hợp, Tải lên phần mềm từ xa, Thay đổi từ xa các thông số vận hành

• Bảo vệ chống sét lan truyền: Bảo vệ DC loại 2 / Bảo vệ AC loại 2

 Chứng nhận tiêu chuẩn

• Tiêu chuẩn kết nối lưới: IEC 61727, IEC 62116, EN 50549, NRS 097, RD 140, UNE 217002, G99

• EMC: IEC / EN 61000-6-1 / 2/3/4, IEC / EN 62109-1, IEC / EN 62109-2

 Thông số chung

• Dải nhiệt độ hoạt động (℃): -45~60℃, >45℃ giảm hiệu suất

• Làm mát: Làm mát tự nhiên

• Độ ồn (dB): <35 dB

• Giao tiếp: RS485 / RS232 / Wifi / LAN

• Màn hình: LCD1602

• Trọng lượng (kg): 15.3

• Kích thước (mm): 330×410×198,5

• Cấp độ bảo vệ: IP65

• Giá đỡ: Treo Tường

2. ĐẶC ĐIỂM CHÍNH

Dòng biến tần này được thiết kế đặc biệt cho hệ thống PV ba pha, bao gồm dải công suất rộng 4kW, 5kW, 6kW, 7kW, 8kW, 10kW, 12kW. Với thiết kế nhỏ gọn, dễ dàng lắp đặt và vận hành. Nó hỗ trợ điện áp đầu ra AC rộng để đảm bảo giờ làm việc lâu hơn.

• 2 bộ theo dõi MPP, Max. hiệu quả lên đến 98,3%

• Ứng dụng xuất không, ứng dụng VSG

• Giám sát thông minh chuỗi (tùy chọn)

• Dải điện áp đầu ra rộng

• Chức năng chống PID (Tùy chọn)
