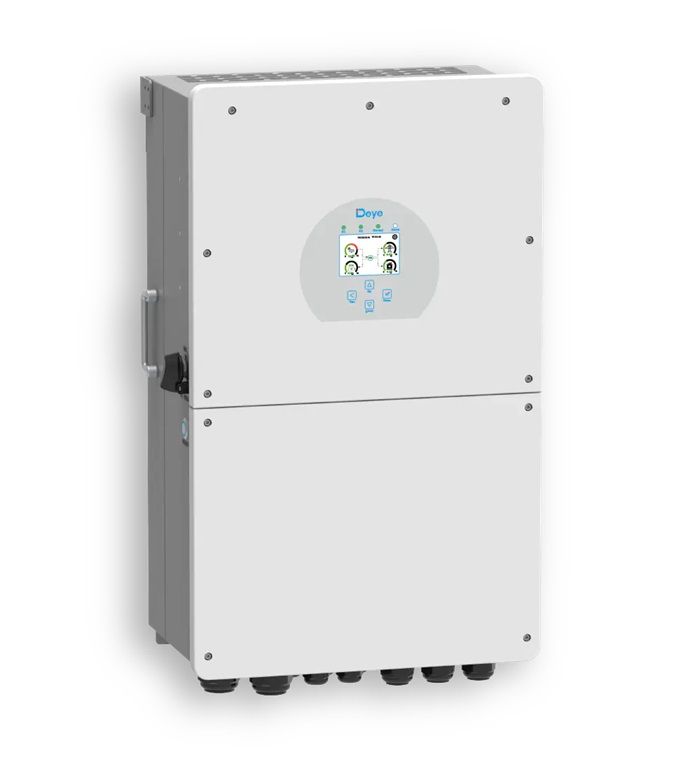

BIẾN TẦN HYBRID DEYE 16KW – 1 PHA
MODEL: SUN-16K-SG01LP1-EU
THƯƠNG HIỆU: DEYE
1. THÔNG SỐ KỶ THUẬT
Dữ liệu đầu vào ắc quy
• Loại ắc quy phù hợp: Bình axit chì hoặc Pin Li-on
• Dải điện áp ắc quy (V): 40~60V
• Dòng sạc tối đa (A): 290A
• Dòng xả tối đa (A): 290A
• Đồ thị biểu trưng khi sạc: 3 giai đoạn / Cân bằng
• Cảm biến nhiệt độ rời: Tùy chọn
• Phương thức sạc Pin Li-on: Tự thích ứng với BMS
Dữ liệu của chuỗi PV đầu vào
• Công suất đầu vào DC lớn nhất (W): 20800W
• Điện áp đầu vào DC tối đa (V): 500V
• Điện áp đầu vào DC định mức (V): 370V
• Dải điện áp MPPT (V): 150-425V
• Điện áp khởi động (V): 125V
• Dòng điện PV đầu vào (A): 26A + 26A + 26A
• Dòng điện ngắn mạch lớn nhất (A): 44A + 44A + 44A
• Số lượng MPPT: 3
• Số lượng chuỗi cho mỗi MPPT: 2+2+2
Dữ liệu đầu ra AC
• Công suất danh định nối lưới và dự phòng (W): 16000W
• Công suất tối đa phát lên lưới điện (W): 17600W
• Công suất đỉnh chạy dự phòng: Gấp 2 lần công suất danh định trong vòng 05 giây
• Dòng điện danh định phát lên lưới điện (A): 72.7A
• Dòng điện lớn nhất phát lên lưới điện (A): 80A
• Dòng điện AC chuyển nguồn lớn nhất (A): 100A
• Hệ số công suất: ~1 (Có thể điều chỉnh +/- 0,8)
• Tần số và điện áp đầu ra định mức: 50/60Hz; L/N/PE 220/230Vac (1 phase)
• Hệ thống kết nối điện lưới: 1 Pha
• Tổng độ méo sóng hài : THD<3% (Tải tuyến tính<1.5%)
Hiệu suất
• Hiệu suất lớn nhất: 97.60%
• Hiệu suất Châu Âu: 96.50%
• Hiệu suất MPPT: 99.90%
Khả năng bảo vệ
• Bảo vệ chống sét đầu vào PV: Tích Hợp
• Bảo vệ chống tách đảo: Tích Hợp
• Bảo vệ chống ngược cực đầu vào PV : Tích Hợp
• Phát hiện điện trở cách điện: Tích Hợp
• Giám sát dòng điện dư thừa: Tích Hợp
• Bảo vệ quá dòng đầu ra: Tích Hợp
• Bảo vệ ngắn mạch đầu ra: Tích Hợp
• Bảo vệ quá áp đầu ra: Tích Hợp
• Bảo vệ chống sét lan truyền: Bảo vệ DC loại 2 / Bảo vệ AC loại 3
Chứng nhận tiêu chuẩn
• Lưới điện quy định: IEC 61727, IEC 62116, AS 4777.2, NRS 097
• EMC: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Thông số chung
• Dải nhiệt độ hoạt động (℃): -45~60℃, >45℃ giảm hiệu suất
• Làm mát: Làm mát thông minh
• Độ ồn (dB): <30 dB
• Giao tiếp với BMS: RS485; CAN
• Trọng lượng (kg): 48.5
• Kích thước (mm): 464×763×282
• Cấp độ bảo vệ: IP65
• Giá đỡ: Treo Tường
2. ĐẶC ĐIỂM CHÍNH
SUN 16K-SG,biến tần lai, phù hợp cho mục đích sử dụng dân dụng và thương mại nhẹ, tối đa hóa tỷ lệ tự tiêu thụ năng lượng mặt trời và tăng mức dự trữ năng lượng của bạn. Vào ban ngày, hệ thống PV tạo ra điện để cung cấp cho các phụ tải ban đầu. Sau đó, năng lượng dư thừa sẽ sạc pin qua SUN 16K-SG. Cuối cùng, năng lượng dự trữ có thể được giải phóng khi tải yêu cầu. Pin cũng có thể được sạc bằng máy phát điện diesel để đảm bảo nguồn điện không bị gián đoạn trong trường hợp mất điện lưới.Nó được trang bị cổng RS485/CAN để liên lạc với pin. Nhờ nền tảng giám sát thông minh, các sản phẩm biến tần toàn dòng của Deye hỗ trợ tắt máy từ xa ngay lập tức khi xảy ra sự cố. Cài đặt thông số và cập nhật FW từ xa, giúp việc vận hành và bảo trì nhà máy quang điện dễ dàng hơn.
• Màn hình LCD cảm ứng đầy màu sắc, mức độ bảo vệ IP65
• 6 khoảng thời gian sạc/xả pin
• Tối đa. Dòng sạc/xả 290A
• Hỗ trợ lưu trữ năng lượng từ máy phát điện diesel
• Cặp đôi AC để trang bị thêm hệ thống năng lượng mặt trời hiện có
• Tối đa. 16 chiếc song song cho trên lưới và ngoài lưới
• hoạt động; Hỗ trợ nhiều pin song song
