BỘ ĐIỀU KHIỂN SẠC MPPT JNGE 50A_JN-MPPT-AL 50

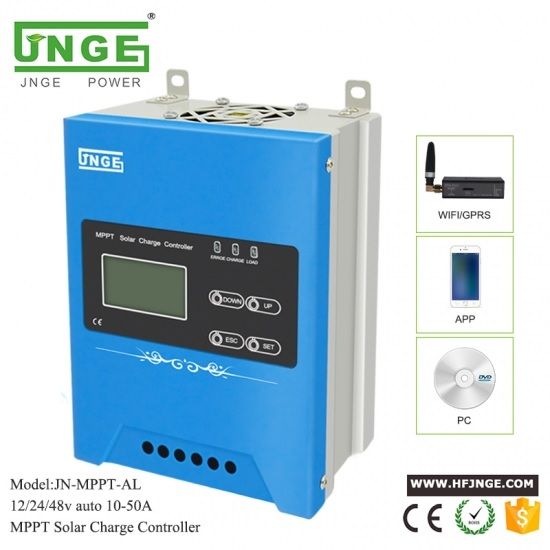

BỘ ĐIỀU KHIỂN SẠC MPPT JNGE 50A
MODEL: JN-MPPT-AL 50
THƯƠNG HIỆU: JNGE
1. THÔNG SỐ KỶ THUẬT
• Điện áp PV MAX (V): 150V
• Dòng PV hoạt động: V Bình accquy – 150V
• Điện áp thiết bị lưu trữ: 12V/24V/48V
• Thiết bị lưu trữ: Pin lithium, bình accquy
• Công suất pin tối đa: 240W/12V; 480W/24V
• Dải điện áp nhận dạng hệ thống:
Accquy 12V: DC9V-DC16V
Accquy 24V: DC18V-DC32V
Accquy 48V: DC42V-DC60V
• Dòng sạc tối đa: 50A

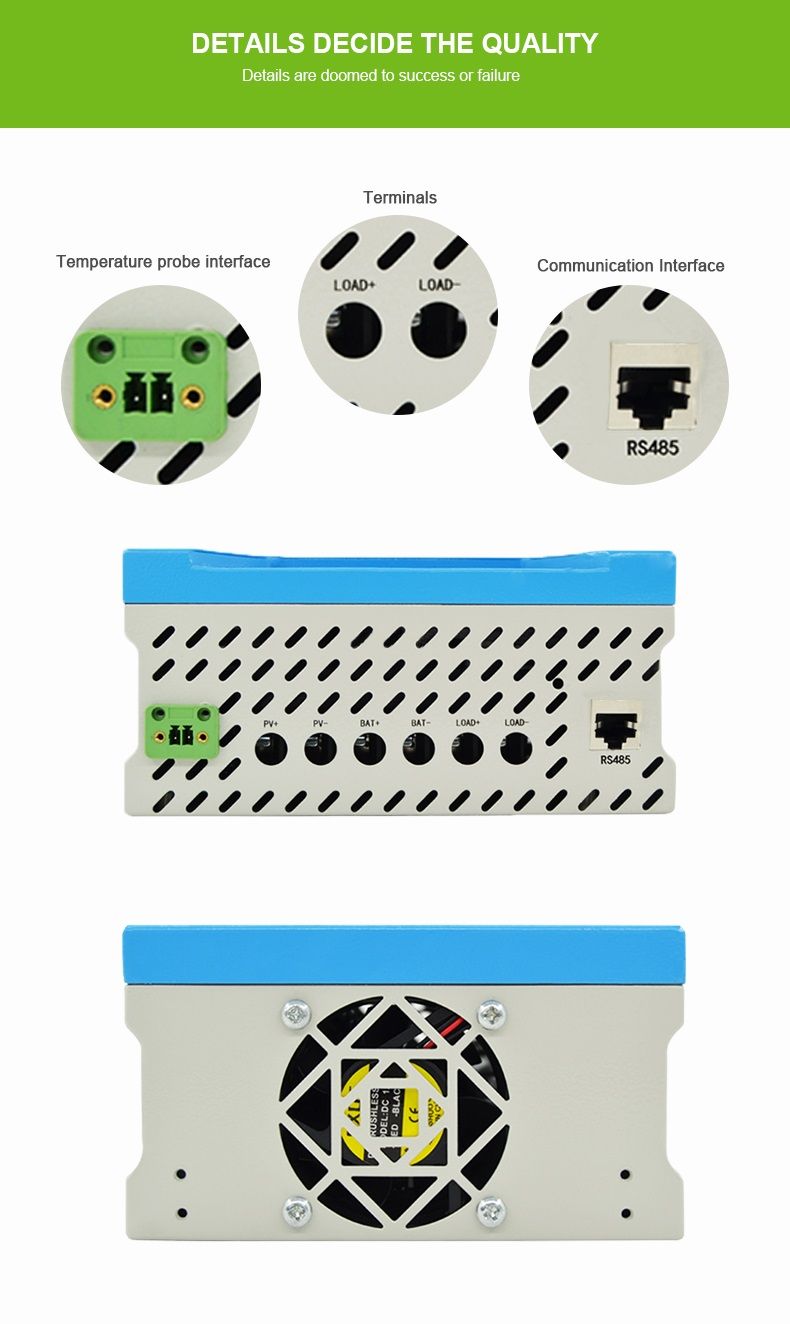

• Cổng giao tiếp: RS232/RS485
• Hiệu suất MPPT: 99.5%
• Cấp bảo vệ: IP30
• Trọng lượng: 1.5Kg
• Kích thước: 186x146x81mm
2. ĐẶC ĐIỂM CHÍNH
• Công nghệ chỉnh lưu đồng bộ nhiều pha tiên tiến cũng có hiệu suất chuyển đổi cao trong môi trường sạc điện năng thấp.
• Sử dụng thiết kế mạch âm thông thường để giúp hệ thống hoạt động ổn định và đáng tin cậy hơn.
• Công nghệ theo dõi điểm công suất tối đa MPPT tiên tiến và hiệu suất truy tìm không dưới 99,5%. So với thuật toánPWM thông thường, nó đạt được hiệu suất cao hơn 15% -20%.
• Sử dụng linh kiện nhập khẩu chất lượng cao và mạch chuyển đổi nguồn tiên tiến, hiệu suất chuyển đổi tối đa có thể đạt hơn 98%; hiệu suất đầy tải có thể đạt tới 97%.
• Kết cấu bằng kim loại nhôm, dòng JN-MPPT-mini/AL/BL/CL có thể được sử dụng trong mọi điều kiện khắc nghiệt.
• Có thể kết hợp nhiều thuật toán theo dõi khác nhau để nhanh chóng theo dõi điểm sức mạnh tối đa.
• Công nghệ theo dõi sóng kép và đa làn sóng, khi các tấm pin ở trong bóng râm một phần hoặc khi một tấm pin bị hỏng, dòng JN-MPPT-AL/BL/CL vẫn có thể theo dõi điểm công suất tối đa một cách chính xác.
• Cách sạc: Sạc nổi cải thiện điện tích MPPT.
• Chức năng nhận dạng tự động 12/24/48V.
• Với chế độ sạc giới hạn dòng điện, khi công suất đầu vào của các tấm quang điện quá lớn, dòng sạc vượt quá dòng định mức của bộ điều khiển, Bộ điều khiển sẽ giới hạn dòng sạc ở mức sạc định mức.
• Với chức năng phát hiện nhiệt độ bên trong, khi nhiệt độ của bộ điều khiển tăng lên 70 độ, bộ điều khiển sẽ giới hạn dòng sạc ở một nửa dòng định mức. Khi nhiệt độ đạt tới 90 độ, bộ điều khiển sẽ tắt sạc và đầu ra để kiểm soát nhiệt độ
• Giao tiếp RS485, có thể cung cấp giao thức liên lạc, thuận tiện cho khách hàng tích hợp quản lý và phát triển thứ cấp. (tùy chọn)
• Mặc dù máy tính chủ giao tiếp RS485, bộ điều khiển hỗ trợ mô-đun WIFI và mô-đun GPS để mở rộng và triển khai giám sát đám mây APP. (tùy chọn)
• Chức năng bù nhiệt độ pin.
• Với dải điện áp hoạt động rộng của PV (hệ thống 12V, điện áp tấm quang điện có thể lên tới 100V, điện áp tối đa 24V và 48V có thể đạt tới 150V).
• Với chức năng bảo vệ quá tải, xả quá mức, quá nhiệt, quá tải và kết nối ngược.Với chế độ sạc giới hạn dòng điện, khi công suất đầu vào của các tấm quang điện quá lớn, dòng sạc vượt quá dòng định mức của bộ điều khiển, Bộ điều khiển sẽ giới hạn dòng sạc ở mức sạc định mức.
