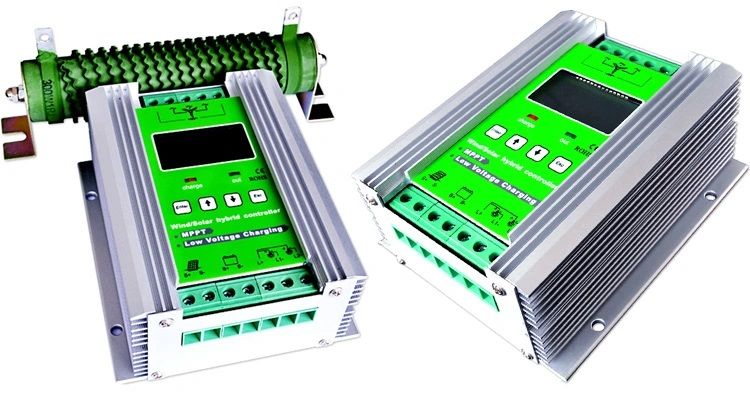

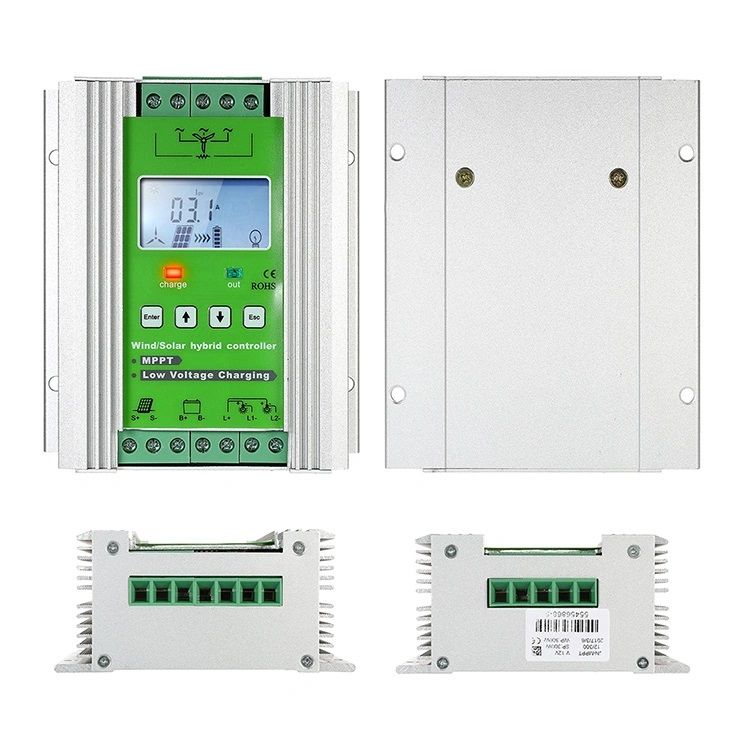

BỘ ĐIỀU KHIỂN SẠC CHO NĂNG LƯỢNG MẶT TRỜI VÀ GIÓ JNGE JN-48-W1000/S1000

BỘ ĐIỀU KHIỂN SẠC CHO NĂNG LƯỢNG MẶT TRỜI VÀ GIÓ JNGE JN-48-W1000/S1000

MODEL: JN-48-W1000/S1000

THƯƠNG HIỆU: JNGE

1. THÔNG SỐ KỶ THUẬT

• Cấp điện áp bình accquy (V): 48V

• Điện áp pin năng lượng mặt trời MAX (v): 88V

• Điện áp hoạt động của pin năng lượng mặt trời MIN: V bình accquy +1V (49V)

• Dòng điện lớn nhất của pin năng lượng (A): 21A

• Công suất pin năng lượng mặt trời MAX(W): 1000W

• Công suất tua bin điện gió MAX(W): 1000W

• Dòng điện lớn nhất của tua bin (A): 21A

• Chế độ sạc: Sạc MPPT

• Dòng điện định mức đầu ra tải DC (LOAD 1 + LOAD 2): 30A

• Dải điện áp nhận dạng hệ thống:

Accquy 12V: DC9V-DC16V

Accquy 24V: DC18V-DC32V

Accquy 48V: DC42V-DC60V

• Hiệu suất: >98%

• ChẾ độ điều khiển: Sạc MPPT cho tuabin gió, sạc pin cho tấm pin năng lượng mặt trời

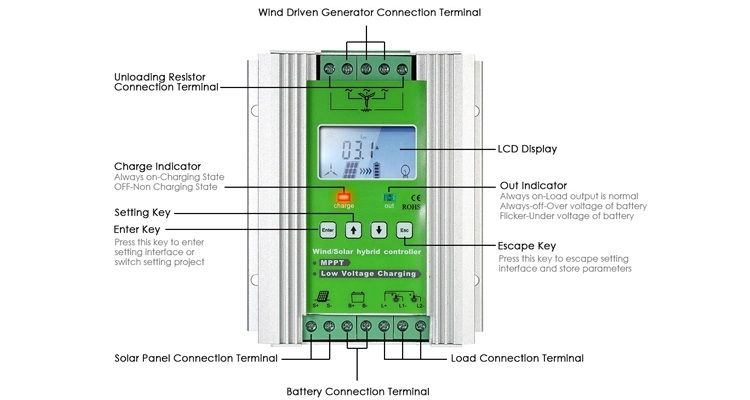

• Màn hình hiển thị: LCD

• Thông số màn hình hiển thị: điện áp, dòng sạc, thể tích pin

• Chế độ bảo vệ: chống sét, pin mặt trời, bảo vệ chống sạc, bảo vệ mạch hở pin, bảo vệ đảo ngược pin, bảo vệ phanh tự động mềm quá tốc độ và quá điện áp, bảo vệ quá tải

• Chế độ làm mát: Tản nhiệt tự nhiên

• Độ ẩm môi trường: 10 – 90%

• Nhiệt độ làm việc: -20 – 55oC

• Cấp bảo vệ: IP30

• Trọng lượng: 2.8Kg

• Kích thước: 360 x 290 x 110mm

2. ĐẶC ĐIỂM CHÍNH

• Sạc MPPT cho tua-bin gió, sạc PLC cho tấm pin mặt trời

• Sạc năng lượng điện gió sử dụng công nghệ MPPT tăng áp giúp có thể sử dụng điện của quạt ở tốc độ gió thấp

• Thích hợp cho vùng ven biển có tốc độ cao

• Ở tốc độ gió cao hoặc công suất của quạt vượt quá phạm vi hấp thụ của pin và tải, bộ điều khiển ngay lập tức khởi động hệ thống bảo vệ chống dỡ tải vô cấp

• Chức năng vận hành các phím nhân bản, tất cả các thông số có thể được điều chỉnh theo yêu cầu của khách hàng, thuận tiện sử dụng trong nhiều môi trường khác nhau

• Màn hình LCD hiển thị điện áp pin và dòng sạc

• Cách sạc: Sạc nổi cải thiện điện tích MPPT.

• Với chế độ sạc giới hạn dòng điện, khi công suất đầu vào của các tấm quang điện quá lớn, dòng sạc vượt quá dòng định mức của bộ điều khiển, Bộ điều khiển sẽ giới hạn dòng sạc ở mức sạc định mức.

• Với chức năng phát hiện nhiệt độ bên trong, khi nhiệt độ của bộ điều khiển tăng lên 70 độ, bộ điều khiển sẽ giới hạn dòng sạc ở một nửa dòng định mức. Khi nhiệt độ đạt tới 90 độ, bộ điều khiển sẽ tắt sạc và đầu ra để kiểm soát nhiệt độ

• Giao tiếp RS485, có thể cung cấp giao thức liên lạc, thuận tiện cho khách hàng tích hợp quản lý và phát triển thứ cấp. (tùy chọn)

• Cổng giao tiếp RS485 hỗ trợ WIFI /GPRS /Ethernet để mở rộng và triển khai giám sát đám mây APP. (Tùy chọn)

• Chức năng bù nhiệt độ pin.

• Với dải điện áp hoạt động rộng của PV

• Với chức năng bảo vệ quá tải, xả quá mức, quá nhiệt, quá tải và kết nối ngược.
