Bộ Lọc Đôi BFC-2000

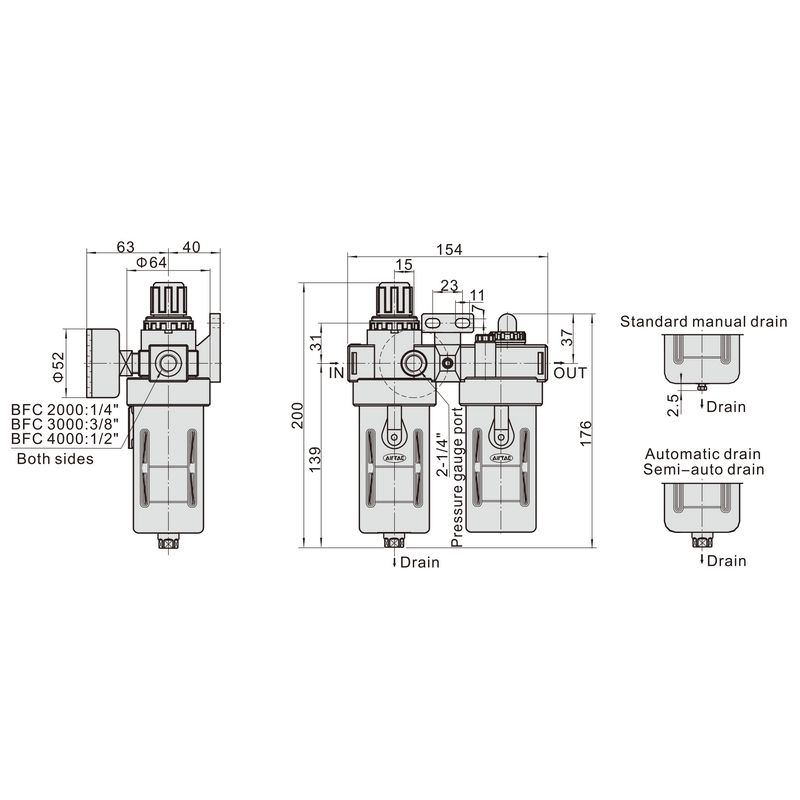

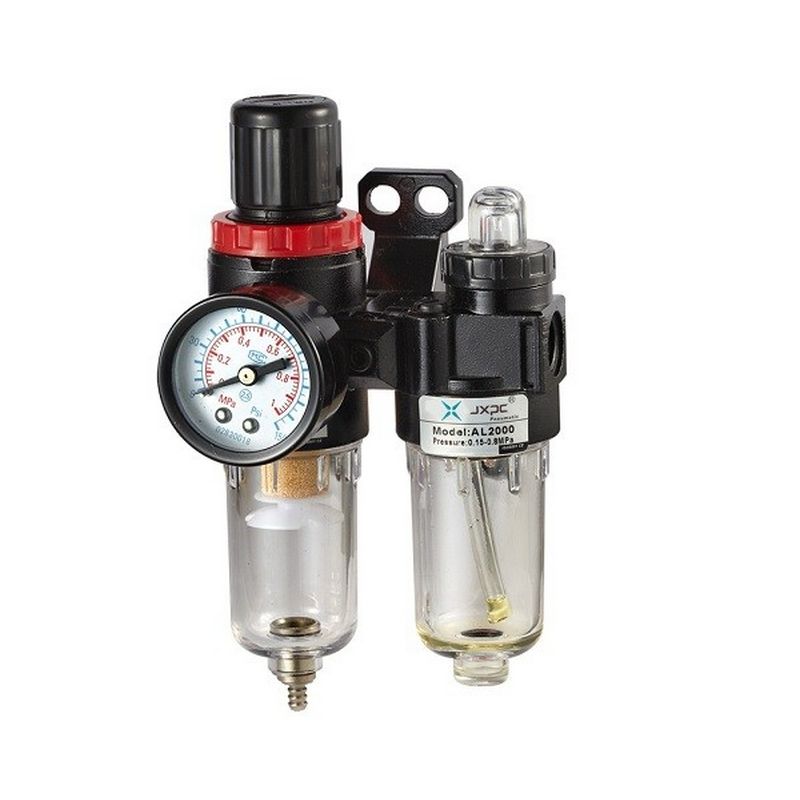

Lọc khí được lắp ở đầu ra của máy nén khí, trên các đường ống dẫn khí, trước các thiết bị sử dụng khí nén. Tác dụng chính là lọc nước, lọc dầu, lọc tạp chất, giúp khí được sạch và khô hơn. Lọc khí nén đơn airtac là sản phẩm của hãng Airtac chuyên sản xuất thiết bị khí nén, thủy lực. Lọc khí đơn Airtac có các kích thước từ nhỏ tới lớn, Các chân ren : 13 mm, 17 mm, 21 mm , 27 mm Cấu tạo Mặt trước của bộ lọc khí nén Airtac gồm có model sản phẩm, tiếp theo là đồng hồ và núm chỉnh áp suất ở phía trên. Núm chỉnh áp bộ lọc, cái núm chỉnh có chức năng chỉnh áp suất khí nén. Cổng vào bộ lọc đây là đường đưa áp suất vào. Cổng ra bộ lọc khí nén, sau khi được lọc tách nước thì không khí sẽ đi ra theo cổng này. Bên dưới của bộ lọc là cổng mà nước và chất bẩn sẽ thoát ra ngoài (hay còn gọi là đường xả nước của bộ lộc hơi). Ưu điểm - Thiết kế nhỏ gọn, có thể lắp vào các vị trí hẹp - Tích hợp bộ lọc, điều áp và bình dầu, có thể sử dụng cùng lúc nhiều chức năng của sản phẩm. - Có thể lọc các hạt nhỏ, giữ cho không khí sạch sẽ. - Bất kể kích thước của ap suất đầu vào và biến động dòng chảy, luôn có thể duy trì áp suất đầu ra ổn định. - Có các bộ phận thay thế trong trường hợp bị hỏng, chỉ cần thay bộ phận mới vào, không cần mua lại hẳn bộ lọc mới - Sản phẩm bền bỉ, tuổi thọ sử dụng dài - Dễ sử dụng và lắp đặt. - Lọc khí có các kích thước từ nhỏ tới lớn, Các chân ren : 13 mm, 17 mm, 21 mm , 27 mm Nguyên lý hoạt động Khi khí nén đi tới bộ lọc, khí nén sẽ đi qua bộ lọc lưới hình ống, tạo ra sự ngưng tụ. Tại đây, các hạt lớn hơn được hấp thụ trên bộ lọc và nước sẽ ngưng tụ thành các giọt lớn hơn, sau đó có thể đi vào buồng tách. Khí nén được làm chậm lại, làm cho các hạt ngưng tụ trên một miếng đệm giống như tổ ong, cho phép các giọt nước đi xuống đáy hệ thống thoát nước và thông qua van xả để xả (van xả có thể là xả thủ công hoặc xả tự động). Trong giai đoạn này, lọc được khoảng 95% các giọt nước, dầu và các lạt bụi lớn. Khí nén được dẫn vào bộ lọc từ đường ống nối cổng P1. Tấm xoắn sẽ làm cho dòng khí chuyên động xoáy lốc. Do chuyển động xoáy lốc này các hạt bụi và nước có trong khí nén sẽ bi tác dụng lưc li tâm và chuyển động hướng ra ngoài, đập vào thành trong của chén lọc và chảy xuống đáy chén lọc. Không khí chảy qua bộ lọc khí, ở đó chúng được lọc 1 lần nữa trước khi chảy đến van điều áp. Chất ngưng tụ được xả ra ngoài thông qua van xả. Dựa vào sự chỉnh định màng, bằng việc xoay vít điều chỉnh, chi tiết làm kín hình côn sẽ cho phép nhiều hay ít khí nén đi tới cổng ra P2. Nếu áp suất phía P2 cao hơn phía P1, màng bị đẩy hướng lên trên, khí nén sẽ thoát ra thông qua 1 lỗ nhỏ trên nắp. Đồng hồ là phương tiện để theo dõi và điều chỉnh áp suất trong bộ lọc. Cách sử dụng bộ lọc hơi Cách thức sử dụng bộ lọc khí nén vô cùng đơn giản, tuy nhiên có hai điều mà người dùng phải hết sức lưu ý nhằm tránh hỏng hóc. Lưu ý thứ nhất, đó là phải lắp dây hơi theo đúng chiều mũi tên khắc laze trên thân lọc, hoặc theo chiều IN (chiều khí đi vào) và OUT (là chiều khí đi ra) Bên cạnh đó, một lưu ý nữa mà người dùng phải hết sức thận trọng trong quá trình sử dụng, đó là điều chỉnh van điều áp khí nén. Có một lỗi mà đa số những người dùng lần đầu mắc phải, đó là chưa kéo phần tay vặn lên mà đã điều chỉnh khí nén rồi, trong trường hợp này đồng hồ áp vẫn sẽ đứng yên (dù quấn băng tan đầy đủ) và tai hại hơn là cổ van sẽ gẫy do áp lực khí nén tác dụng lên quá lớn. Để thao tác chính xác với van điều áp, trước tiên chúng ta kéo phần làm việc lên để lộ phần nhựa da cam (như mô tả trong hình dưới), xoay van theo chiều dấu cộng - trừ và cuối cùng là đóng phần tay xoay trở về vị trí ban đầu để cố định mức áp suất mong muốn.
