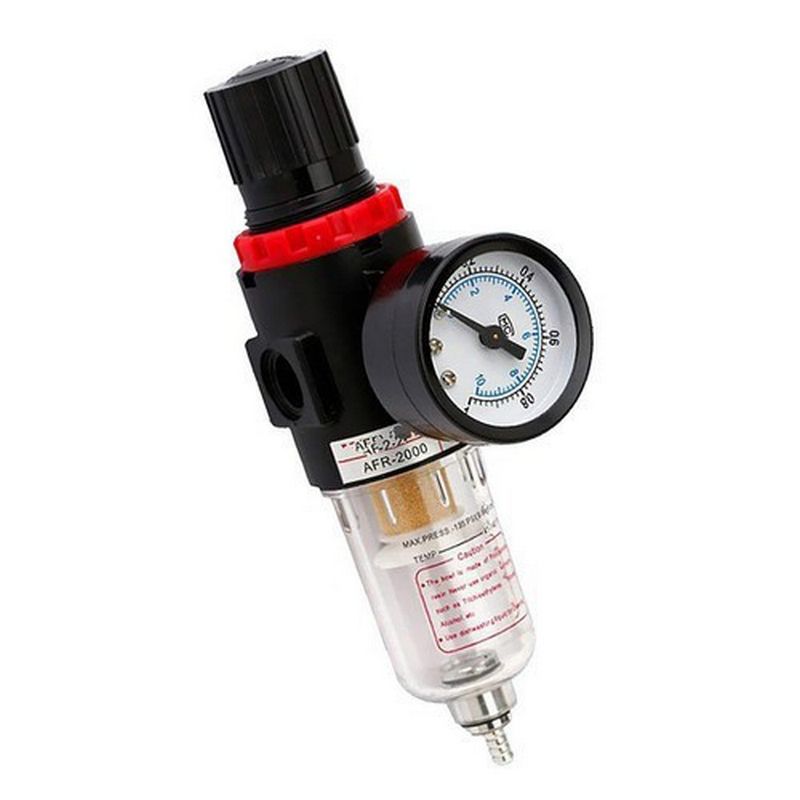

Bộ Lọc Đơn AFR-2000

Ưu điểm - Thiết kế nhỏ gọn, có thể lắp vào các vị trí hẹp - Tích hợp bộ lọc và điều áp, có thể sử dụng cùng lúc nhiều chức năng của sản phẩm. - Có thể lọc các hạt nhỏ, giữ cho không khí sạch sẽ. - Bất kể kích thước của Áp suất đầu vào và biến động dòng chảy, luôn có thể duy trì áp suất đầu ra ổn định. - Có các bộ phận thay thế trong trường hợp bị hỏng, chỉ cần thay bộ phận mới vào, không cần mua lại hẳn bộ lọc mới - Sản phẩm bền bỉ, tuổi thọ sử dụng dài - Dễ sử dụng và lắp đặt. - Lọc khí đơn Airtac có các kích thước từ nhỏ tới lớn, Các chân ren : 13 mm, 17 mm, 21 mm , 27 mm Cấu tạo Mặt trước của bộ lọc khí nén Airtac gồm có model sản phẩm, trên thân gồm: Cổng vào bộ lọc đây là đường đưa áp suất vào. Cổng ra bộ lọc khí nén sau khi được lọc tách nước thì không khí sẽ đi ra theo cổng này. Bên dưới của bộ lọc là cổng mà nước và chất bẩn sẽ thoát ra ngoài (hay còn gọi là đường xả nước của bộ lộc hơi). Van điều áp và đồng hồ, để điều chỉnh áp suất khí nén đi qua. Nguyên lý hoạt động Khi khí nén đi tới bộ lọc, khí nén sẽ đi qua bộ lọc lưới hình ống, tạo ra sự ngưng tụ. Tại đây, các hạt lớn hơn được hấp thụ trên bộ lọc và nước sẽ ngưng tụ thành các giọt lớn hơn, sau đó có thể đi vào buồng tách. Khí nén được làm chậm lại, làm cho các hạt ngưng tụ trên một miếng đệm giống như tổ ong, cho phép các giọt nước đi xuống đáy hệ thống thoát nước và thông qua van xả để xả (van xả có thể là xả thủ công hoặc xả tự động). Trong giai đoạn này, lọc được khoảng 95% các giọt nước, dầu và các lạt bụi lớn. Khí nén được dẫn vào bộ lọc từ đường ống nối cổng P1. Tấm xoắn sẽ làm cho dòng khí chuyên động xoáy lốc. Do chuyển động xoáy lốc này các hạt bụi và nước có trong khí nén sẽ bi tác dụng lưc li tâm và chuyển động hướng ra ngoài, đập vào thành trong của chén lọc và chảy xuống đáy chén lọc. Không khí chảy qua bộ lọc khí, ở đó chúng được lọc 1 lần nữa trước khi chảy đến van điều áp. Chất ngưng tụ được xả ra ngoài thông qua van xả. Dựa vào sự chỉnh định màng, bằng việc xoay vít điều chỉnh, chi tiết làm kín hình côn sẽ cho phép nhiều hay ít khí nén đi tới cổng ra P2. Nếu áp suất phía P2 cao hơn phía P1, màng bị đẩy hướng lên trên, khí nén sẽ thoát ra thông qua 1 lỗ nhỏ trên nắp. Đồng hồ là phương tiện để theo dõi và điều chỉnh áp suất trong bộ lọc. Công dụng của van điều áp khí nén FR2000 bộ lọc không khí điều chỉnh là điều chỉnh Các kênh chính của áp suất không khí để một giá trị áp suất những gì các điều khiển thiết bị cần thiết sau khi lọc thông qua giải nén. Không có vấn đề kích thước của đầu vào áp suất và lưu lượng biến động, luôn luôn duy trì một ổn định áp lực đầu ra Trọng lượng nhẹ, kích thước nhỏ, dễ dàng cài đặt và bảo trì Có thể lọc các hạt nhỏ, giữ cho không khí sạch Nếu áp lực đầu ra là cao hơn so với các thiết lập áp lực, xả áp lực của các bầu không khí để duy trì một đầu ra ổn định Ứng dụng: máy nén khí, công cụ khí nén và khí khác kết nối cài đặt, có hiệu quả lọc không khí độ ẩm. Chính vì thế van điều áp khí nén được xem là công cụ hỗ trợ đắc lực của máy nén khí, chuyên sử dụng để điều chỉnh giảm áp, giới hạn áp lực của trên đầu ra của hệ thống đường ống dẫn khí nén cho những máy móc sau: – Bình bọt tuyết rửa xe – Máy nén khí mini, máy nén khí công nghiệp, máy nén khí piston,…. – Máy bơm mỡ khí nén – Máy móc trong các nhà máy sản xuất, trong hệ thống đường ống truyền tải và một số ứng dụng khí nén khác. Cách sử dụng bộ lọc hơi Cách thức sử dụng bộ lọc khí nén vô cùng đơn giản, tuy nhiên có hai điều mà người dùng phải hết sức lưu ý nhằm tránh hỏng hóc. Lưu ý thứ nhất, đó là phải lắp dây hơi theo đúng chiều mũi tên khắc laze trên thân lọc, hoặc theo chiều IN (chiều khí đi vào) và OUT (là chiều khí đi ra) Bên cạnh đó, một lưu ý nữa mà người dùng phải hết sức thận trọng trong quá trình sử dụng, đó là điều chỉnh van điều áp khí nén. Có một lỗi mà đa số những người dùng lần đầu mắc phải, đó là chưa kéo phần tay vặn lên mà đã điều chỉnh khí nén rồi, trong trường hợp này đồng hồ áp vẫn sẽ đứng yên (dù quấn băng tan đầy đủ) và tai hại hơn là cổ van sẽ gẫy do áp lực khí nén tác dụng lên quá lớn. Để thao tác chính xác với van điều áp, trước tiên chúng ta kéo phần làm việc lên để lộ phần nhựa da cam (như mô tả trong hình dưới), xoay van theo chiều dấu cộng - trừ và cuối cùng là đóng phần tay xoay trở về vị trí ban đầu để cố định mức áp suất mong muốn.
