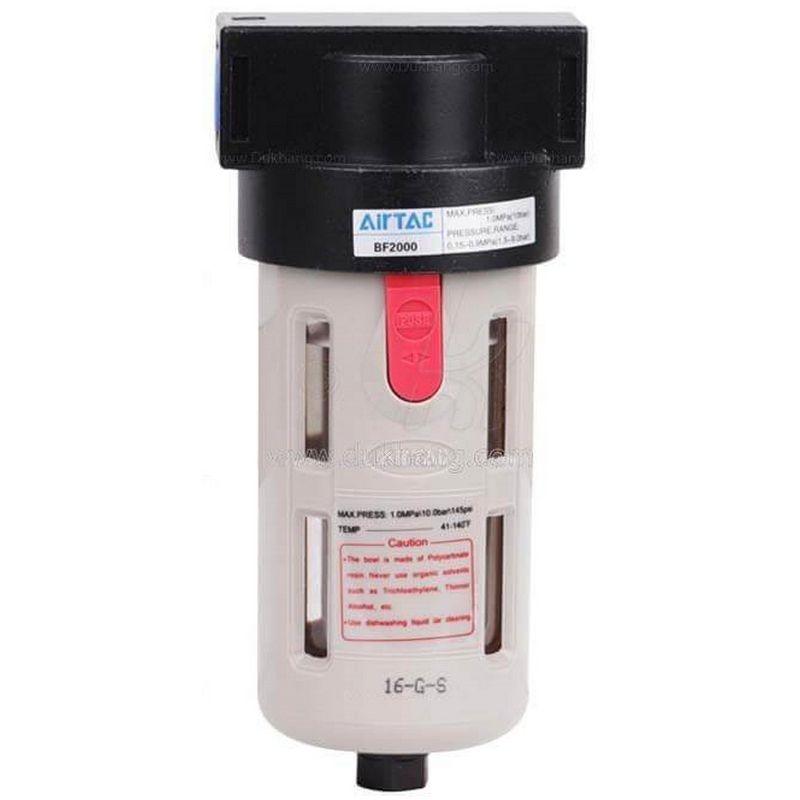

Bộ Lọc Đơn BF-2000

Cấu tạo Mặt trước của bộ lọc khí nén Airtac gồm có model sản phẩm, trên thân gồm: Cổng vào bộ lọc đây là đường đưa áp suất vào. Cổng ra bộ lọc khí nén sau khi được lọc tách nước thì không khí sẽ đi ra theo cổng này. Bên dưới của bộ lọc là cổng mà nước và chất bẩn sẽ thoát ra ngoài (hay còn gọi là đường xả nước của bộ lộc hơi). Ưu điểm - Thiết kế nhỏ gọn, có thể lắp vào các vị trí hẹp - Có thể lọc các hạt nhỏ, giữ cho không khí sạch sẽ. - Có các bộ phận thay thế trong trường hợp bị hỏng, chỉ cần thay bộ phận mới vào, không cần mua lại hẳn bộ lọc mới - Sản phẩm bền bỉ, tuổi thọ sử dụng dài - Dễ sử dụng và lắp đặt. - Lọc khí có các kích thước từ nhỏ tới lớn, Các chân ren : 13 mm, 17 mm, 21 mm , 27 mm Nguyên lý hoạt động Khi khí nén đi tới bộ lọc, khí nén sẽ đi qua bộ lọc lưới hình ống, tạo ra sự ngưng tụ. Tại đây, các hạt lớn hơn được hấp thụ trên bộ lọc và nước sẽ ngưng tụ thành các giọt lớn hơn, sau đó có thể đi vào buồng tách. Khí nén được làm chậm lại, làm cho các hạt ngưng tụ trên một miếng đệm giống như tổ ong, cho phép các giọt nước đi xuống đáy hệ thống thoát nước và thông qua van xả để xả (van xả có thể là xả thủ công hoặc xả tự động). Trong giai đoạn này, lọc được khoảng 95% các giọt nước, dầu và các lạt bụi lớn. Khí nén được dẫn vào bộ lọc từ đường ống nối cổng P1. Tấm xoắn sẽ làm cho dòng khí chuyên động xoáy lốc. Do chuyển động xoáy lốc này các hạt bụi và nước có trong khí nén sẽ bi tác dụng lưc li tâm và chuyển động hướng ra ngoài, đập vào thành trong của chén lọc và chảy xuống đáy chén lọc. Không khí chảy qua bộ lọc khí, ở đó chúng được lọc 1 lần nữa trước khi chảy đến van điều áp. Chất ngưng tụ được xả ra ngoài thông qua van xả. Dựa vào sự chỉnh định màng, bằng việc xoay vít điều chỉnh, chi tiết làm kín hình côn sẽ cho phép nhiều hay ít khí nén đi tới cổng ra P2. Nếu áp suất phía P2 cao hơn phía P1, màng bị đẩy hướng lên trên, khí nén sẽ thoát ra thông qua 1 lỗ nhỏ trên nắp. Chức năng bộ lọc khí nén Bộ lọc khí nén là thiết bị quan trọng trong hệ thống khí nén, nó có tác dụng nâng cao chất lượng khí tạo ra để từ đó cung cấp lượng khí nén có chất lượng đảm bảo, hiệu quả cho quá trình sản xuất diễn ra thuận lợi. Ứng dụng Chính vì thế van điều áp khí nén được xem là công cụ hỗ trợ đắc lực của máy nén khí, chuyên sử dụng để điều chỉnh giảm áp, giới hạn áp lực của trên đầu ra của hệ thống đường ống dẫn khí nén cho những máy móc sau: – Máy nén khí mini, máy nén khí công nghiệp, máy nén khí piston,…. – Máy bơm mỡ khí nén – Máy móc trong các nhà máy sản xuất, trong hệ thống đường ống truyền tải và một số ứng dụng khí nén khác. Lưu ý khi sử dụng bộ lọc đơn khí nén, đó là phải lắp dây hơi theo đúng chiều mũi tên khắc laze trên thân lọc, hoặc theo chiều IN (chiều khí đi vào) và OUT (là chiều khí đi ra)
