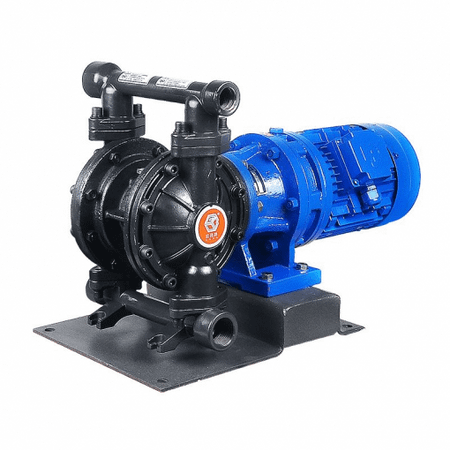

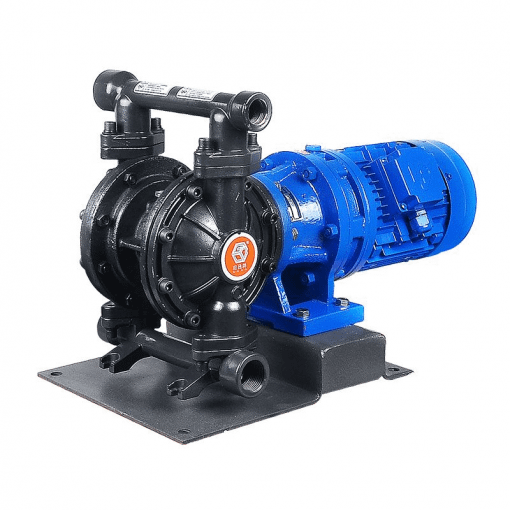

Máy bơm màng điện - DBY3-25GTFF

Bơm màng điện GODO được sử dụng rộng rãi trong các ngành công nghiệp. Với nhiều ưu điểm vượt trội:

- Bơm màng có nhiều ưu điểm vượt trội so vs các dòng bơm công nghiệp khác như: bơm được các chất lỏng đặc sệt, chất lỏng có độ nhớt cao, hoá chất, dung môi….đặc biệt là bơm có khả năng tự mồi, bơm tạp chất…

- Dễ dàng sử dụng, không cần mồi nước chỉ cần bật nguồn nguồn điện là có thể sử dụng được;

- Máy bơm màng điện được thiết kế đơn giản, giúp kéo dài tuổi thọ một cách đáng kể;

- Cấu trúc máy được thiết kế đơn giản, ít bị mài mòn, lắp đặt và bảo trì thuận tiện, các dung dịch do máy bơm truyền tải sẽ không chạm vào các bộ phận chuyển động như thanh kết nối, ổ trục v.v., làm hạn chế sự mài mòn các bộ phận của máy, duy trì hiệu suất và tăng tuổi thọ cho máy bơm.

- Bơm màng phù hợp với nhiều loại chất lỏng có độ nhớt cao (Tối đa 10.000 cps).

- Các bộ phận tiếp xúc với chất lỏng được thiết kế trơn nhẵn, đường kính hạt rắn tối đa cho phép đi qua là 9.4 mm.

- Bơm màng điện có khả năng chịu nhiệt tốt, có thể hoạt động ổn định trong môi trường nhiệt độ lên đến 120 ° C. Tuỳ vào từng chất liệu mà nhiệt độ sẽ ở mức khác nhau

- Các bộ phận tiếp xúc với chất lỏng của thân máy bơm có thể được chia thành gang, inox, hợp kim nhôm, nhựa PP, Teflon… phù hợp với từng mục đích sử dụng; tương ứng với chất liệu thân máy bơm, màng bơm có thể được chia thành màng santo, Teflon, polyether v.v.;

- Động cơ bơm màng điện có thể được chia thành: động cơ thường, động cơ chống cháy nổ, động cơ điều chỉnh được lưu lượng và động cơ điều chỉnh được lưu lượng và chống cháy nổ

1. Đặc điểm:

Thân bơm chất liệu Gang có khả năng chịu được chịu được axit và kiềm yếu. Khả năng chịu nhiệt độ của thân bơm lên đến 150 0C.

Bơm có trọng lượng nặng hơn so với các chất liệu khác.

Chống ăn mòn tốt: bơm trong môi trường có tính acid, bazơ mạnh. Kết cấu đơn giản, được sử dụng để di chuyển và sửa chữa

2. Cấu tạo

Gồm 2 phần chính là động cơ và đầu bơm

Phần động cơ: gồm có 1 động cơ gắn liền với motor giảm tốc

Phần đầu bơm: Chất liệu Gang

- Ống dẫn hút xả chất lỏng

- Ốp trụ (cùng với màng bơm tạo thành buồng chứa chất lỏng)

- Màng (co bóp tạo ra lực hút và lực đẩy chất lỏng): Chất liệu Teflon

- Trục liên kết (liên kết 2 bên màng bơm, giữ cho 2 bên màng di chuyển)

- Bộ trục liên kết bằng đồng (chống mài mòn, đảm bảo tuổi thọ cho trục liên kết)

- Bi và đế bi (đóng mở chất chất lỏng): Chất liệu PTFE

3. Thông số kỹ thuật chi tiết

Công suất (lít/phút)  12,8

Công suất (m³/h) 0,77

 Áp lực tối đa (bar)  4,0

Kích cỡ cổng hút/xả (inch) 1

Kích cỡ hạt rắn tối đa (mm) 2,5

Độ hút sâu (m) 3,0

Độ đẩy cao (m) 40

Lưu lượng 1 lần hút/đẩy (l) 0,15

Động cơ điện (kw) 0,55

Độ ồn (dB) 60 - 80

4. Lĩnh vực ứng dụng:

- Dung môi

- Môi trường

- PU

- Dầu mỏ

- Sơn

5. Hóa chất phù hợp:

- Polyurethane

- Xăng dầu

- Mực in

- Sơn thành phẩm

- Nước thải

- PAC

- Polymer

- Sơn dầu

- …

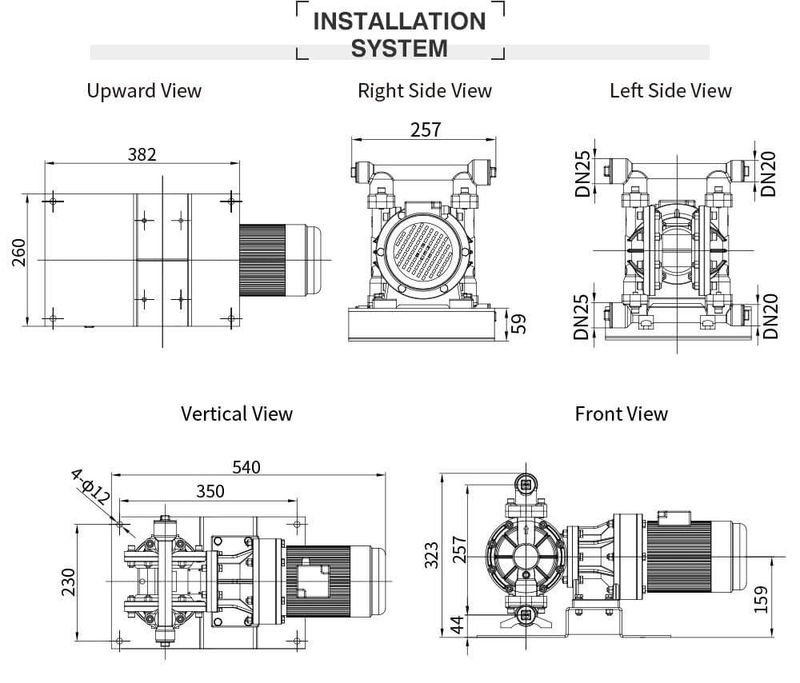

6. Hướng dẫn, lưu ý khi sử dụng và lắp đặt

- Khi lắp đặt ống hút xả nên lắp đặt đúng kích thước theo thông số của máy để đảm bảo an toàn cho máy.

- Lắp đặt đầu hút xả không vượt quá giới hạn cho phép của máy. Nếu không sẽ ảnh hưởng đến lưu lượng và tuổi thọ của các bộ phận trong máy.

- Nên lắp 1 đồng hồ đo áp trên đầu ra của máy bơm để xác định áp lực dòng chảy tối đa khi hoạt động và vận hành máy.

- Lắp thêm các khớp nối mềm để giảm rung giật tác động lên bơm. Nếu đầu ra dài hoặc cao thì nên gia cố thật chắc chắn.

- Có thể lắp van khóa đầu hút xả để ngăn dòng chảy nhưng trước khi mở máy phải đảm bảo đã mở van hoàn toàn.

- Nên lắp van an toàn cho đầu ra của bơm (Van an toàn là van xả áp, khi áp lực đầu ra vượt quá mức cho phép của van an toàn thì áp lực sẽ được xả ra 1 đường khác). Mục đích lắp van an toàn nhằm đảm bảo an toàn cho thân bơm, trục kết nối và cho động cơ.

- Nên dùng điện 3 pha theo yêu cầu của nhà sản xuất, không khuyến cáo dùng điện 1 pha kèm biến tần.

- Động cơ nào cũng có giới hạn định mức bụi và nước có thể chịu được. Vì vậy khi dùng bơm điện khách hàng cần xem xét trong nhà máy kích thước khói bụi và lượng hơi nước trong môi trường mà bố trí tấm che chắn cho phần động cơ.
