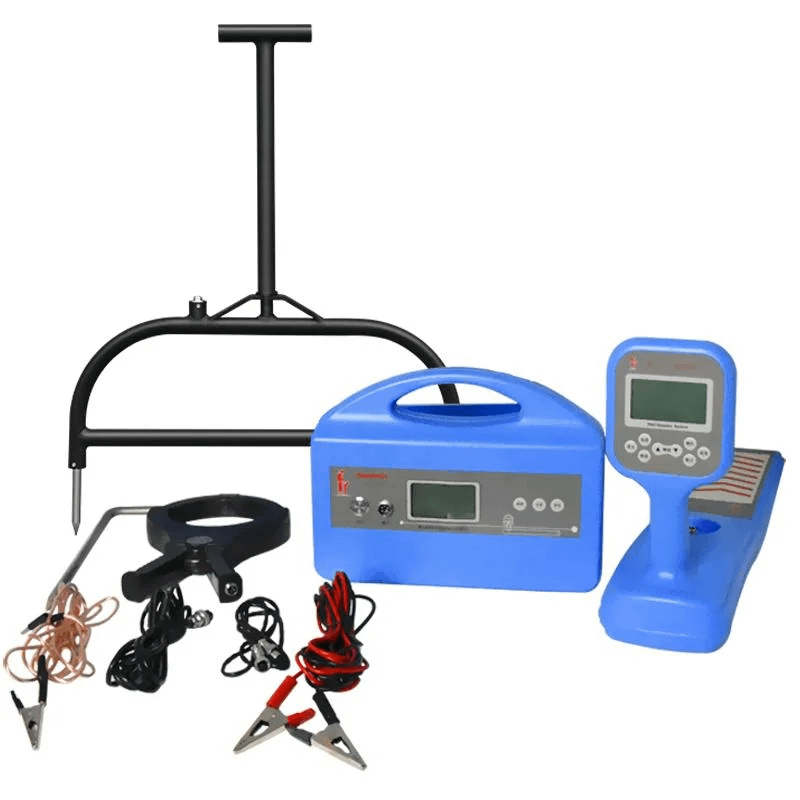

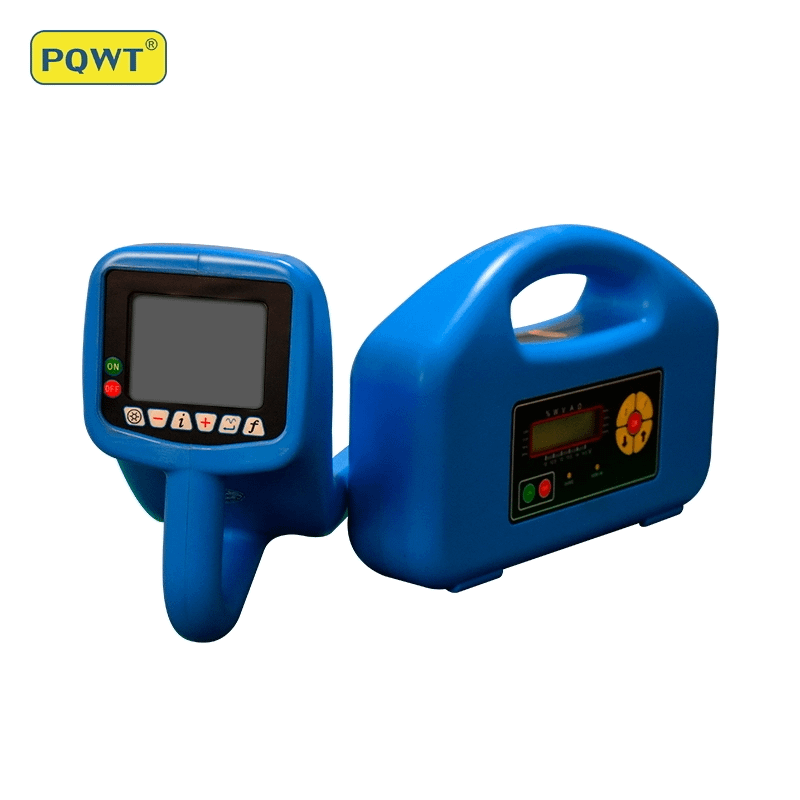

MÁY DÒ ĐƯỜNG ỐNG NGẦM – CÁP ĐIỆN NGẦM PQWT – GX800

MÁY DÒ ĐƯỜNG ỐNG NGẦM – CÁP ĐIỆN NGẦM PQWT – GX800

Máy dò đường ống ngầm – cáp điện ngầm PQWT-GX dựa trên phương pháp cảm ứng điện từ để ứng dụng các nguyên lý truyền thông được thiết kế. Bao gồm việc sử dụng thiết kế thân thiện hơn với người dùng, thông qua cường độ tín hiệu màn hình tinh thể lỏng màn hình lớn, lưới, mũi tên và lời nhắc bằng giọng nói giúp người vận hành dễ dàng xác định vị trí và lỗi cáp ngầm. Một người để hoàn thành tất cả các hoạt động.

Máy dò đường ống ngầm – cáp điện ngầm PQWT có thể được sử dụng để tìm đường dẫn cáp (đã sạc hoặc không sạc) và có thể được sử dụng để tìm lỗi cáp chôn. Có thể được thực hiện trong một số bộ thiết bị vừa qua để hoàn thành nhiệm vụ.

1.    Thông số kỷ thuật

-         Model: PQWT-GX800

-         Tần số hoạt động: tần số thấp, RF

-         Đo độ sâu: theo độ sâu của ba số liệu chính, độ sâu tối đa có thể đo được lên tới 7m

-         Loại pin: Pin lithium 7.4V

-         Nhiệt độ hoạt động: -10°C-55°C

-         Kích thước: 30 × 30× 60CM

-         Trọng lượng: 8 kg (có pin)

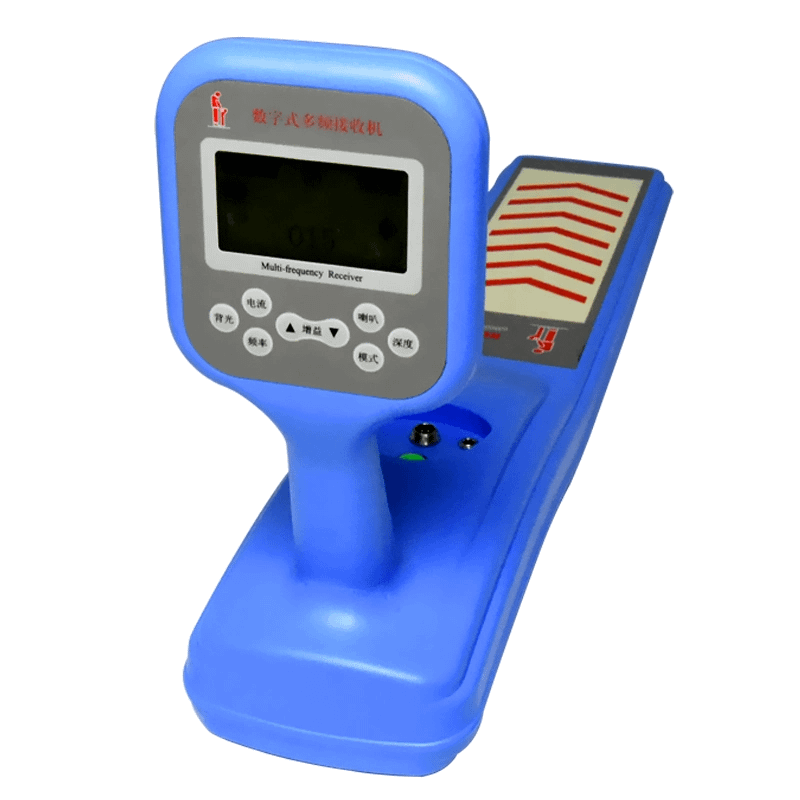

1.1 Máy thu

-         Độ chính xác định vị: 5% độ sâu

-         Độ chính xác đo độ sâu: 5% độ sâu

-         Độ chính xác đo dòng điện: 5% dòng điện thực tế

-         Phạm vi đo độ sâu: 7m

-         Chế độ làm việc: phương pháp thung lũng, phương pháp đỉnh, phương pháp đỉnh rộng và phương pháp mũi tên đỉnh

-         Tần số hoạt động: radio, 50Hz, 512Hz, 1KHz, 33KHz, 83KHz (tần số hoạt động thay đổi một chút tùy theo thông số kỹ thuật của sản phẩm)

-         Nhiệt độ hoạt động: - 20oC ~ + 50oC

-         Pin: Pin Lithium 7.4V

-         Kích thước tổng thể: 595mm×146mm×300mm

-         Trọng lượng: 1,8kg (bao gồm pin)Tùy thuộc vào hoàn cảnh tại hiện trường, hình dạng đường không đồng tâm, số lượng đường ống và đất gần dòng hồi lưu

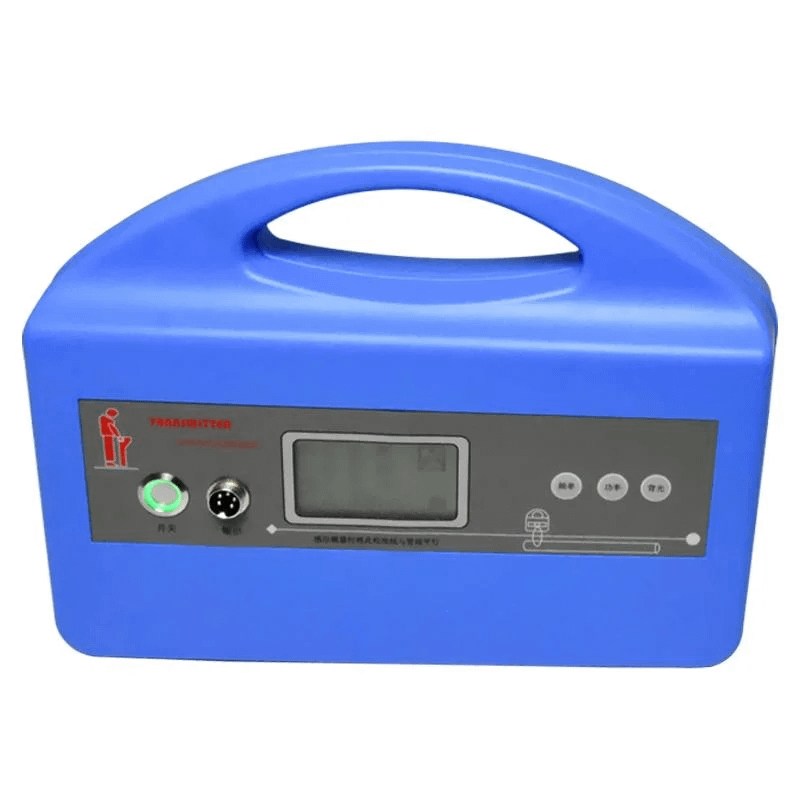

1.2 Máy phát

-         Công suất đầu ra: 10W

-         Tần số hoạt động: 128Hz, 512Hz, 1KHz, 2KHz, 8KHz, 33KHz, 65KHz, 83KHz

(Tần số làm việc thay đổi một chút tùy theo thông số kỹ thuật và kiểu dáng của sản phẩm)

-         Chế độ hoạt động: kết nối trực tiếp, cảm ứng và kẹp được tự động chuyển đổi

-         Pin: Bộ pin lithium tích hợp 14,8V

-         Nhiệt độ hoạt động: - 20oC ~ + 50oC

-         Kích thước tổng thể: 348mm×235mm×118mm

-         Trọng lượng: 2,5Kg (bao gồm pin)

2.    Đặc điểm chính

-         Hệ thống định vị hoàn toàn kỹ thuật số và hiển thị vị trí rõ ràng, đáng tin cậy

-         Di động nhẹ, dễ sử dụng, tìm kiếm nhanh chóng

-         Tích hợp pin sạc, kiểm tra không cần điện

-         Chiều sâu với các chương trình truyền hình cáp, các chương trình hiện tại

-         Màn hình đồ họa LCD màn hình lớn, không cần kiểm tra tai nghe

-         Ôm kế tích hợp đo điện trở của vòng cáp

-         Định vị cáp và tìm lỗi với hai chức năng

-         Có thể tìm thấy lỗi cách điện trên mặt đất 2MΩ

-         Thích ứng với hoạt động ban đêm với đèn nền

3.    Ứng dụng

Với chức năng định vị, dò tìm máy được ứng dụng trong: kiểm tra cáp mạng, kiểm tra cáp HDMI, kiểm tra cáp âm thanh, kiểm tra cáp đồng trục, kiểm tra cáp kỹ thuật số, kiểm tra đường ống nước, dầu, dầu khí,…..
