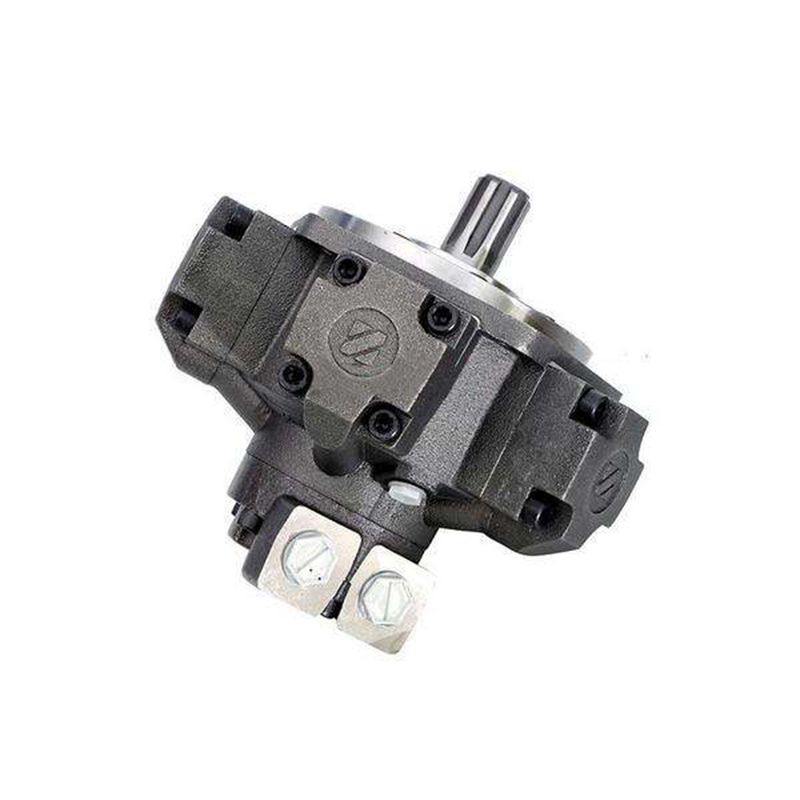

Động cơ sao thủy lực JMDG16 -1600

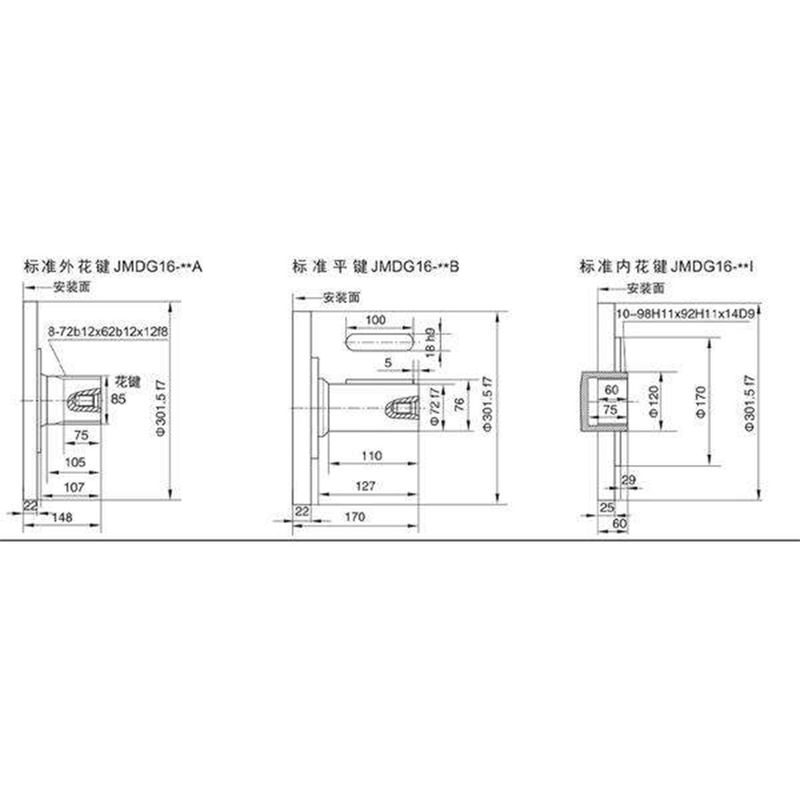

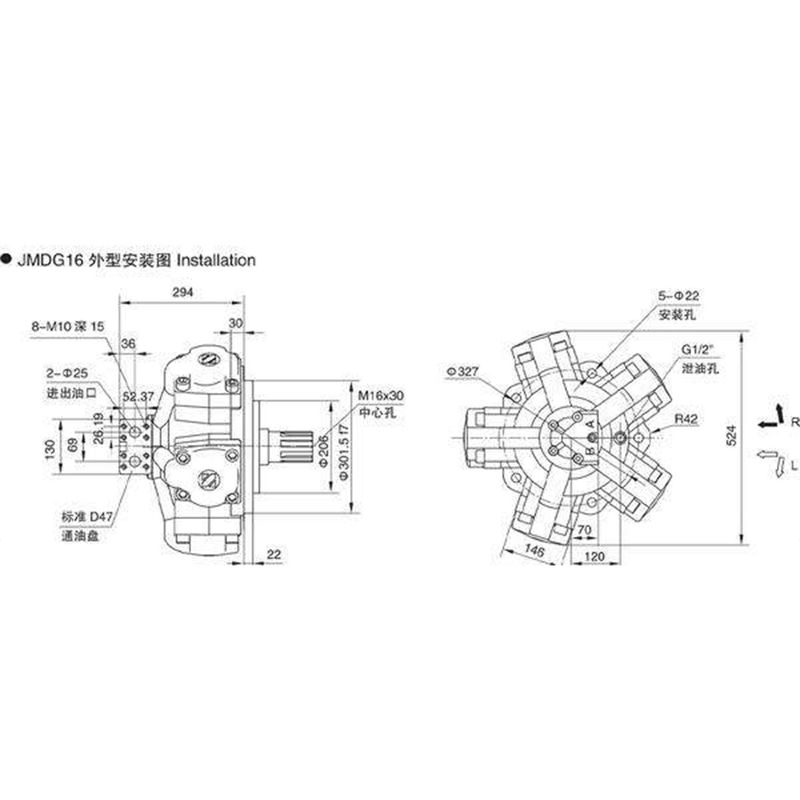

JMDG16 là đông cơ ( mô tơ) thủy lực- thuộc nhóm tốc độ chậm và mô men xoắn lớn- cấu tạo gồm 5\ piston hướng tâm bố trí đều nhau 1 góc 72 độ ( bố trí hình sao 5 cánh ) , cần piston cùng nối với trục quay . Khi áp lực được cấp vào piston thì sẽ lần lượt đi vào từng piston tạo lực nén đẩy cần piston chuyển động tiến . Thông qua Cơ cấu trục cam trung tâm , chuyển động thẳng của cần Piston sẽ được chuyển đổi thành chuyển đổi quay của trục mô tơ. Tùy theo kích cỡ, Dung tích từ 1375 cc - 3029cc . Áp làm việc từ 18-25Mpa. Mô men xoắn từ 3222 Nm –8874Nm. Tốc độ quay 10- 250 rpm. Công suất 97-110 Kw. Các tiêu chuẩn trục dạng then hoa (A -8-72b12x62b12x12f8) ,trục trụ (B – 72f7-18h9). Trục then hoa cái (I-10-98H11X14D9).Chiều quay cùng chiều ( R ) hoặc ngược chiều đồng hồ ( L) . Nối với ống thủy lực dạng bích SAE code 3000 -Size 1” . Mặt lắp ghép dạng 5 lỗ ( phi 22 )- đường kính 301.57mm.
