Động cơ sao thủy lực JMDG3-250

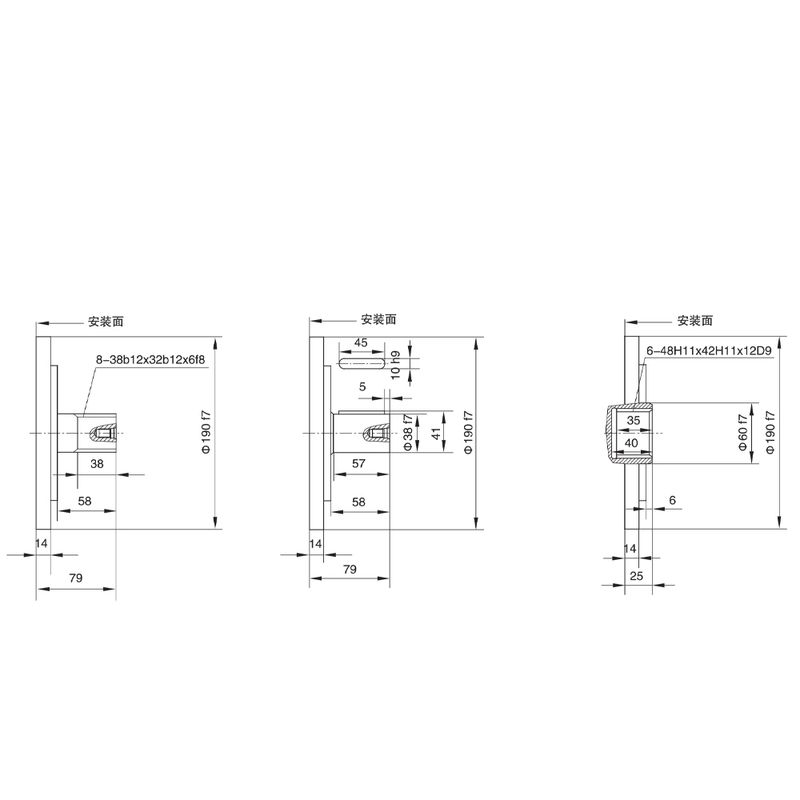

JMDG3 là đông cơ ( mô tơ) thủy lực- thuộc nhóm tốc độ chậm và mô men xoắn lớn- cấu tạo gồm 5 piston hướng tâm bố trí đều nhau 1 góc 72 độ ( bố trí hình sao 5 cánh ) , cần piston cùng nối với trục quay . Khi áp lực được cấp vào piston thì sẽ lần lượt đi vào từng piston tạo lực nén đẩy cần piston chuyển động tiến . Thông qua Cơ cấu trục cam trung tâm , chuyển động thẳng của cần Piston sẽ được chuyển đổi thành chuyển đổi quay của trục mô tơ. Tùy theo kích cỡ, Dung tích từ 113 cc - 271cc . Áp làm việc từ 16-22Mpa. Mô men xoắn từ 264 Nm –556 Nm. Tốc độ quay 30- 400 rpm. Công suất 11-23 Kw. Các tiêu chuẩn trục dạng then hoa (A -8-38b12x32b12x6f8) ,trục trụ (B – 38f7-10h9). Trục then hoa cái (I-6-48H11X42h11x12D9).Chiều quay cùng chiều ( R ) hoặc ngược chiều đồng hồ ( L) . Nối với ống thủy lực dạng ren G3/4 . Mặt lắp ghép dạng 5 lỗ ( phi 14 )- đường kính 190 mm.
