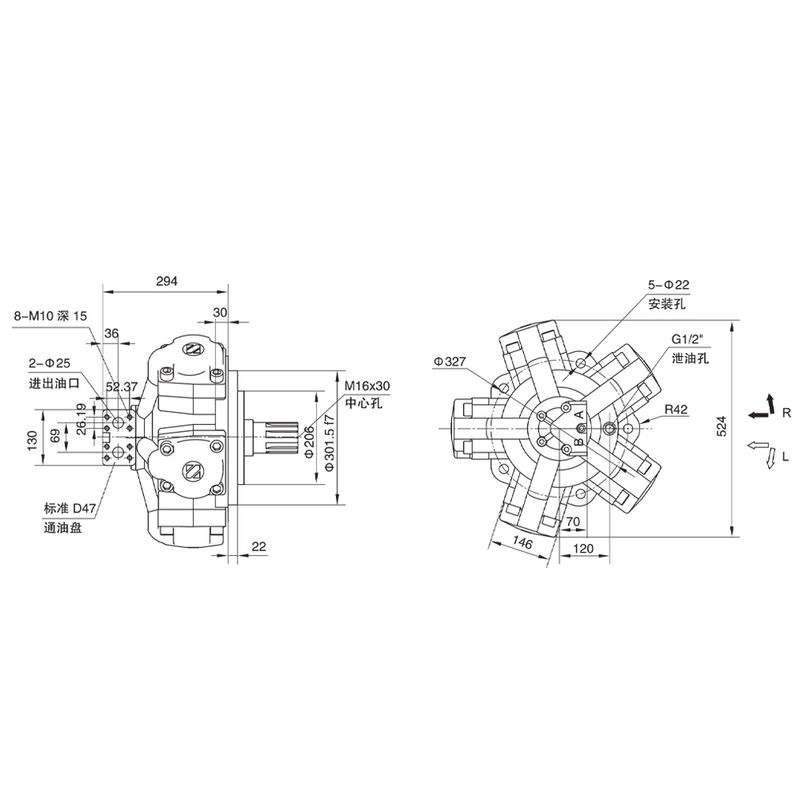

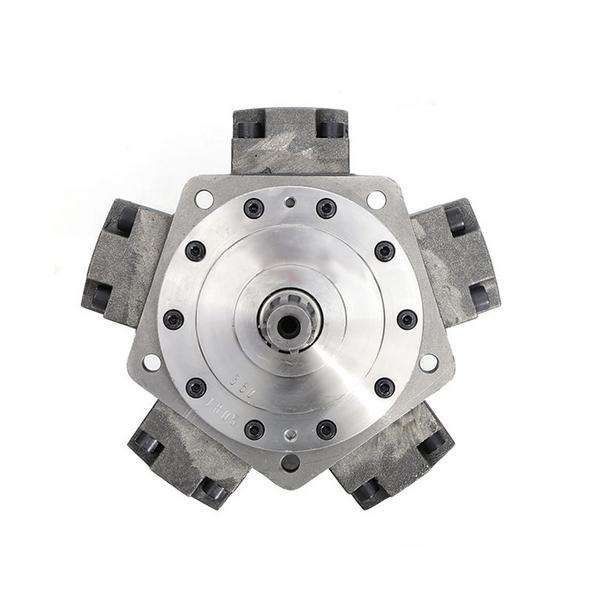

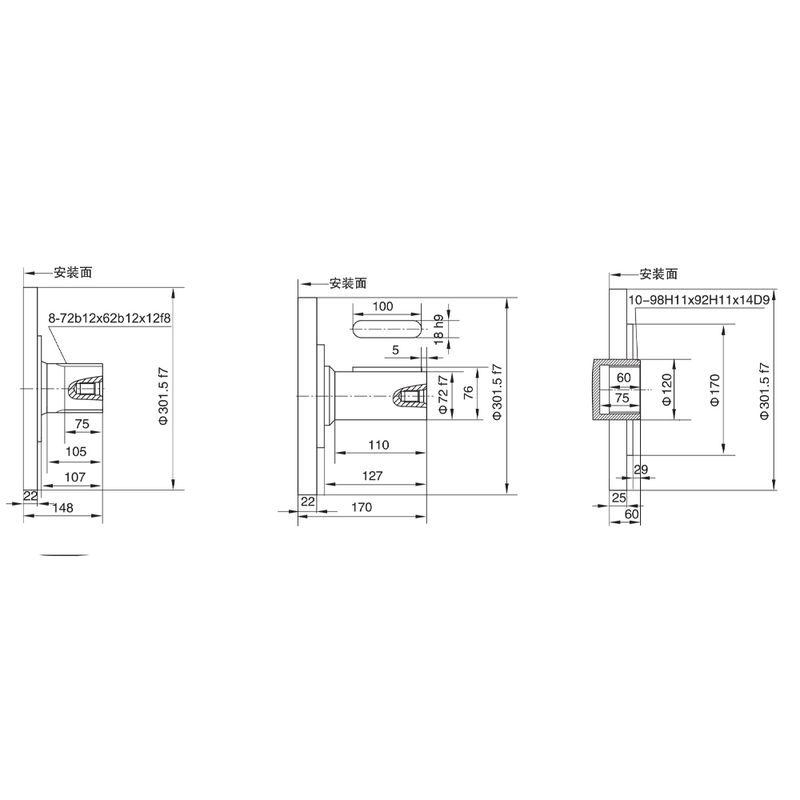

JMDG6 là đông cơ ( mô tơ) thủy lực- thuộc nhóm tốc độ chậm và mô men xoắn lớn- cấu tạo gồm 5 piston hướng tâm bố trí đều nhau 1 góc 72 độ ( bố trí hình sao 5 cánh ) , cần piston cùng nối với trục quay . Khi áp lực được cấp vào piston thì sẽ lần lượt đi vào từng piston tạo lực nén đẩy cần piston chuyển động tiến . Thông qua Cơ cấu trục cam trung tâm , chuyển động thẳng của cần Piston sẽ được chuyển đổi thành chuyển đổi quay của trục mô tơ. Tùy theo kích cỡ, Dung tichs từ 199 cc - 462cc . Áp làm việc từ 14-16 Mpa. Mô men xoắn từ 466 Nm –948Nm. Tốc độ quay 30- 350 rpm. Công suất 25-42 Kw. Các tiêu chuẩn trục dạng then hoa (A -8-42b12x36b12x12f8) ,trục trụ (B – 45-12h9). Trục then hoa cái (I-6-55H11X50H11X14D9).Chiều quay cùng chiều ( R ) hoặc ngược chiều đồng hồ ( L) . Nối với ống thủy lực dạng ren G3/4”
