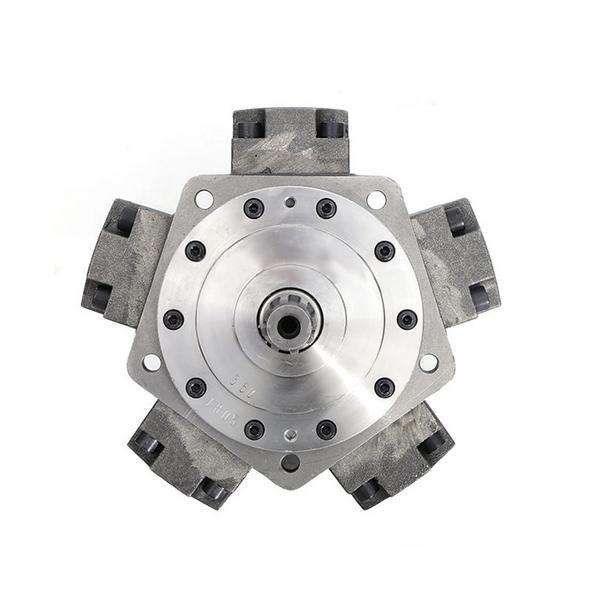

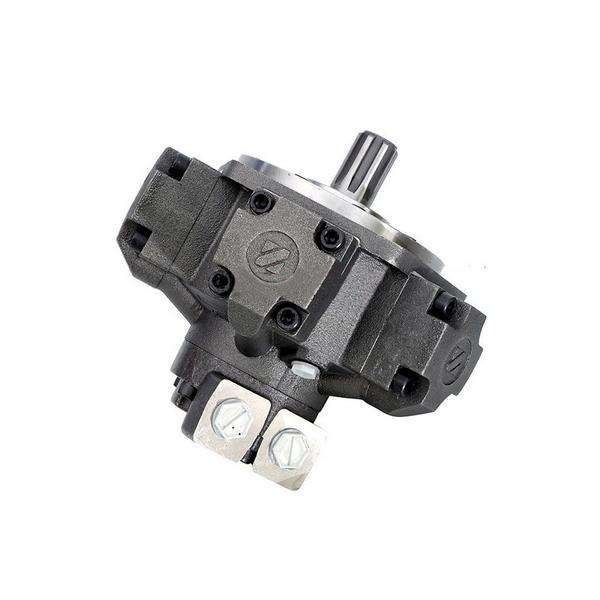

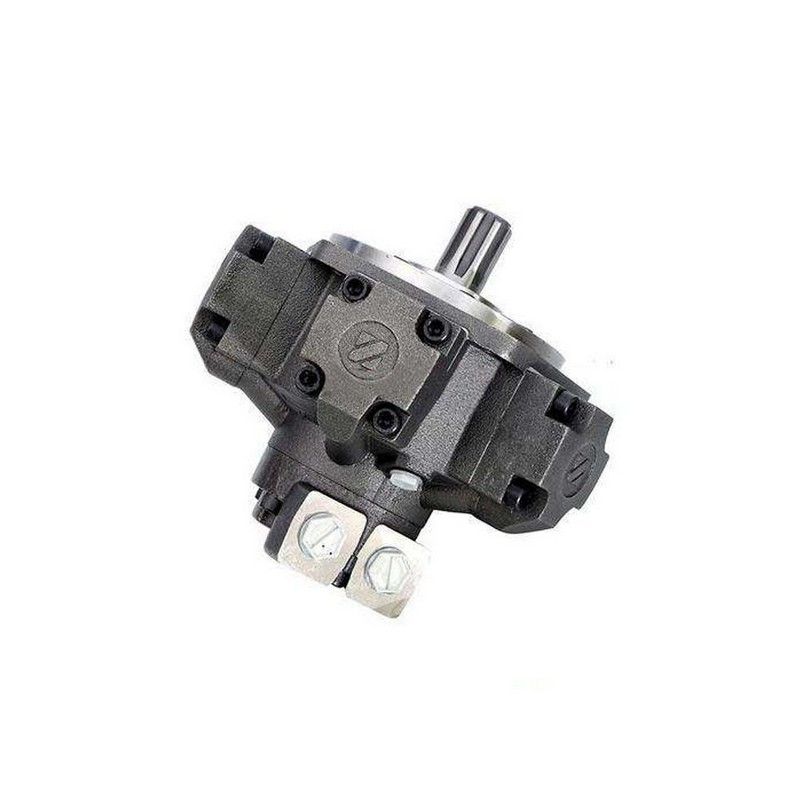

Động cơ sao thủy lực JMDG8 -700

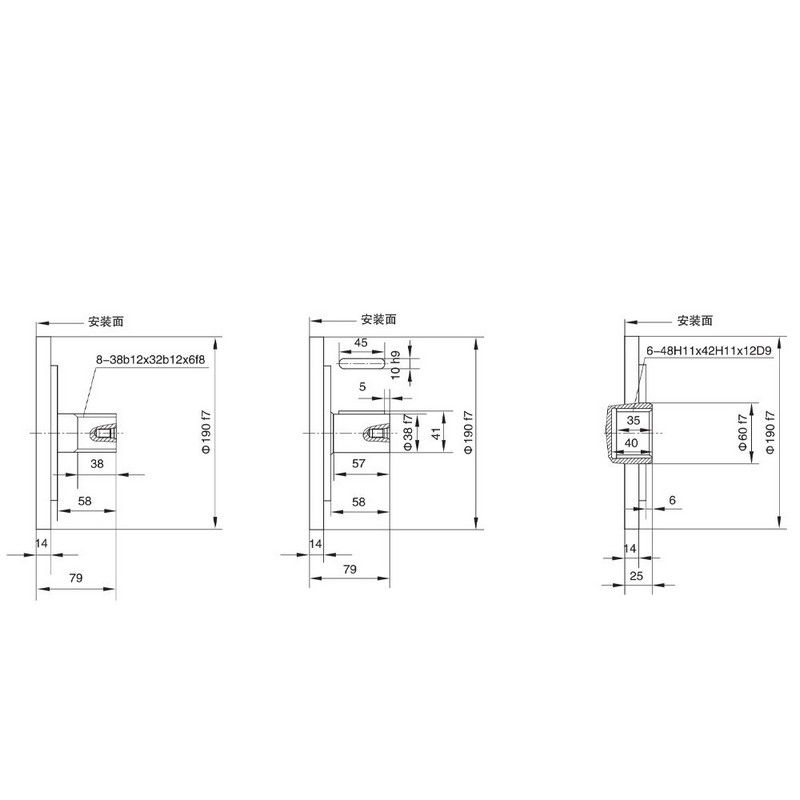

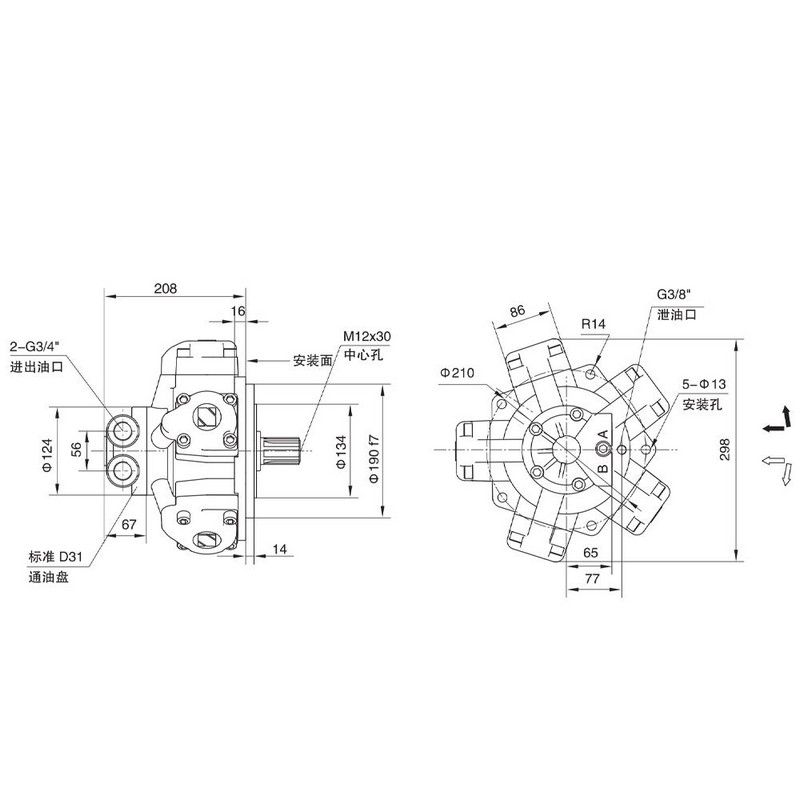

JMDG8 là đông cơ ( mô tơ) thủy lực- thuộc nhóm tốc độ chậm và mô men xoắn lớn- cấu tạo gồm 5 piston hướng tâm bố trí đều nhau 1 góc 72 độ ( bố trí hình sao 5 cánh ) , cần piston cùng nối với trục quay . Khi áp lực được cấp vào piston thì sẽ lần lượt đi vào từng piston tạo lực nén đẩy cần piston chuyển động tiến . Thông qua Cơ cấu trục cam trung tâm , chuyển động thẳng của cần Piston sẽ được chuyển đổi thành chuyển đổi quay của trục mô tơ. Tùy theo kích cỡ, Dung tích từ 617 cc - 1000cc . Áp làm việc từ 16-20Mpa. Mô men xoắn từ 1446 Nm –2051 Nm. Tốc độ quay 20- 280 rpm. Công suất 80- 85Kw. Các tiêu chuẩn trục dạng then hoa (A -8-50b12x46b12x9f8) ,trục trụ (B – 54f7-14h9). Chiều quay cùng chiều ( R ) hoặc ngược chiều đồng hồ ( L) . Nối với ống thủy lực dạng ren G1 . Mặt lắp ghép dạng 5 lỗ ( phi 17 )- đường kính 256 mm.
