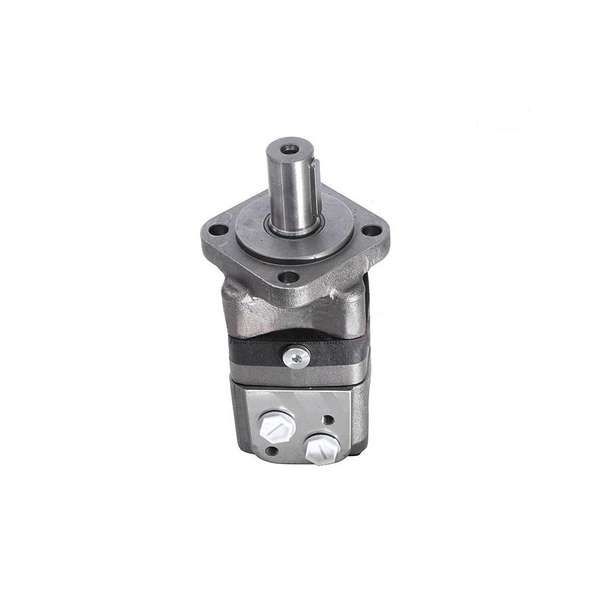

Động cơ vuông thủy lực trục Φ32 - BM3-400PAY

BM3 là động cơ thủy lực dạng bánh răng – Thuộc nhóm động cơ tốc độ chậm và mô men xoắn lớn - Thành phần chính gồm 1 bánh cam Orbital, trục động cơ khớp với hệ thống bánh răng Cycoid. Khi cấp dòng áp lực dầu vào động cơ, áp lực dầu sẽ đẩy làm cam Orbital quay , các bánh răng chuyển động và làm quay trục động cơ. Tùy theo kích cỡ, Dung tích 80.5 cc – 471.1 ml/r . Lưu lượng cấp 65-75lpm. Áp làm việc từ 10-17.5Mpa. Mô men xoắn từ 194 Nm –638Nm. Tốc độ quay 10- 810 rpm. Công suất 8- 16Kw. Cổng in/out có 4 dạng ren G ½ (Y) , M22X1.5 (Y2), hoặc UNF 7/8 ( Y5),NPT ½ (Y8) . Trục có 7 kiểu chính là : 4 kiểu trục trụ (phi 32 key 10X8X45 / phi 25 key 8x7x32 / Phi 25.4 key 6.35x6.35x2/ phi 31,75 key 7.96x7.96x32 ) và 3 kiểu trục then hoa ( 6-30x25x6 /6-25x21x5/6-34.85x28.9x8.64. quay được cả 2 chiều . Nối với ống thủy lực dạng ren G1 . Mặt lắp ghép có 4 dạng : 2 kiểu bích vuông 4 lỗ ( 4 x phi 13.5 x phi 82.5 /4 x phi 13.5 x phi 100) và 2 kiểu bích oval : 2 lỗ và 4 lỗ phi 13.5.
