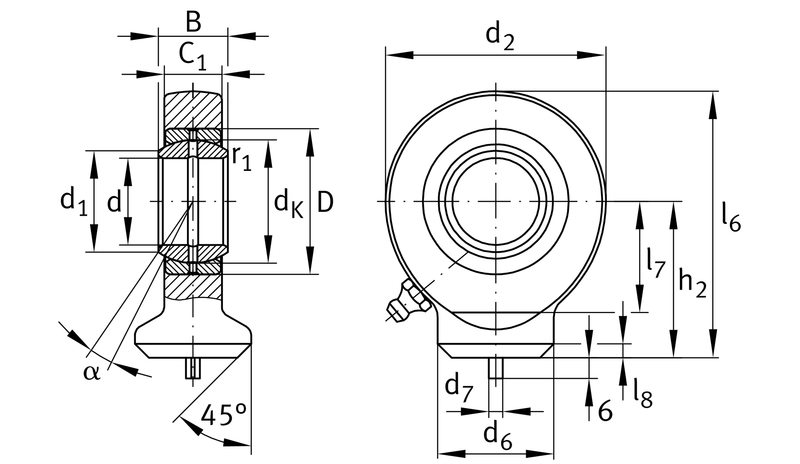

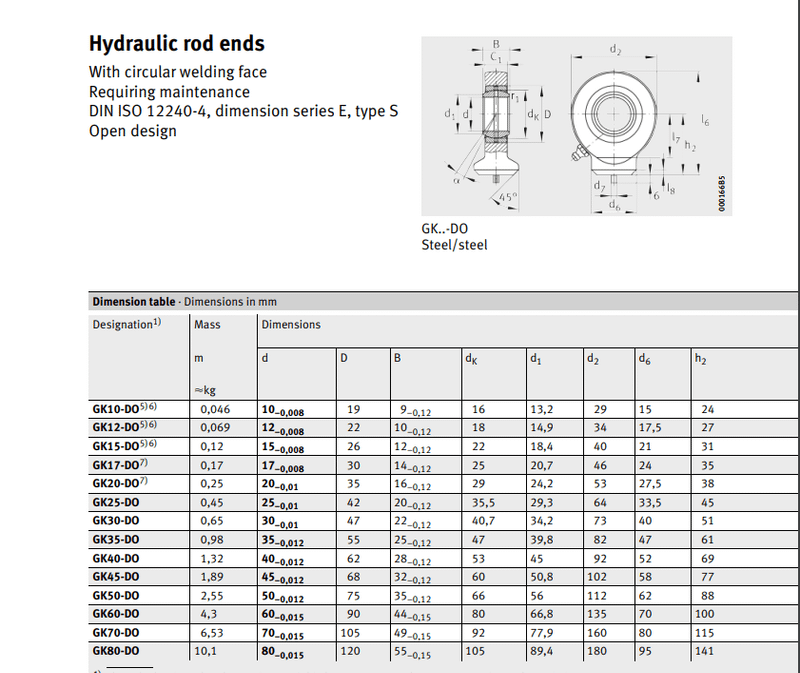

d: Đường kính trong của vòng bi cầu (mm)

35

D: Đường kính ngoài của vòng bi cầu (mm)

55

B: Chiều rộng vòng trong (mm)

25

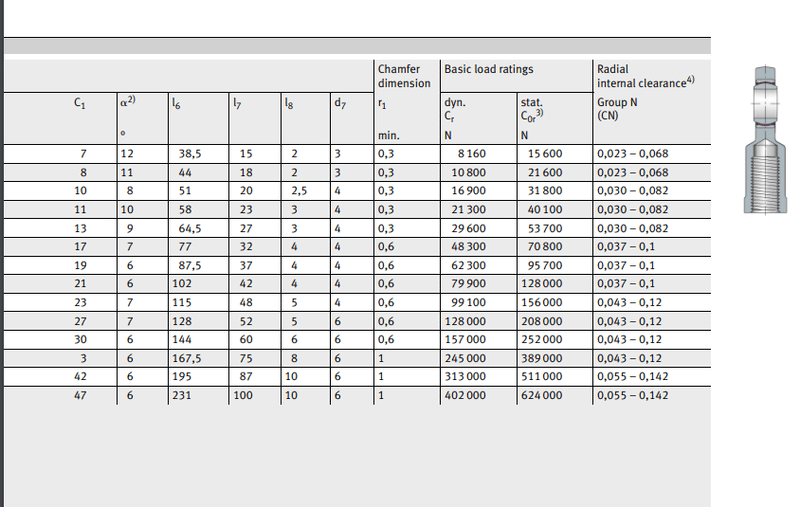

Cr: Tải động hướng tâm

79,900 N

C0r: Tải tỉnh hướng tâm

128,000 N

Gr: Khoảng hở hướng tâm

0,037 - 0,1

≈m: Trọng lượng

0.978 kg

r1smin: Khoảng cách cạnh

0.6

dK: Đường kính ngoài của bi cầu (mm)

47

d1: Đường kính mặt bích ngoài của vòng bi (mm)

39.7

d2: Đường kính ngoài (mm)

82

d 6: Đường kính đầu hàn (mm)

47

h2: Chiều dài từ tâm đến đầu hàn (mm)

61

C1: Chiều rộng của đầu đẩy (mm)

21

α: Góc nghiêng

6 °

l6: Tổng chiều dài đầu đẩy (mm)

102

l7: Tổng chiều dài đầu ghi (mm)

42

l8: Chiều dài vát cạnh (mm)

4

d7: Đường kính chốt định tâm (mm)

4

dOT: Đường kính trong của vòng bi cầu,Sai lệch dướ

0

dUT: Đường kính trong của vòng bi cầu, Sai lệch dư

-0.012

BOT: Chiều rộng vòng trong, Sai lệch dưới hạn trên

0

BUT: Chiều rộng vòng trong, Sai lệch dưới hạn dưới

-0.12

Tmin: Nhiệt độ hoạt động min.

-60 °C

Tmax: Nhiệt độ hoạt động max.

200 °C
