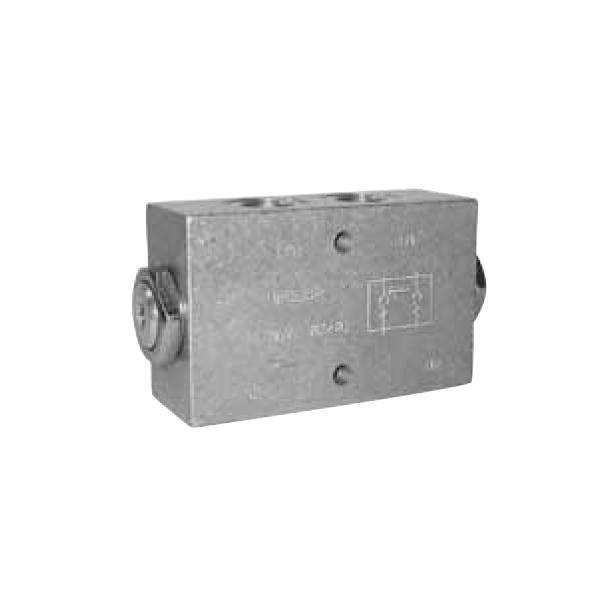

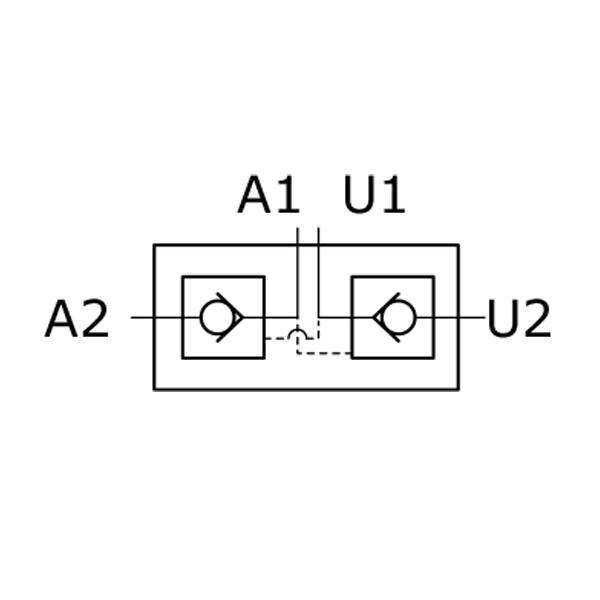

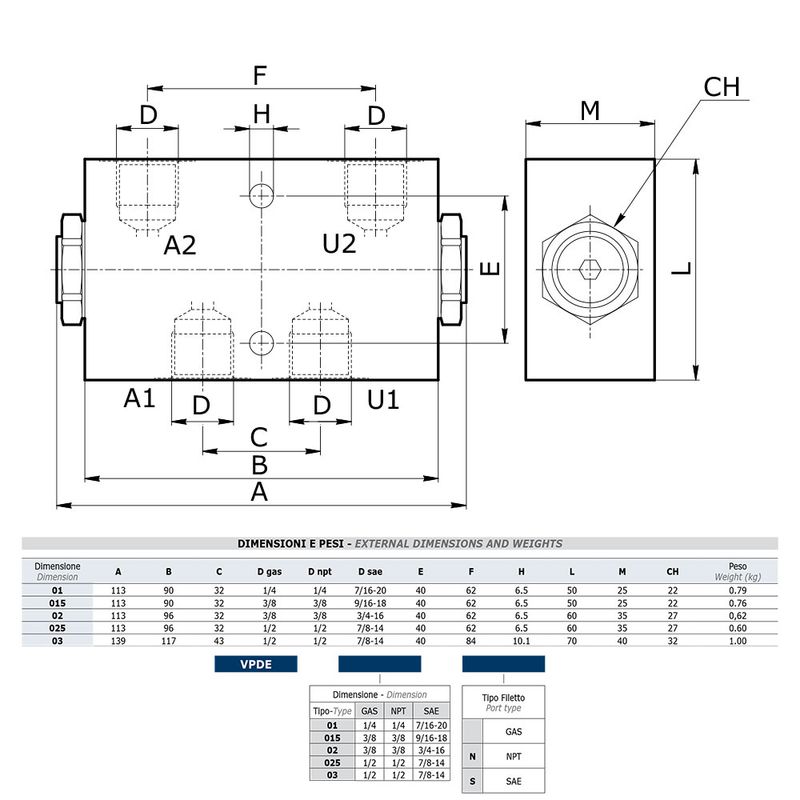

VPDE là van 1 chiều có điều khiển, sử dụng cho 2 cổng. Đường tín hiệu mở van được trích trực tiếp từ cổng đối diện. Khi không có áp lực, van sẽ tự động đóng để khóa dầu ở cả cổng ra (A2, U2). Khi có áp ở cổng A1, đường dầu từ cổng A1 sẽ tác động để mở cổng U2 và ngược lại. Van dạng lắp in-line, lỗ ren cái ( famle ) với 3 chuẩn ren là GAS ( ¼ -1/2), NPT (1/4-1/2), SAE ( 7/16-7/8). Tương ứng với lưu lượng từ 20- 50 lpm.
Áp làm việc 350 bar. Áp mở van tiêu chuẩn là là 4 bar (0.5 bar và 0.8 bar theo yêu cầu riêng) và 3 cấp tỷ lệ điều khiển là 1:4, 1:7, 1:5.2 . Phù hợp với dầu gốc khoáng có độ nhớt từ 3- 400 cst – tối ưu là 10-100cst. Nhiệt độ -20-100 0 C. Cấp độ sạch tốt hơn NAS11. Van có 2 vật liệu là nhôm ( 02,025, 03) và thép (01,015). Trên thân có khoan sẵn 02 lỗ dùng cho các trường hợp lắp vách.
