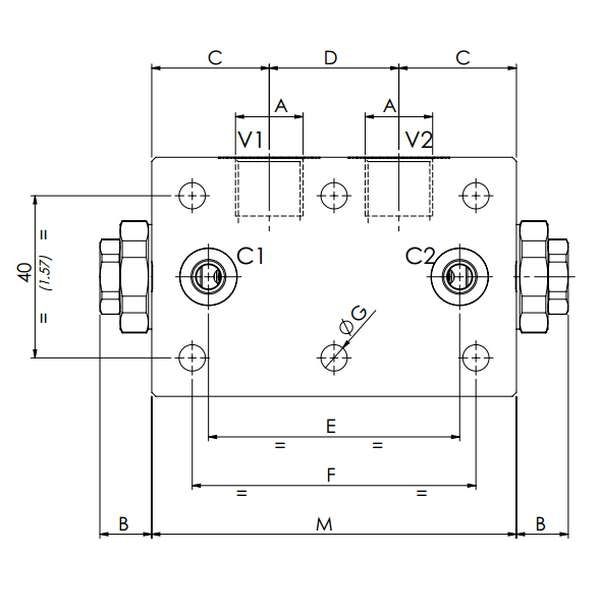

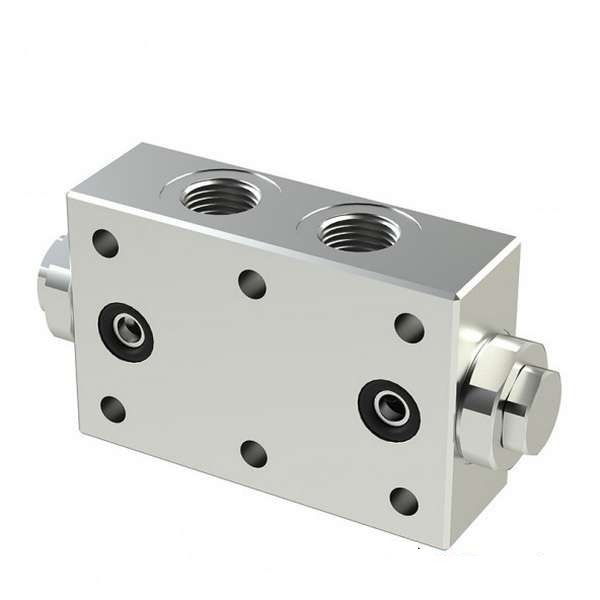

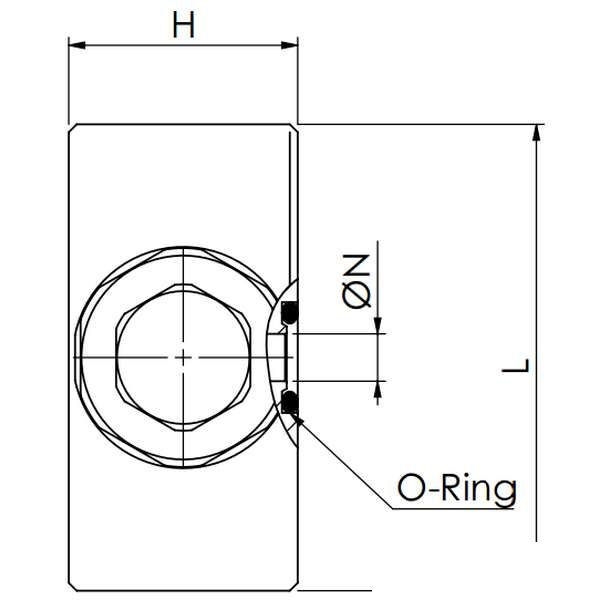

VRDF là van 1 chiều có điều khiển, tác động cho cả 02 cổng. Đường tín hiệu mở van được trích trực tiếp từ cổng đối diện. Khi không có áp lực, van sẽ tự động đóng để khóa dầu ở cổng ra (C1, C2). Khi có áp ở cổng V1, đường dầu từ cổng V1 sẽ tác động để mở cổng C2/V2 và ngược lại. Van lắp với xy lanh dạng áp mặt ( lỗ phi 6 ,7) và nối với cổng cấp/ xả dạng ren BSPP (3/8-1/2). Áp làm việc 350 bar tương ứng với 2 cấp lưu lượng là 35 lpm và 50 lpm. Tỷ lệ đường điều khiển là 1:3.2 hoặc 1:7. . Môi chất sử dụng là dầu gốc khoáng, độ nhớt từ 15-250 cst. tối ưu là 10-100cst. Cấp độ sạch dầu tốt hơn ISO 4406 19/17/14. Van được làm bằng thép mạ kẽm.
