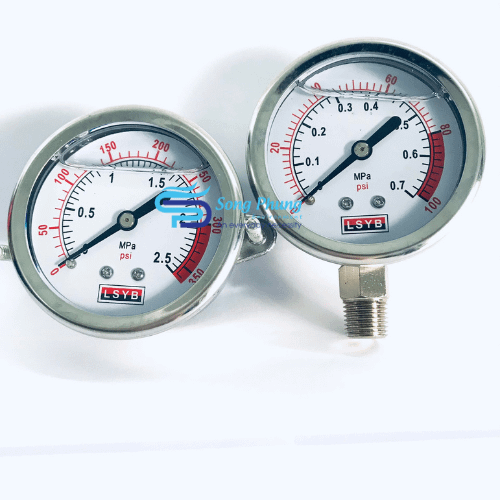

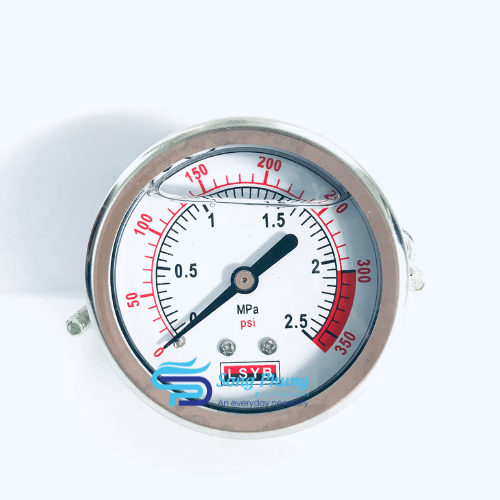

Đồng hồ áp chân sau (chân nằm)-YN60ZT-2.5MPa

Đồng hồ áp chân sau (chân nằm)-YN60ZT-2.5MPa (đã gồm VAT)

– Model: YN60ZT

– Đường kính : 60mm

– Chất liệu : inox 304

– Độ chính xác: 2.5

– Làm đầy dung dịch: Glycerin

– Nhiệt độ hoạt động: -10 °-+ 70 °, độ ẩm tương đối 85%

– Xuất xứ: iGlobal-China

Cấu tạo đồng hồ đo áp suất: Đồng hồ đo áp suất là thiết bị kỹ thuật được cấu thành từ rất nhiều chi tiết, bộ phận mà chúng ta có thể liệt kê tổng quát như sau:

• Thân đồng hồ: Vỏ ngoài của đồng hồ áp suất thường được cấu tạo từ các chất liệu như thép đồng, thép mạ crom hay inox 304, inox 316.
• Mặt đồng hồ: Là bộ phận chủ yếu được làm từ thủy tinh cường lực để kính chống vỡ tốt để tránh trường hợp khi quá áp suất hay hạn ché hỏng hóc khi va đập. Đôi khi mặt đồng hồ còn được làm từ nhựa.
• Mặt hiển thị: Đây là bộ phận hiển thị phần thông số về áp suất hay còn gọi là dải đo.
• Ống chứa áp suất: Là phần ống có chứa chất cần đo để cho chất cần đo đi vào, vật liệu làm ống chứa thường làm giống vật liệu chân đồng hồ.
• Kim đo: Được gắn với động cơ bên trong, giúp tiếp nhận thông tin, hiển thị thông số kết quả đo.
• Bộ chuyển động: Là bộ phận chính để đo đạc áp suất và đưa số liệu cho kim đo hoạt động.
• Chân đồng hồ: Là bộ phận được thiết kế theo kiểu lắp bằng ren, được lắp trực tiếp hoặc gián tiếp vào đường ống qua xypong.

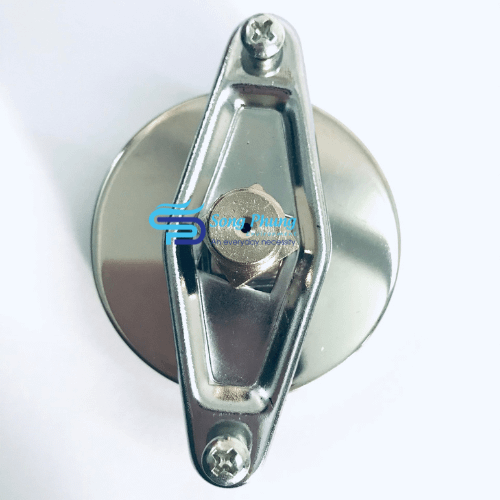

1. Đặc điểm của đồng hồ áp chân sau (chân nằm) YN60ZT-2.5MPa: Đồng hồ áp chân đứng là loại đồng hồ với chân kết nối đặt sau lưng. Được dùng để kiểm tra áp suất âm tường, vị trí cao

2. Nguyên lý hoạt động của đồng hồ áp chân sau (chân nằm) YN60ZT-2.5MPa:: Khi có lưu chất đi vào đường ống qua đồng hồ áp suất. Lưu chất này sẽ làm cho bourdon giãn ra. Làm bánh răng của bộ truyền động giãn ra và di chuyển từ đó dẫn đến làm kim đồng hồ quay. Áp suất càng lớn thì chỉ số càng cao.

 3. Ứng dụng của đồng hồ áp chân sau (chân nằm) YN60ZT-2.5MPa:

– Sử dụng rộng rãi trong:

• Dầu mỏ
• Hóa chất
• Sợi hóa học
• Điện lực
