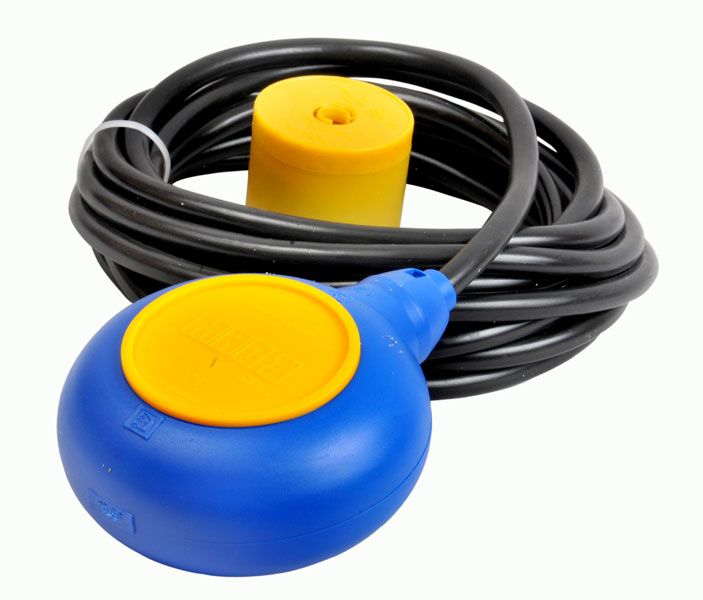

Phao bồn bơm nước tự động dùng điện 5M

THÔNG SỐ KỸ THUẬT

-Công suất ra tải:  2 HP

-Điện áp hoạt động:AC 125-250V / 50-60 Hz

-Nhiệt độ hoạt động: < 60°C

-Cấp độ bảo vệ:IP68

HƯỚNG DẪN SỬ DỤNG

LẮP ĐẶT QUẢ CÂN ĐỊNH MỰC NƯỚC ĐỂ MỞ -TẮT BƠM

Dùng vật cứng tháo rời vòng cung phía đáy quả cân (Hình A).Sau đó gắn vòng cung vừa tháo vào sợi cáp tại vị trí thích hợp muốn cân chỉnh mực nước. Sau đó luồn quả cân vào sợi cáp ( quả cân được vòng cung này giữ cố định (Hình B)

Thả phao vào bể chứa nước (quả cân cách mặt nước cao nhất < ½ độ sâu) .Hình C

CÁCH ĐẤU NỐI CÔNG TẮC PHAO VỚI MÁY BƠM

** Điều khiển bơm cấp đầy:Sơ đồ đấu dây như hình 1(dùng dây Đen và Xanh)

-Khi cạn nước đến mức đã định bởi quả cân - dây phao thì bơm sẽ hoạt động

-Khi đầy nước theo mức đã định bởi quả cân - dây phao thì bơm sẽ ngưng hoạt động

** Điều khiển bơm hút cạn: Sơ đồ đấu dây như hình 4(dùng dây Đen và Nâu)

-Khi đầy nước đến mức đã định bởi quả cân - dây phao thì bơm sẽ hoạt động

-Khi cạn nước theo mức đã định bởi quả cân - dây phao thì bơm sẽ ngưng hoạt động
