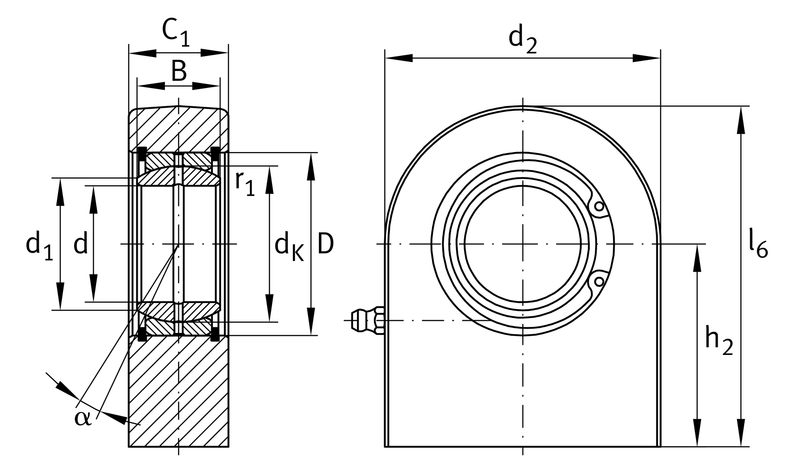

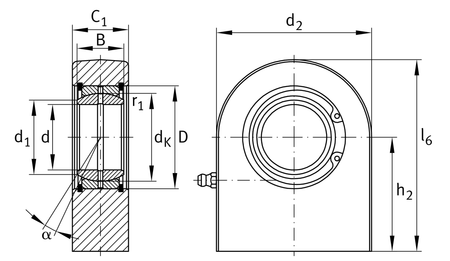

d: Đường kính trong của vòng bi cầu (mm)

25

D: Đường kính ngoài của vòng bi cầu (mm)

42

B: Chiều rộng vòng trong (mm)

20

Cr: Tải động hướng tâm

48,300 N

C0r: Tải tỉnh hướng tâm

68,800 N

Gr: Khoảng hở hướng tâm

0,037 - 0,1

≈m: Trọng lượng

0.53 kg

r1smin: Khoảng cách cạnh (mm)

0.6

dK: Đường kính ngoài của bi cầu (mm)

35.5

d1: Đường kính mặt bích ngoài của vòng bi (mm)

29.3

d2: Đường kính ngoài (mm)

55

h2: Chiều dài từ tâm đến đầu hàn (mm)

45

C1: Chiều rộng của đầu đẩy (mm)

23

C1 max: Chiều rộng của đầu đẩy max (mm)

24

α: Góc nghiêng

7 °

l6: Tổng chiều dài đầu đẩy (mm)

72.5

dOT: Đường kính trong của vòng bi cầu,Sai lệch dướ

0

dUT: Đường kính trong của vòng bi cầu, Sai lệch dư

-0.01

BOT: Chiều rộng vòng trong, Sai lệch dưới hạn trên

0

BUT: Chiều rộng vòng trong, Sai lệch dưới hạn dưới

-0.12

Tmin: Nhiệt độ hoạt động min.

-60 °C

Tmax: Nhiệt độ hoạt động max.

200 °C
