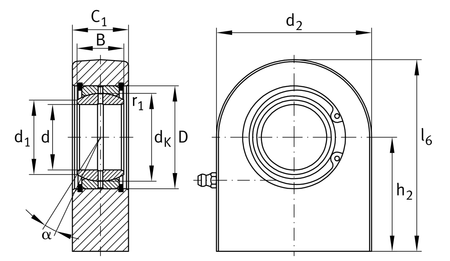

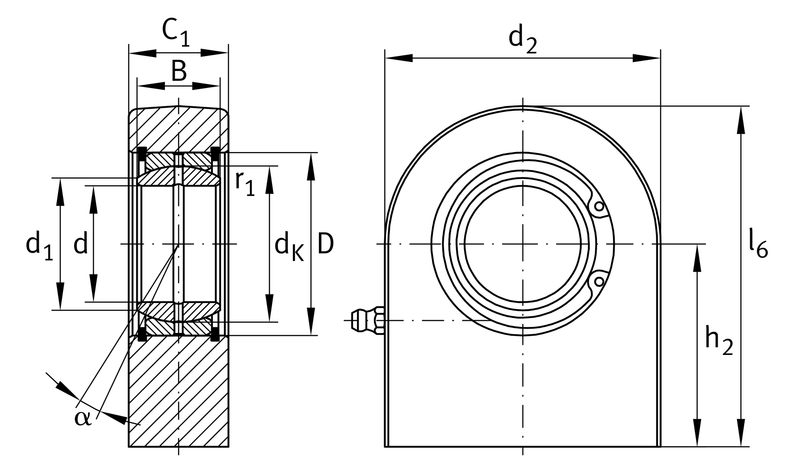

d: Đường kính trong của vòng bi cầu (mm)

45

D: Đường kính ngoài của vòng bi cầu (mm)

68

B: Chiều rộng vòng trong (mm)

32

Cr: Tải động hướng tâm

128,000 N

C0r: Tải tỉnh hướng tâm

386,000 N

Gr: Khoảng hở hướng tâm

0,043 - 0,12

≈m: Trọng lượng

3.4 kg

r1smin: Khoảng cách cạnh (mm)

0.6

dK: Đường kính ngoài của bi cầu (mm)

60

d1: Đường kính mặt bích ngoài của vòng bi (mm)

50.7

d2: Đường kính ngoài (mm)

110

h2: Chiều dài từ tâm đến đầu hàn (mm)

77

C1: Chiều rộng của đầu đẩy (mm)

40

C1 max: Chiều rộng của đầu đẩy max (mm)

41.5

α: Góc nghiêng

7 °

l6: Tổng chiều dài đầu đẩy (mm)

132

dOT: Đường kính trong của vòng bi cầu,Sai lệch dướ

0

dUT: Đường kính trong của vòng bi cầu, Sai lệch dư

-0.012

BOT: Chiều rộng vòng trong, Sai lệch dưới hạn trên

0

BUT: Chiều rộng vòng trong, Sai lệch dưới hạn dưới

-0.12

Tmin: Nhiệt độ hoạt động min.

-60 °C

Tmax: Nhiệt độ hoạt động max.

200 °C
