Các Bước Chọn Bộ Lọc Tối Ưu Cho Hệ Thống Thuỷ Lực

Chất bẩn là thành phần liên tục sinh ra và luôn luôn nhiễm vào hệ thống thống thủy lực mọi lúc, mọi nơi. Việc thay dầu thủy lực mới gần như không có tác dụng trong việc loại bỏ chất bẩn trong dầu. Do đó, để đảm bảo và duy trì độ sạch của dầu thủy lực, chúng ta chỉ có 1 cách duy nhất là sử dụng các bầu lọc dầu. Và bài viết hôm nay sẽ hướng dẫn anh em chọn bộ lọc tối ưu cho hệ thống thuỷ lực.

Chất bẩn có hại tới hệ thống máy móc như thế nào?

Chất bẩn là nguyên nhận hàng đầu khiến dầu bẩn và dẫn tới các hư hỏng của hệ thống thuỷ lực (khoảng 90% ). Chính bởi điều này,  các nhà sản xuất đã chế tạo ra nhiều chủng loại lọc dầu nhằm hạn chế tối đa các vấn đề mà chất bẩn gây ra. cụ thể là các bộ lọc khí trên bể dầu , bầu lọc hút ở bơm, bầu lọc áp lắp trên đường ống , bầu lọc hồi lắp đường hồi hay các bộ lọc off-line hoạt động độc lập không ngừng ngỉ ngày đêm.

Có thể thấy việc chọn được bộ lọc tối ưu cho hệ thống thủy lực vô cùng quan trọng. Bởi vì, nó không chỉ quyết định hiểu quả làm việc của máy mà còn giúp tiết kiệm phần lớn các chi phí. Cùng xem ngay các lưu ý dưới đây.

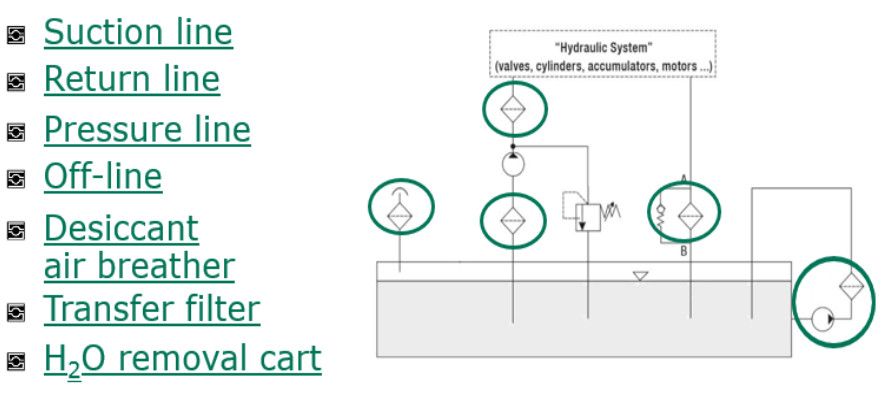

Hình 1.1 a . Các chủng loại lọc và cách bố trí bộ lọc trong hệ thống thủy lực

Các Bước Chọn Bộ Lọc

Việc chọn bộ lọc dầu cũng như giải 1 phương trình toán học với:

Dữ liệu đầu vào cần

+ Yêu cầu về Tiêu chuẩn sạch của dầu ( NAS/ ISO/SAE )  của hệ thống: Dữ liệu này dựa trên khuyến cáo của hãng hoặc dựa theo thành phần thủy lực thực tế của hệ thống. Từ đây chúng ta sẽ có được độ tinh lọc cần thiết ,độ chênh áp, và cách bố trí các lọc dầu  tương ứng .

+ Chủng loại dầu (DIN 51524 ,ISO 15380, ISO 12922): Dữ liệu này, chúng ta sẽ có chủng loại và vật liệu lõi lọc dầu phù hợp.

+ Độ nhớt của dầu: Độ nhớt là 1 trong nhân tố quan trọng quyết định đến việc chọn lưu lượng của lõi lọc và độ tinh lọc của lõi lọc vì khi độ nhớt cao, lọc nhỏ và độ tinh lọc thấp sẽ làm bục lọc và nổ đường ống.

+ Nhiệt độ làm việc ( min/max): Điều này giúp chúng ta xác định các điểm “cold start”, khi mà độ đông đặc/ loãng của dầu phụ thuộc vào nhiệt độ. Thêm vào đó, một số vùng có nhiệt độ mùa đông lạnh cần quan tâm đặc biệt đến thông số này

+ Tần xuất làm việc và môi trường làm việc của hệ thống:  Điều này giúp chúng ta chọn kiểu lọc, tính toán thời gian thay lọc định kỳ tương ứng với các kế hoạch bảo dưỡng. Từ đó, giúp giảm thiểu tối đa việc máy ngưng hoạt động.

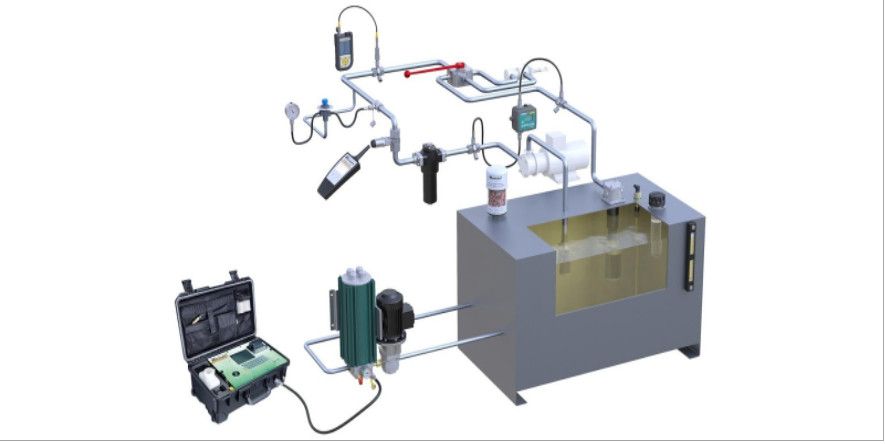

Hình 1.1 b . Mô phỏng vị trí lắp các bộ lọc dầu

Thông số cần tuân thủ

+ Tốc độ dòng chảy đường hút : 0.6 m/s -1.2 m/s, đường hồi 1.5-3m/s, đường áp: 3-7 m/s

+ Chênh áp đường hồi là  < 0.5 bar , chênh áp đường áp < 1 bar.

Sau Khi giải mã và phân tích hết các dữ liệu đầu vào và đáp ứng các thông số cần tuân thủ , chúng ta sẽ chọn được bộ lọc dầu và cách bố trí các lọc dầu cần thiết cho hệ thống thủy lực.
