Giải Pháp Điều Khiển Tỷ Lệ Thuỷ Lực

Cập nhật 2021-10-1420

Điều khiển tỷ lệ bao gồm:

  • Điều khiển tỷ lệ dòng chảy: Kiểm soát chính xác lưu lượng của thiết bị truyền động thủy lực
  • Điều khiển tỷ lệ áp suất: Kiểm soát chính xác áp suất của thiết bị truyền động thủy lực
  • Điều khiển tỷ lệ hướng: Kiểm soát chính xác hoạt động của thiết bị truyền động thủy lực

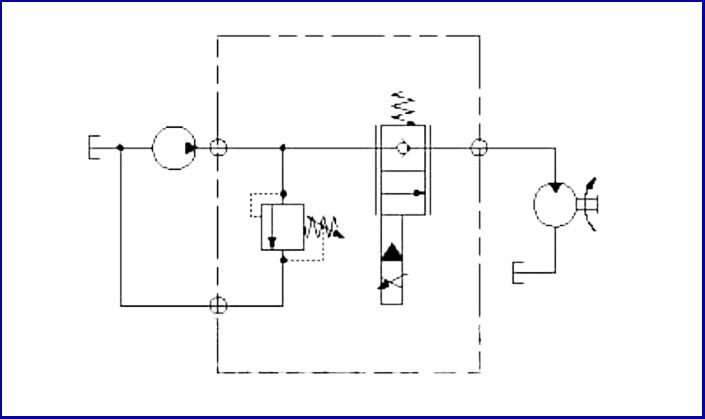

Giải pháp điều khiển tỷ lệ dòng chảy: Yêu cầu hoạt động bình thường

dieu khien ty le dong chay
  1. Trang bị thiết bị truyền động thủy lực có độ chính xác điều khiển mở mức bình thường
  2. Van tỷ lệ điều khiển tốc độ động cơ thủy lực
  3. Van xả áp giới hạn áp suất đầu ra của bơm thủy lực
  4. Áp suất tối đa 35Mpa, lưu lượng tối đa 480L/phút

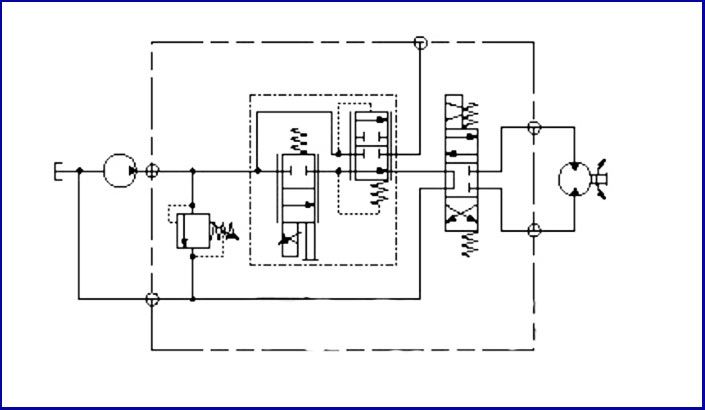

Giải pháp điều khiển tỷ lệ dòng chảy: Bù áp

dieu khien ty le dong chay bu ap
  1. Van điện tỷ lệ dòng chảy bù áp: khi áp suất tải thay đổi có thể giữ dòng chảy liên tục
  2. Van điện từ điều khiển sự hoạt động của động cơ thủy lực
  3. Van điện tỷ lệ dòng chảy điều khiển tốc độ động cơ
  4. Van xả áp giới hạn áp suất đầu ra của bơm thủy lực
  5. Áp suất tối đa 35Mpa, lưu lượng tối đa 480L/phút

Giải pháp điều khiển tỷ lệ dòng chảy: Loại hoàn tải

dieu khien ty le dong chay loai hoan tai
  1. Áp dụng cho nhiều thiết bị truyền động hoạt động trong trường hợp cần kết hợp
  2. Được trang bị van tỷ lệ cảm biến tải với bù áp sau, van hoàn tải một chiều tích hợp và van
    logic để tạo mạch cảm biến tải đơn giản
  3. Mạch cầu có thể giảm áp suất dầu hồi một cách hiệu quả
  4. Khóa thủy lực để giữ tải
  5. Van điện từ điều khiển hướng của xy lanh thủy lực và động cơ
  6. Van đồng bộ điều khiển hai động cơ một cách đồng bộ
  7. Áp suất tối đa 35Mpa, lưu lượng tối đa 480L/phút

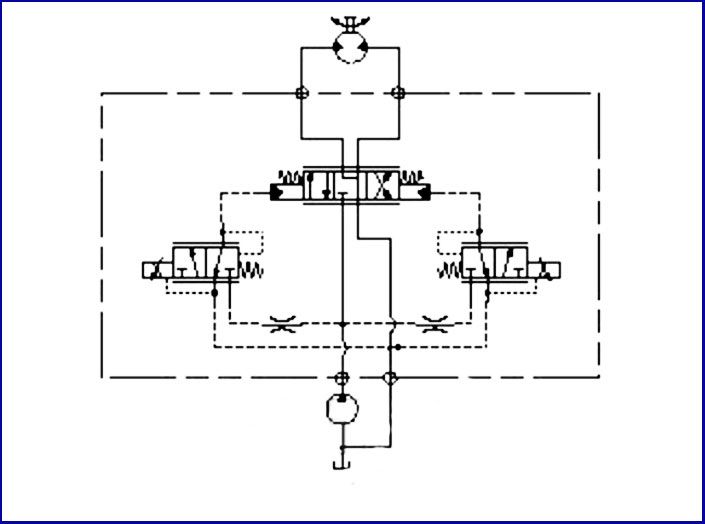

Giải pháp điều khiển tỷ lệ áp suất: Điều khiển giảm áp suất

dieu khien giam ap suat
  1. Van điện tỷ lệ chính điều khiển lưu lượng chính của các thiết bị truyền động
  2. Van giảm áp điện tỷ lệ cung cấp dầu cho van điều hướng tỷ lệ thủy lực, điều khiển hướng
    và lưu lượng của hệ thống thủy lực chính
  3. Áp suất tối đa 35Mpa, lưu lượng tối đa 480L/phút

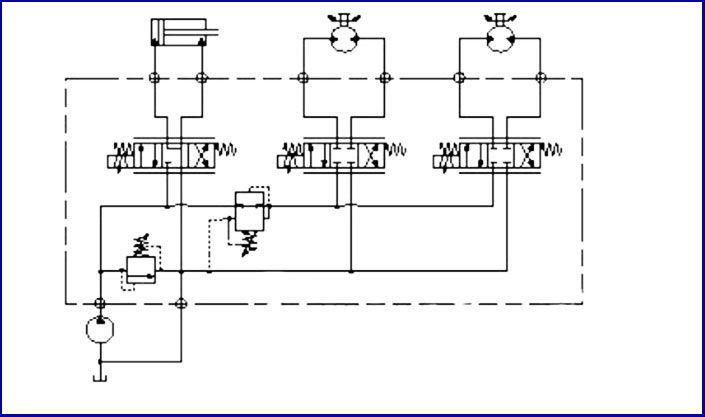

Giải pháp điều hướng tỷ lệ: loại vận hành thông thường

dieu huong ty le loai van hanh thong thuong
  1. Van điện tỷ lệ điều hướng điều khiển đồng thời hướng và lưu lượng
  2. Van xả áp giới hạn áp suất hoạt động tối đa của động cơ
  3. Van xả áp giới hạn áp suất đầu ra của bơm thủy lực
  4. Áp suất tối đa 35Mpa, lưu lượng tối đa 480L/phút

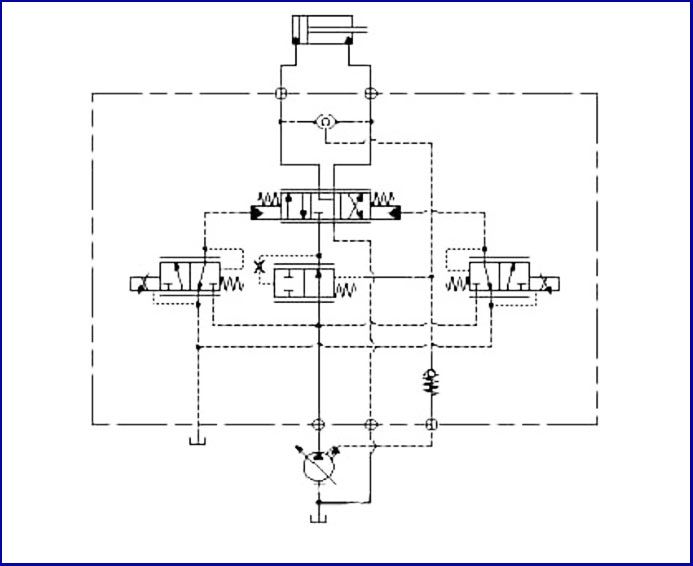

Giải pháp điều hướng tỷ lệ: Loại có điều khiển hướng

dieu khien ty le loai co dieu khien huong
  1. Van điện tỷ lệ giảm áp cung cấp dầu điều khiển van tỷ lệ điều hướng thủy lực, để đạt được
    lưu lượng tối đa của van tỷ lệ điều hướng
  2. Được trang bị cùng với bộ bù áp bù áp suất trước van
  3. Van tịnh tiến được sử dụng để đạt được áp suất tải
  4. Áp suất tối đa 35Mpa, lưu lượng tối đa 480L/phút

B2bmart.vn vừa tổng hợp các giải pháp điều khiển tỷ lệ thuỷ lực. Hy vọng những thông tin trên sẽ giúp ích cho anh em trong quá trình vận hành hệ thống thuỷ lực của mình.
