Chọn Máy Bơm Thuỷ Lực Như Thế Nào Cho Chuẩn?

Cập nhật 2021-11-1015

Bơm thủy lực được sử dụng để lưu thông các loại chất lỏng thủy lực (thường là dầu) dưới áp suất cao qua các đường ống để đưa các thiết bị truyền động thủy lực chuyển động. Các thiết bị truyền động thủy lực này thường là xi lanh hoặc động cơ thủy lực. Máy bơm có một chức năng quan trọng vì nó cung cấp năng lượng trong mạch thủy lực.

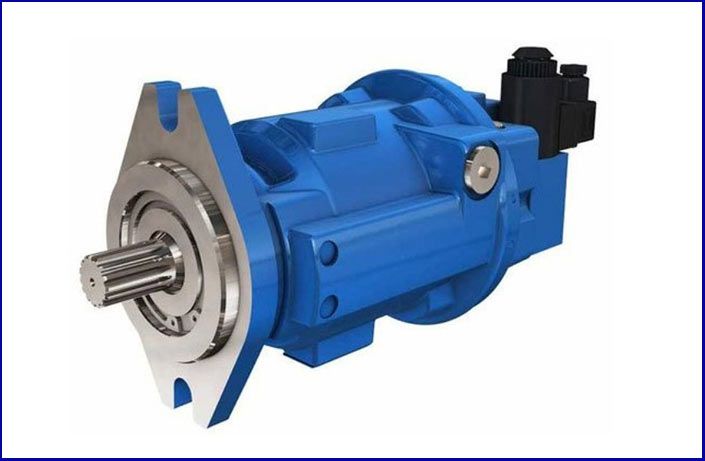

cach lua chọn bom thuy luc

Các loại máy bơm thủy lực

Có 4 loại máy bơm thủy lực: Máy bơm bánh răng, Bơm piston, Bơm cánh quạt và Máy bơm trục vít.

Máy bơm bánh răng

Bơm bánh răng có rất ít bộ phận chuyển động. Chúng bao gồm 2 bánh răng ăn khớp với nhau. Các máy bơm này có tốc độ dòng chảy không đổi. Chúng hoạt động ở áp suất thường từ 50 đến 210 bar. Máy bơm bánh răng hoạt động ở tốc độ cao nhất lên đến 3000-6000 vòng/ phút.

Ưu điểm:

  • Giá thành rẻ
  • Có sự dịch chuyển cố định

Nhược điểm:

  • Hiệu suất thể tích thấp
  • Có hai loại máy bơm bánh răng: máy bơm bánh răng ngoài và máy bơm bánh răng trong.

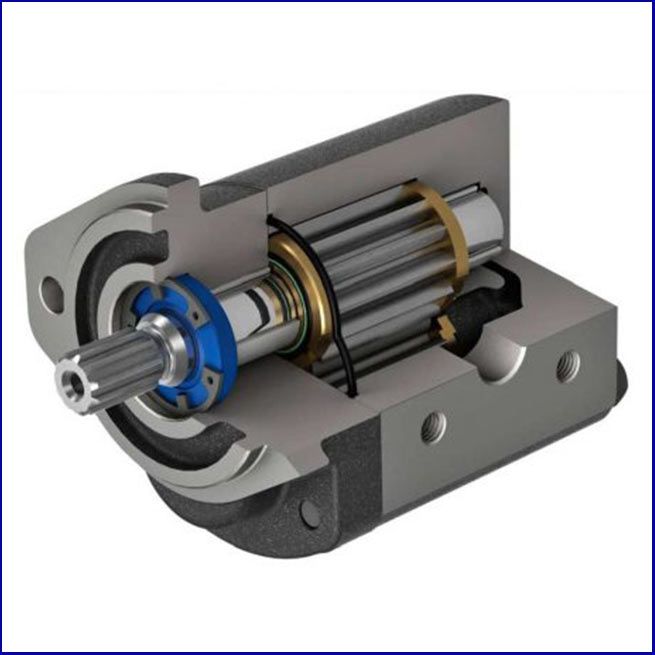

bom banh rang thuy luc

Bơm bánh răng bên ngoài

Trong máy bơm bánh răng ngoài, chỉ một bánh răng dẫn động được kết nối với bộ truyền động. Còn bánh răng dẫn động khác quay theo hướng ngược lại, do đó các răng của bánh răng quay khớp với nhau.

Ngoài ra còn có máy bơm bánh răng ngoài đôi, kết hợp hai máy bơm bánh răng được dẫn động bởi cùng một trục khớp nối. Bơm bánh răng ngoài đôi có ưu điểm là cung cấp hai mạch thủy lực độc lập và nhiều lưu lượng hơn cho một mạch.

Bơm bánh răng bên trong

Chúng có một bánh răng bên trong lệch tâm và một bánh răng bên ngoài, còn được gọi là bánh răng vương miện.

Khi bánh răng bên ngoài quay, thể tích được tạo ra giữa các biến dạng bánh răng và các răng bánh răng bên ngoài gắn vào thành hộp bánh răng.

Sản phẩm được hút lên khi hai bánh xe rời ra.

Thuận lợi:

  • Máy bơm bánh răng bên trong rất êm
  • Cung cấp một dòng chảy liên tục.

Bơm piston

Bơm piston thủy lực xử lý dòng chảy rất lớn ở áp suất cao. Chúng được vận hành bởi các piston chuyển động qua lại liên tục. Đặc tính làm kín của các piston rất tuyệt vời, giúp máy hoạt động ở áp suất cao với độ rò rỉ chất lỏng thấp.

Ưu điểm:

  • Hiệu suất thể tích tổng thể cao
  • Cung cấp áp lực cao nhất
  • Đáng tin cậy
  • Có mật độ năng lượng cao
  • Có sẵn trong các mô hình dịch    chuyển cố định và thay đổi

Nhược điểm: Giá thành đắt

Có hai kiểu lắp piston: kiểu lắp hướng tâm và kiểu lắp hướng trục.

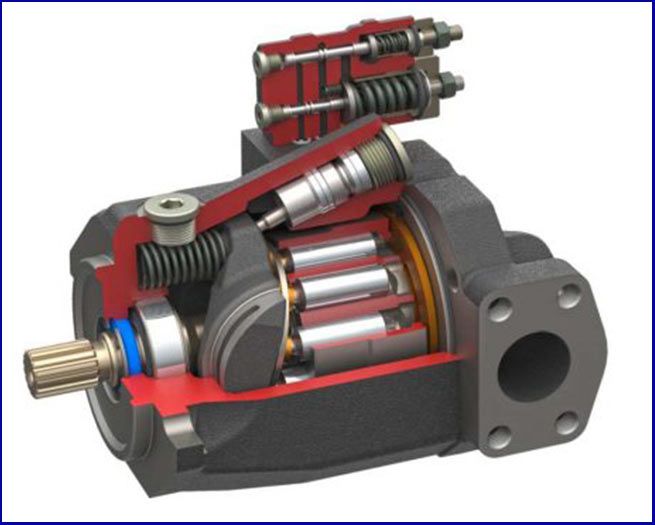

lua chon bom piston thuy luc

Bơm hướng trục

  • Thiết kế của bơm piston hướng trục dựa trên nguyên tắc tấm cuốn hoặc thiết kế trục cong.
  • Trong trường hợp tấm xoay, các piston quay được đỡ bởi tấm xoay;
  • Trong cấu hình trục cong, khối lượng dịch chuyển phụ thuộc vào góc quay: các piston chuyển động trong các xylanh khi trục quay.

Bơm hướng tâm

  • Bơm piston hướng tâm có sẵn trong hai cấu hình khác nhau.
  • Với khối xylanh lệch tâm: piston quay bên trong vòng cứng bên ngoài. Độ lệch tâm quyết định hành trình của các piston.
  • Với trục lệch tâm: trục lệch tâm quay gây ra các chuyển động của piston hướng tâm.

Ưu điểm: Máy bơm piston hướng tâm có thể được trang bị một số đầu ra độc lập khác nhau.

Máy bơm cánh gạt

Máy bơm cách gạt có các cánh gạt hình chữ nhật được gắn thành các rãnh hướng tâm trên rôto. Điều này giúp các cánh gạt di chuyển hướng tâm.

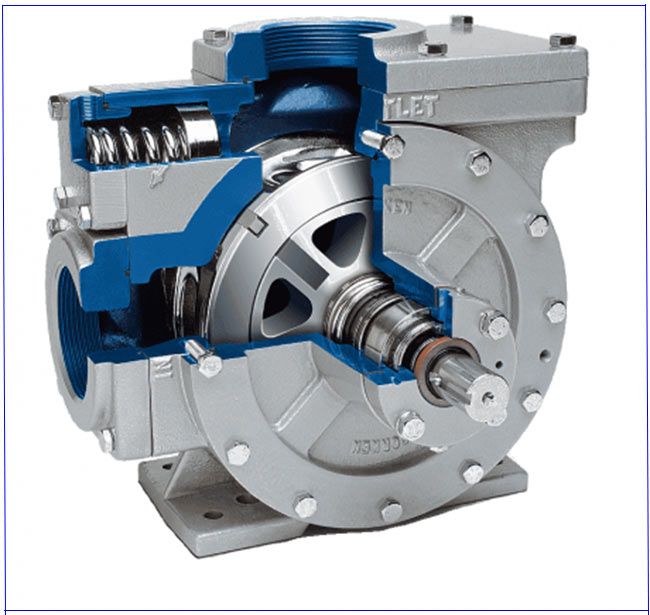

lua chon bom canh gat thuy luc

Ưu điểm:

  • Mang lại hiệu quả thể tích tốt hơn so với bơm bánh răng.
  • Tạo ra ít tiếng ồn hơn trong khi vẫn duy trì tốc độ cao (lên đến 3.000 vòng / phút).
  • Có sẵn trong các mô hình dịch chuyển cố định và thay đổi
  • Tốc độ dòng chảy có thể được giảm nếu cần thiết và do đó có thể giảm tiêu thụ năng lượng.

Nhược điểm:

  • Đắt hơn bơm bánh răng (và rẻ hơn bơm piston).
  • Dễ vỡ vì các cánh gạt phải chịu ứng suất uốn do áp suất phóng điện.

Sự khác biệt giữa bơm dịch chuyển cố định và bơm dịch chuyển thay đổi

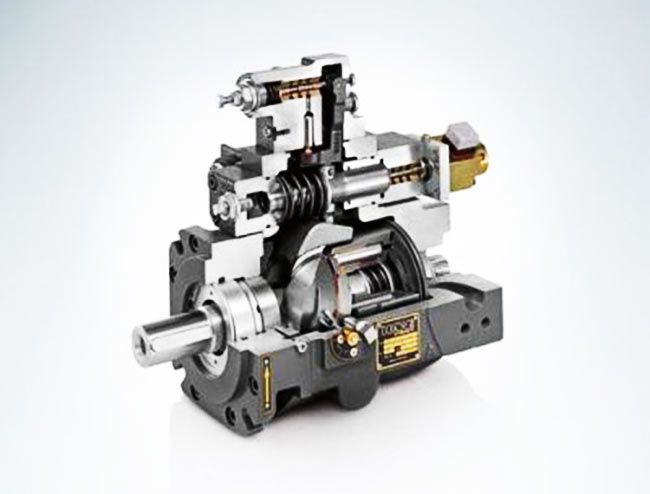

Bơm piston InLine hướng trục có dịch chuyển thay đổi loại V60N

Dịch chuyển của một máy bơm được xác định bằng thể tích chất lỏng mà bánh răng, cánh gạt hoặc piston sẽ bơm trong một vòng quay. Nếu một máy bơm có dung tích 30cm3, nó sẽ xử lý 30 ml chất lỏng trong một vòng quay.

  • Với một máy bơm dịch chuyển cố định, không thể thay đổi lượng chất lỏng ở mỗi vòng quay.
  • Với bơm dịch chuyển có thể cài đặt lượng chất lỏng được bơm ở mỗi vòng quay.

Ưu điểm chính của việc có thể thay đổi dịch chuyển của máy bơm là tiết kiệm năng lượng khi mạch không yêu cầu công suất tối đa của máy bơm.

Bơm pistoncánh gạt có sẵn trong các phiên bản dịch chuyển cố định và thay đổi. Bơm bánh răng chỉ có sẵn với dịch chuyển cố định.

bom huong truc co dich chuyen

Đặc điểm của bơm thủy lực

Các đặc điểm của bơm thủy lực là:

  • Áp suất Δp tính bằng bar
  • Tốc độ dòng chảy Qv biểu thị bằng l / phút: đây là thể tích chất lỏng do bơm cung cấp trong một thời gian nhất định
  • Dịch chuyển được biểu thị bằng cm3: đây là thể tích chất lỏng được bơm mỗi vòng quay
  • Tốc độ quay N tính bằng vòng / phút
  • Công suất thủy lực (Ph) được biểu thị bằng kW
  • Hiệu suất: đây là năng lượng hữu ích của máy bơm sau những tổn thất chủ yếu do ma sát.

Công thức tính công suất của bơm thủy lực:

cong thuc tinh cong suat bom thuy luc

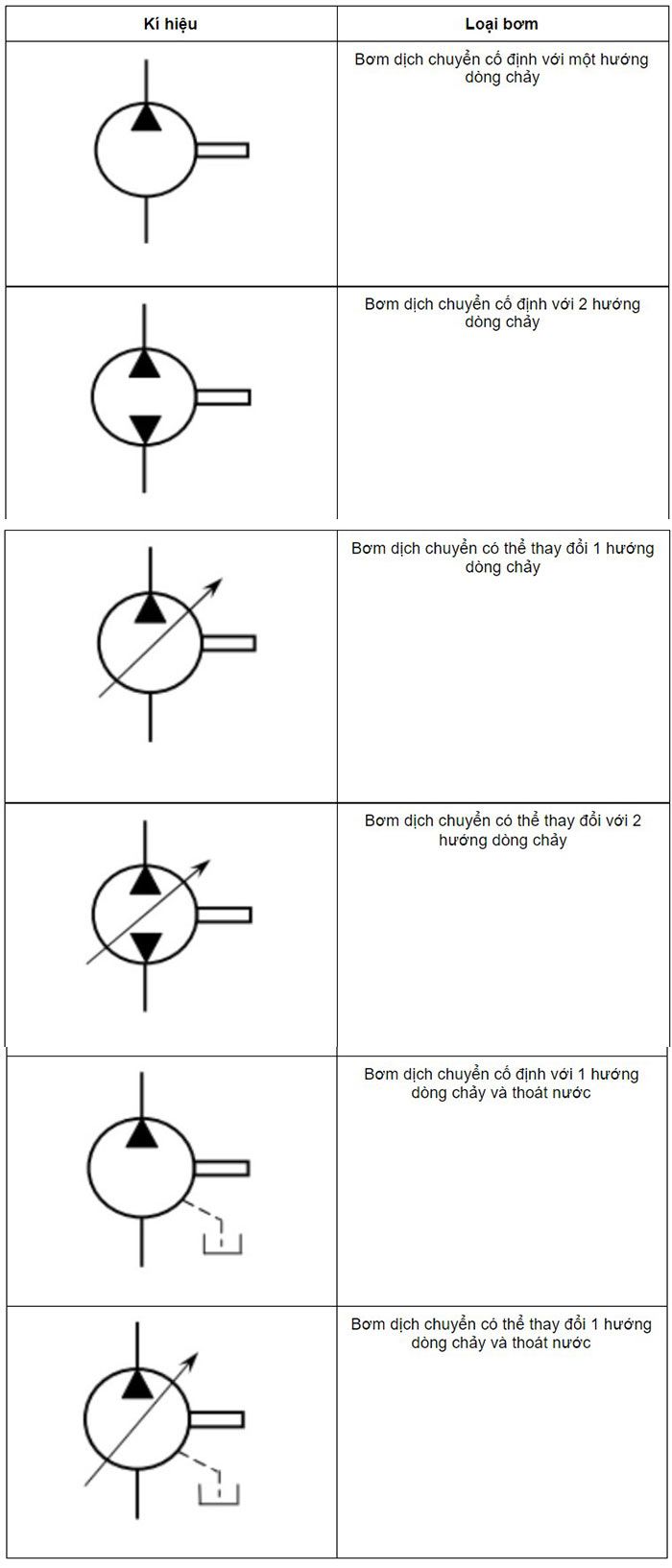

Những ký hiệu được sử dụng cho máy bơm thủy lực

ky hieu cua cac loai bom thuy luc

Các mức áp suất của bơm thủy lực

50 thanh

  • Áp suất hoạt động hiếm khi nhỏ hơn 50 bar

210 – 300 bar: máy bơm bánh răng

  • Áp suất tối đa thường là 250 bar
  • Áp suất phổ biến nhất được sử dụng bởi máy bơm bánh răng là 210 bar
  • 300 bar được sử dụng bởi một số máy bơm bánh răng bên trong.

300 – 450 bar: máy bơm piston

  • Máy bơm piston làm việc với áp suất cao, khoảng 450 bar
  • 300 – 350 bar là mức áp suất ngày càng được sử dụng rộng rãi trong mạch hở
  • 420 bar là mức tối đa được sử dụng để truyền dẫn thủy tĩnh trong mạch kín.

700 thanh

  • Tiêu chuẩn này được sử dụng để xử lý giắc cắm

7.000 bar: máy bơm khí nén

10.000 bar: hệ số áp suất

Bạn nên chọn loại máy bơm nào để sử dụng?

Bơm bánh răng bên ngoài

  • Chúng được sử dụng phổ biến hơn trong các ứng dụng thủy lực như máy tách log hoặc thang máy.

Bơm bánh răng bên trong

  • Chúng đặc biệt được sử dụng trong thủy lực tĩnh (ví dụ: máy công cụ, máy ép, v.v.) và trong các phương tiện hoạt động trong không gian hạn chế (xe nâng điện, v.v.).

Máy bơm cánh gạt

  • Chúng được sử dụng trong các máy đúc và phun trong công nghiệp, cũng như trong các thiết bị xây dựng.

Bơm piston

  • Chúng được sử dụng trong các ứng dụng liên quan đến áp suất cao (400 bar đến 700 bar), chẳng hạn như máy ép, máy chế biến nhựa, máy công cụ và thiết bị xây dựng.
  • Chúng được sử dụng để vận hành xi lanh thủy lực cho tải trọng cao.
  • Chúng cũng được sử dụng trong các thiết bị di động và xây dựng; tạo hình và dập kim loại; công cụ máy móc; và thiết bị mỏ dầu.
  • Một số máy bơm piston cũng được sử dụng để vận chuyển hydrocacbon dưới áp suất cao trong đường ống.
  • Chúng cũng có thể được sử dụng trong máy cắt tia nước. Trong trường hợp này, chất lỏng là nước chứ không phải dầu.

Máy bơm trục vít

  • Chúng được sử dụng để bơm chất lỏng nhớt như dầu thô dưới áp suất cao.

Hy vọng với những thông tin mà B2bmart.vn vừa tổng hợp được sẽ giúp cho bạn đọc hiểu rõ hơn về các loại máy bơm thủy lực và chọn được đúng loại phù hợp với yêu cầu sử dụng.
