Lựa Chọn Máy Uốn Kim Loại Tấm Thế nào Cho Phù Đúng?

Đăng 2021-11-23

Máy uốn kim loại là một máy công cụ được sử dụng để uốn các chi tiết và tấm kim loại dày đến 20 mm. Nó bao gồm một khuôn hình chữ V hoặc hình chữ U ( tùy thuộc vào hình dạng uốn mong muốn) và một đầu đột. Vật liệu cần uốn được đặt trên khuôn và được ép bằng đột dập, sau đó uốn tấm theo mức độ đã chọn.

Máy uốn kim loại được sử dụng trong các nhà máy sản xuất và gia công kim loại tấm trong nhiều lĩnh vực, chẳng hạn như lĩnh vực ô tô và hàng không.

Làm thế nào để chọn một máy uốn kim loại?

Trước tiên, bạn phải biết loại kim loại bạn muốn uốn (thép không gỉ, thép nhẹ 16 gauge, …)
Sau đó, bạn sẽ cần phải xác định các đặc điểm cụ thể cần tính đến khi tính toán độ uốn cong của bộ phận. Điều này bao gồm, ví dụ:

  • Độ bền kéo
  • Độ dày và chiều dài của kim loại
  • Chiều dài gấp hoặc uốn của máy uốn
  • Chiều rộng của chữ V
  • Bán kính bên trong của các bộ phận

Khi các đặc tính này đã được xác định, bạn phải tính toán trọng tải cần thiết cho hoạt động uốn.
Trọng tải là lực ép của phanh ép. Nó xác định lượng áp lực có thể được tạo ra bởi cú đấm trong quá trình uốn.

  • Trọng tải cao cho phép uốn cong các kim loại dày và cứng.
  • Trọng tải thấp phù hợp với kim loại mỏng.

** Cảnh báo: Trọng tải không chính xác (quá cao hoặc quá thấp) có thể làm hỏng máy ép của bạn hoặc bộ phận bạn đang uốn. Để tính toán trọng tải, hãy tham khảo hướng dẫn vận hành hoặc bảng trọng tải.

Bạn nên chọn công nghệ nào cho máy uốn ép của mình?

Có ba loại công nghệ cho máy:

Phanh ép thủy lực

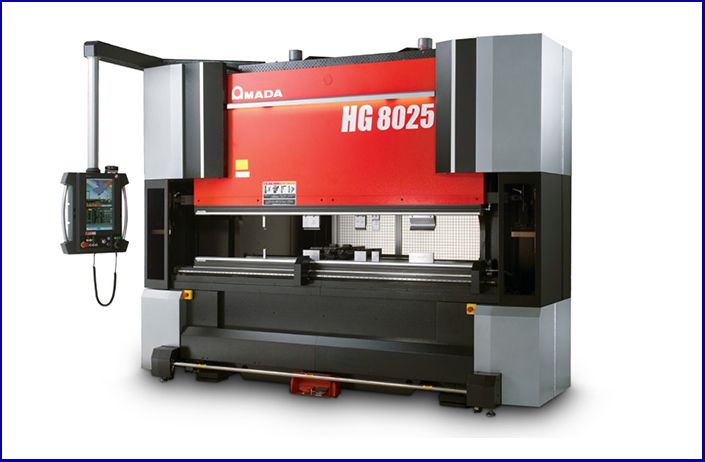

phanh ep thuy luc

Phanh ép thủy lực

  • Cái dập tấm di chuyển nhờ hệ thống xi lanh thủy lực.
  • Nó cho phép khả năng uốn cao (chiều dài uốn lên đến 8 m, lực lên đến 1.200 tấn).
  • Nó hoạt động liên tục ngay cả khi nó không bị uốn cong, điều này làm phát sinh chi phí điện năng.
  • Nó đòi hỏi phải bảo trì thường xuyên.
  • Nó mạnh hơn phanh điện.
  • Nó cũng rẻ hơn.
  • Nó phù hợp cho các hoạt động uốn cong đơn giản.

Phanh điện

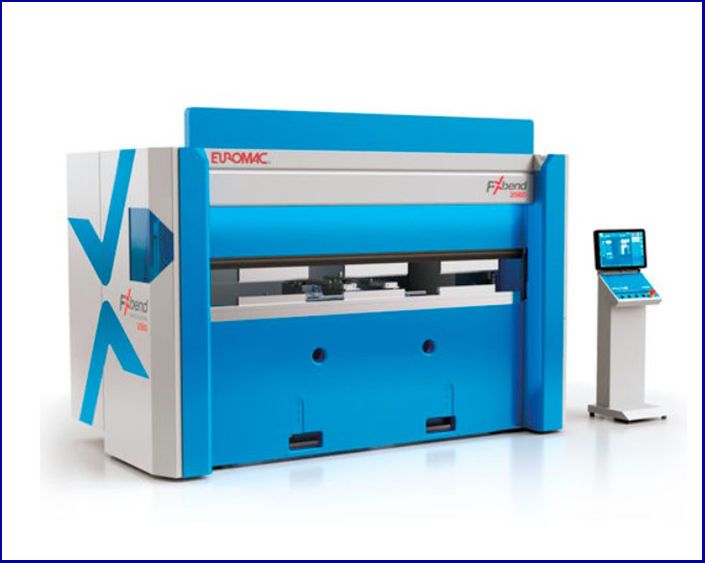

phanh bao chi dien

Phanh servo điện

  • Nó được trang bị động cơ servo thay vì xi lanh thủy lực.
  • Nó giúp đạt được năng suất cao hơn.
  • Động cơ servo chỉ sử dụng năng lượng khi máy thực hiện các hoạt động uốn.
  • Có ít bảo trì hơn.
  • Máy cung cấp tính linh hoạt hơn.
  • Nó đắt hơn phanh ép thủy lực, nhưng chi phí vận hành thấp hơn.

Phanh ép hỗn hợp

  • Nó là một phanh ép thủy lực được trang bị động cơ điện.
  • Có động cơ điện làm giảm việc sử dụng hệ thống thủy lực.
  • Nó kết hợp những ưu điểm của phanh ép thủy lực và điện.

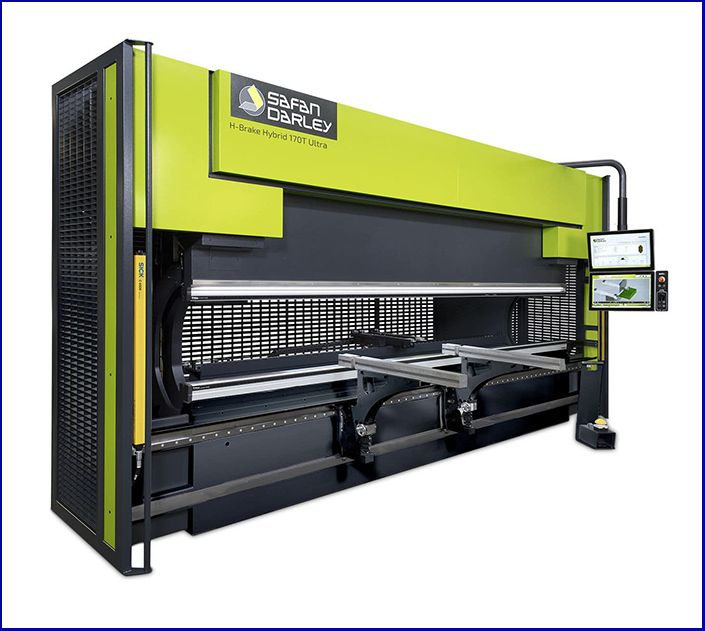

phanh bao chi hon hop

Phanh ép hỗn hợp

Các cấu hình nào cho phanh ép?

Có các cấu hình khác nhau cho phanh ép, cụ thể là:

Phanh ép Tandem

  • Là sự kết hợp của 2 phanh ép hoạt động đồng bộ với sự ăn khớp của cơ khí.
  • Loại phanh ép này thích hợp để uốn các chi tiết dài và dày.
  • Đối với các bộ phận dài trên 14 mét, thậm chí còn có cả phanh báo tridem.

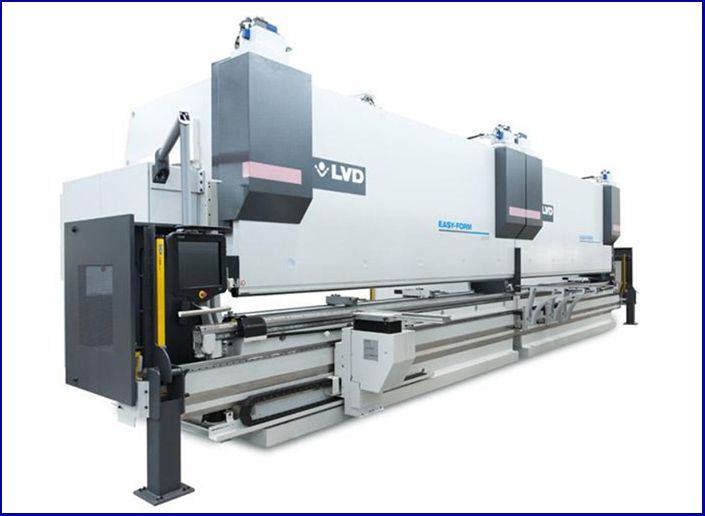

phanh bao chi tandem

Phanh ép Tandem

Phanh ép rô bốt

  • Ngày càng có nhiều phanh ép hiện đang được ghép nối với rô bốt để tạo thành một hệ thống uốn tự động.
  • Với hệ thống rô bốt tích hợp, máy có thể chọn độ uốn phù hợp theo các bộ phận được sản xuất và khối lượng sản xuất mà không cần sự can thiệp của người vận hành.
  • Công nghệ này giúp tăng năng suất đáng kể.

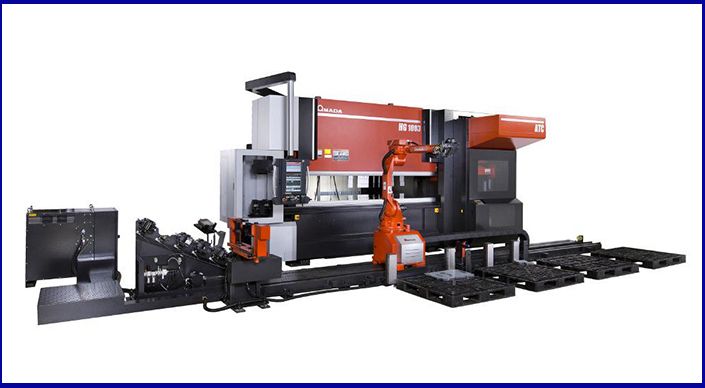

phanh bao chi robot

Phanh ép rô bốt

Bạn nên chọn kiểu uốn nào?

Có 2 kiểu uốn:

  • Uốn không khí
  • Uốn đáy

Những trường hợp nào bạn nên chọn uốn khí?

Trong điều kiện uốn không khí, phần cuối của đột và 2 mép của chữ V cho phép uốn cong tấm kim loại. Nhưng kiểu uốn này có nghĩa là có một tác động trở lại của lò xo của chi tiết gia công. Khi lực uốn yếu hơn, tấm kim loại sẽ đàn hồi trở lại như một vật đàn hồi khi cái dập tấm được gỡ bỏ.
Do đó, bạn phải điều chỉnh góc uốn theo lò xo kim loại trở lại và tính toán biên độ. Như vậy, đối với một khúc cua 90°, chẳng hạn cú đấm phải giảm xuống 85°.
Các yếu tố khác cần được tính đến khi tính toán biên độ này, chẳng hạn như độ dày của lưỡi đột, chiều dài của nếp gấp và độ mở của chữ V.
Kiểu uốn này được sử dụng phổ biến nhất để gia công kim loại tấm vì nó thích hợp cho các máy có công suất giảm, không giống như uốn đáy, cần nhiều lực hơn.

Những trường hợp nào bạn nên chọn uốn đáy?

Khi uốn đáy, cú đấm làm cong tấm kim loại với một lực cao (lớn hơn gấp 3 đến 5 lần so với uốn không khí) làm giảm hoặc thậm chí ngăn cản tác động trở lại của lò xo thường liên quan đến uốn không khí. Quá trình bắt đầu với việc uốn không khí sau đó tiếp tục rèn nguội được thực hiện ở đáy của V.
Phương pháp này cung cấp độ chính xác góc cạnh cao.
Nó phù hợp với kim loại tấm dày trên 2 mm.

Các tiêu chí lựa chọn khác cho một phanh ép là gì?

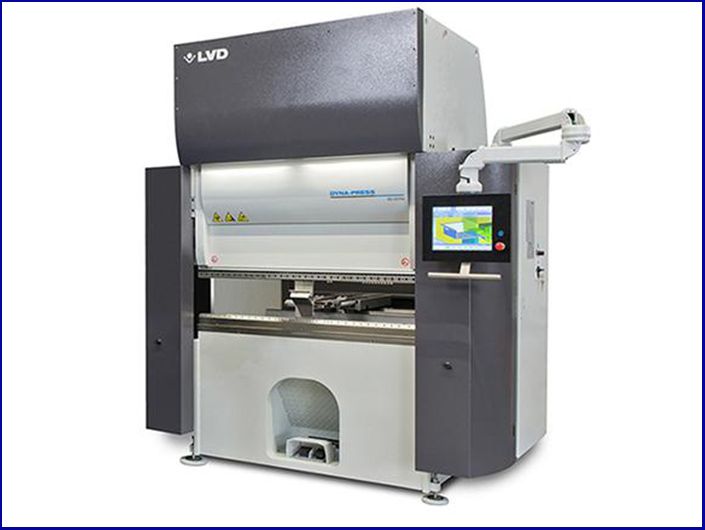

tieu chi chon phanh bao chi

Những tiêu chí nào khác là quan trọng để xem xét khi lựa chọn một phanh ép?

Backgauge

  • Đây là một dụng cụ đo có thể điều chỉnh để dừng chi tiết bằng cách căn giữa đường uốn vào lỗ hình chữ V của khuôn.
  • Nó cho phép bộ phận được uốn cong ở đúng vị trí.

Kiểm soát góc

  • Nó được sử dụng để bù đắp cho bất kỳ sự không chính xác nào trong phanh ép.
  • Cảnh báo: việc kiểm soát góc bị hạn chế trên một số bộ phận (nếu chúng quá nhỏ, các bộ phận có góc âm, v.v.).

Công cụ

  • Ví dụ, sử dụng kẹp thủy lực cho phép thời gian thay dao ngắn hơn.
  • Chiều dài kẹp cũng có ảnh hưởng đến độ chính xác của dao.
  • Đảm bảo tôn trọng lực ép tối đa để tránh làm hỏng dụng cụ.

Người vận hành an toàn

  • Khi thay đổi dụng cụ, hãy đảm bảo dừng động cơ hãm báo chí hoặc vặn nhỏ nhất.
  • Người vận hành không bao giờ được đặt tay vào bề mặt làm việc của dụng cụ.
  • Họ cũng không được mặc quần áo rộng hoặc chảy.
  • Cuối cùng, người vận hành không được làm việc ở phía sau máy.

B2bmart.vn hi vọng những kiến thức về máy uốn kim loại sẽ giúp anh em biết chọn lựa loại máy phù hợp với công việc của mình.
