Trình Tự Tính Toán Kích Thủy Lực

Hôm nay B2bmart sẽ gợi ý cho mọi người về  cách tính toán thiết kế kích thủy lực. Lực tăng hơn nhiều  lần do kích thủy lực tạo ra được duy trì bởi nguyên lý đòn bẩy thủy lực.

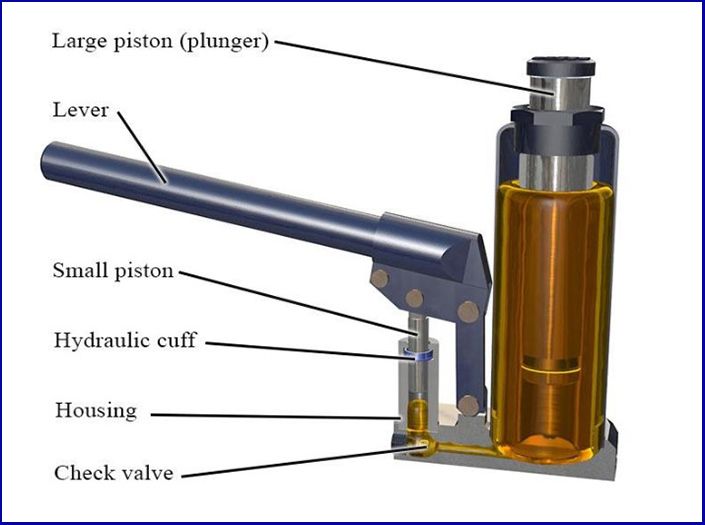

Các thành phần cơ bản của 1 kích thủy lực bằng tay

• pít tông lớn ( Plunger)
• xilanh nhỏ
• tay đòn
• Van 1 chiều (check valve hoặc one way valve)
• phần thân.
• Van xả

Tính toán thiết kế kích thủy lực

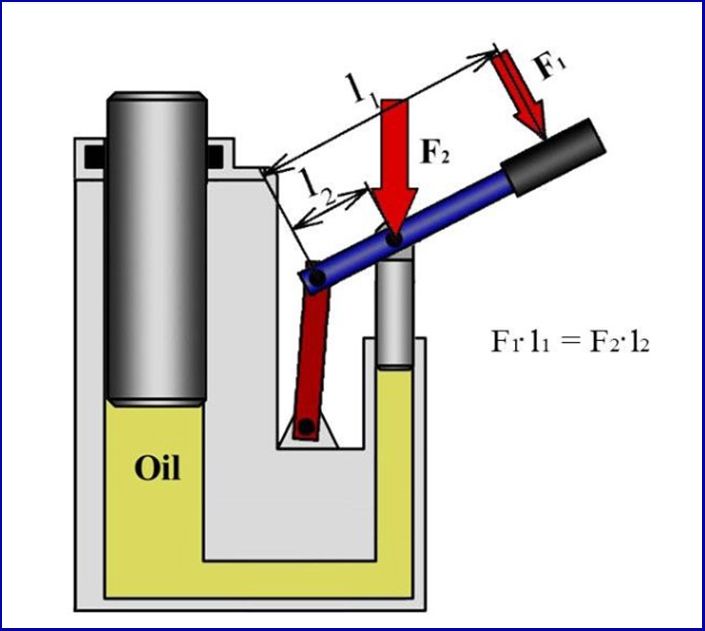

Cần gạt được đặt theo cách sao cho cánh tay giữa pít tông của máy bơm và trục nhỏ hơn cánh tay giữa trục và tay cầm mà lực tác dụng vào. Trong trường hợp này, nguyên tắc đòn bẩy cơ học được sử dụng, cho phép phóng đại lực tác dụng lên nhiều lần.

Cách hoạt động của kích thủy lực

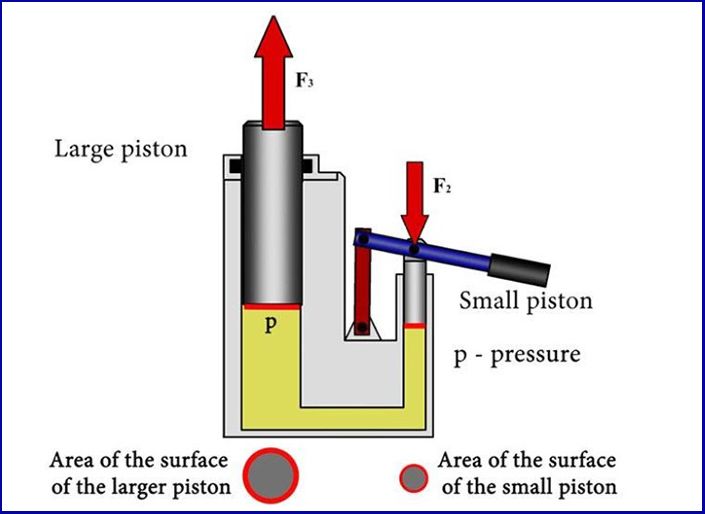

Với sự trợ giúp của nhỏ đòn bẩy cơ học, lực sẽ được tác động vào piston nhỏ, làm cho nó chuyển động xuống dưới. Áp suất dưới piston sẽ được tính bằng tỷ số giữa lực này với diện tích bề mặt của piston. Theo định luật thủy tĩnh học, áp suất tác dụng lên bề mặt chất lỏng được truyền theo mọi hướng như nhau đến tất cả các điểm của chất lỏng này.

Điều này có nghĩa là cùng nhỏ  áp suất sẽ tác động lên piston lớn.

Áp suất dưới cả hai piston là như nhau, nhưng diện tích bề mặt của piston lớn hơn thì lớn hơn, do đó nó có thể chịu nhỏ lực lớn hơn.

Diện tích của pít tông lớn (piston plunger) càng lớn và diện tích của pít tông nhỏ càng nhỏ thì hệ số khuếch đại có thể thu được bằng cách sử dụng đòn bẩy thủy lực càng lớn. Tổng dịch chuyển của piston lớn sẽ phụ thuộc vào thể tích chất lỏng được chuyển bởi piston nhỏ.

Diện tích bề mặt của pittông thứ hai lớn hơn; do đó khoảng cách mà nó được dịch chuyển sẽ nhỏ hơn khoảng cách mà piston đầu tiên đã được dịch chuyển.

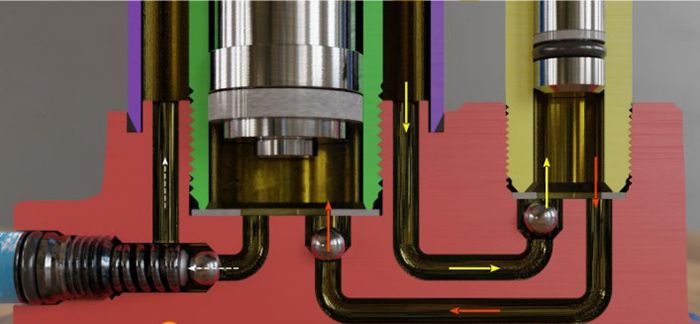

Các van nhỏ 1 chiều cho phép chất lỏng chảy theo một hướng và không cho phép chất lỏng chảy theo hướng ngược lại.

Bây giờ khi chúng ta kéo tay cầm lên trên, piston nhỏ cũng sẽ di chuyển lên trên. Thể tích của không gian bên dưới nó sẽ bắt đầu tăng lên và áp suất sẽ giảm xuống. Van một chiều  sẽ cho chất lỏng ra khỏi bể và vào không gian bên dưới piston nhỏ.

Van 2 được lắp đặt theo cách không cho phép chất lỏng chảy ra khỏi vị trí của nó dưới pít tông lớn. Khi piston nhỏ lên đến đỉnh, chúng ta sẽ bắt đầu tạo áp lực lên đòn bẩy nhỏ lần nữa. Van 1 sẽ không cho chất lỏng vào khoan, và van 2 sẽ cho phép chất lỏng từ bên dưới piston nhỏ chảy vào không gian bên dưới piston lớn, sẽ di chuyển lên trên nhỏ chút.

Chu trình này có thể được lặp lại nhiều lần: cần di chuyển lên trên và khoang dưới pít tông của máy bơm được lấp đầy, cần di chuyển xuống và chất lỏng bị đẩy ra không gian bên dưới pít tông lớn. Nếu cần hạ tải, van xả được mở và pit tông lớn di chuyển xuống dưới tác dụng của khối lượng của chất tải, đồng thời chất lỏng từ dưới nó đi vào khoang chứa dầu.

* Chú ý khi tính toán: Bạn phải cân đối cánh tay đòn của đòn bẩy sao cho sức người  không nên vượt quá 500N để dễ dàng vận hành hoặc sử dụng khí nén để kích thủy lực.

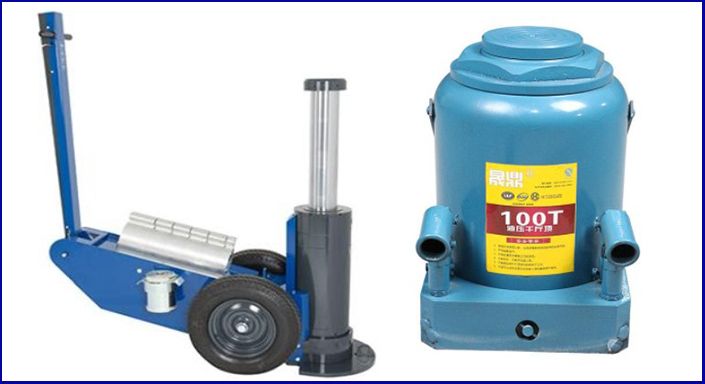

Hiện nay kích tay có thể được thiết kế lên đến hàng trăm tấn với nhiều hình dạng khác nhau.

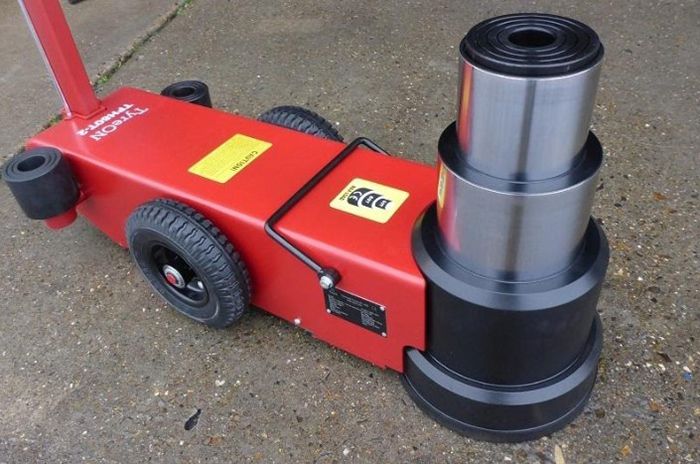

Kích thủy lực sử dụng khí nén

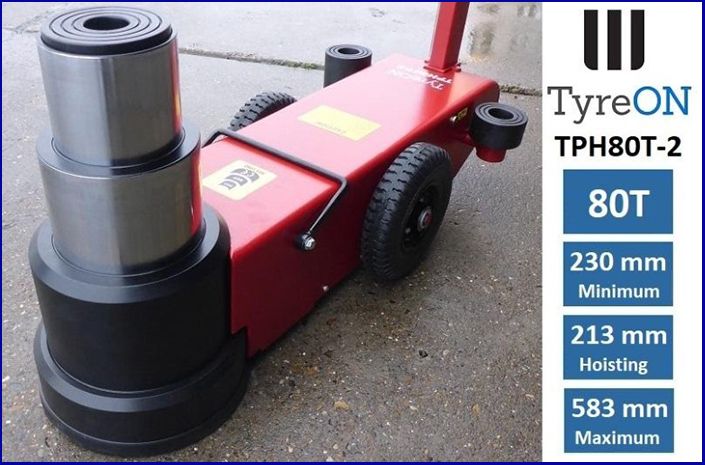

Để giảm sức người thì kích trục thủy lực sử dụng khí nén là một ý tưởng tuyệt vời. Hiện nay, có các loại kích từ 0 đến 80 tấn dùng để nâng an toàn xe tải, xe kéo, xe thương mại, xe buýt, thiết bị xây dựng và di chuyển trên đất, máy công nghiệp, xe nông nghiệp và xe nâng.

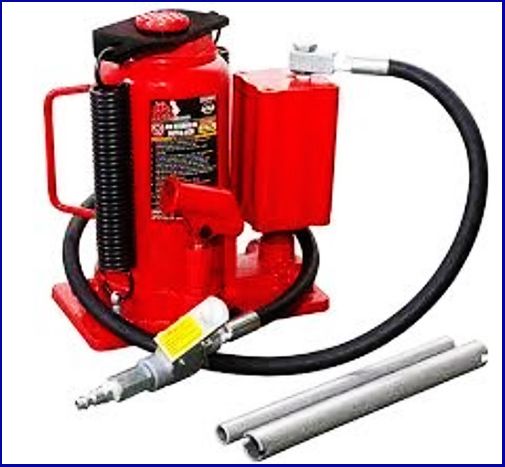

Với chiều cao tối thiểu 23 cm, hầu hết mọi điểm nâng đều có thể tiếp cận được, cho phép nâng toàn bộ các loại xe lên. Với chiều cao kích gần 60 cm, máy và xe có trục cao đều dùng được

Như vậy, B2bmart.vn đã trình bày đến quý bạn đọc về trình tự thiết kế kích thủy lực bằng tay và dùng khí nén, ngoài ra các bạn cần tìm hiểu thêm về nguyên tắc an toàn. Vị trí đặt kích để đảm bảo an toàn trách lật xe hoặc hư hại thiết bị.
