Tính Toán Tời Phụ Cho Cầu Tự Hành 15 Tấn 6 Đốt

Cập nhật 2022-02-2635

Bài viết hôm nay sẽ giới thiệu về trình tự tính thiết kế tời phụ trên cẩu 15 tấn tự hành, số liệu cụ thể áp dụng trên cẩu Dongyang Hàn Quốc model  SS3506

Thông số cầu DongYang, Mole SS3506, sức nâng lớn nhất 15.000 Kg cần thiết để lắp tời phụ

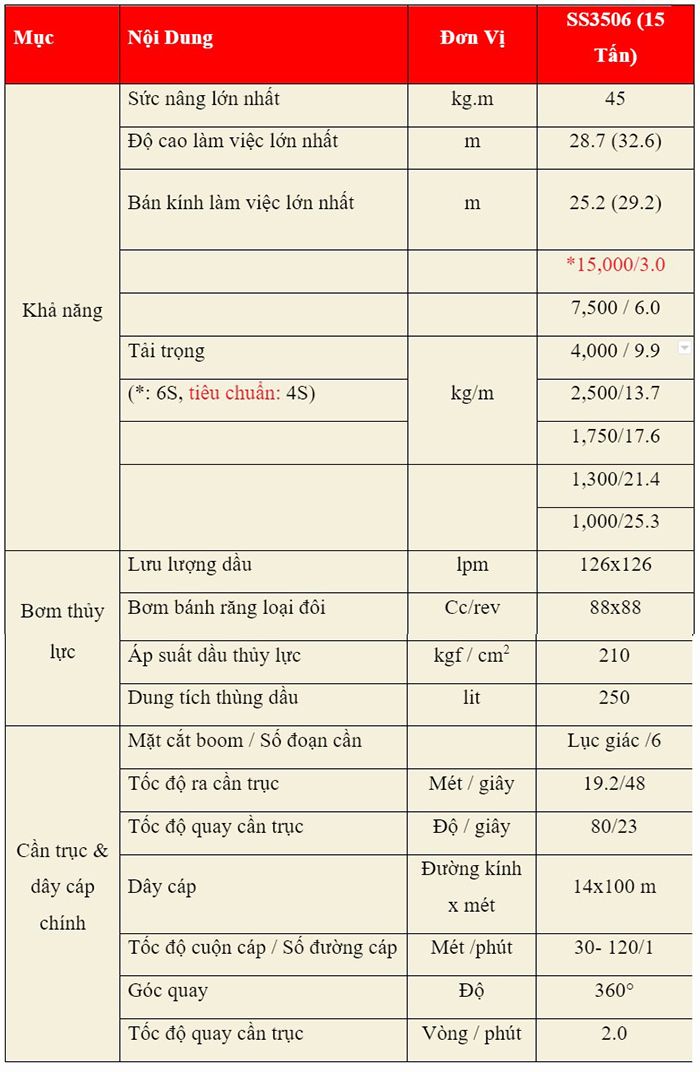

cac thong so can thiet de lap toi phu

Trinh tự tính thiết kế tời

Xác định tải trọng nâng cho phép (phụ thuộc phần cơ khí)

Theo khuyến cáo nhà sản xuất cẩu hoặc ta chọn theo tải trọng của đốt nhỏ nhất với chiều cao nâng 28.7 m khi ra hết cần chính và 32.6m khi sử dụng cần phụ thì tải trọng nâng của tời chỉ tối đa  3 tấn, không cần lớn hơn,

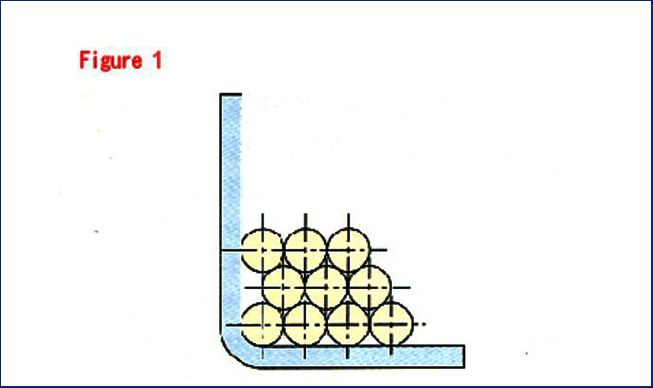

xac dinh chieu dai cap

Xác định chiều dài cáp cần thiết

Cáp  được quấn vào trống tời. Trong lớp thứ hai trên, cáp chồng lên nhau ở lớp trên khớp vào rãnh giữa các cáp  liền kề ở lớp dưới. Tuy nhiên, ở đây, như trong Hình 2, việc tính toán được thực hiện bằng cách cuộn dây được căn chỉnh chặt chẽ vì nó phù hợp với trạng thái hiện tại và tạo điều kiện thuận lợi cho việc tính toán.

– Đường kính ngoài trống tời: Do (mm)

– Đường kính cáp: drope mm

– Đường kính vòng tròn  của cáp trên tang: D = (Do + drope) mm

– Đường kính vòng tròn cao độ của cáp  ở lớp thứ i:

      Di ​​= Do + (2i-1) x drope  (mm)

– Chiều rộng trống tời: B (mm)

– Chiều dài cuộn dây: L  (mm)  (ở đây ta cần tối thiểu 100m)

– Đường kính mặt bích trống tời: Df  (mm)

– Lớp tiêu chuẩn: Ds = (Do + Df) / 2 mm

– Lớp chuẩn được xác định bằng đường kính vòng tròn cao độ (Di) của cáp  trên lớp mà giá trị tính toán (Ds) gần nhất với số nguyên.

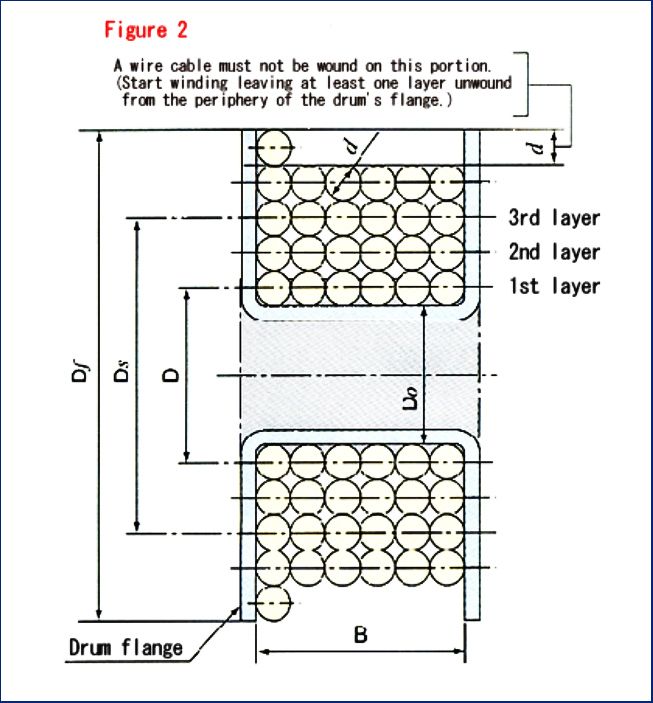

tinh toan thiet ke toi

– Chiều dài dây quấn lớp 1 (m) L1 = π (B / d-1) x (Do + d) / 1.000

– Chiều dài dây quấn lớp thứ 2 (m) L2 = π (B / d-1) x (Do + 3d) / 1.000

– Chiều dài dây quấn lớp thứ 3 (m) Li = π (B / d-1) x {Do + (2i-1) x d} / 1.000

– Chiều dài dây quấn ở lớp thứ n (m) Ln = π (B / d-1) x {Do + (2n-1) x d} / 1.000

Lớp ngoài cùng (mm) n = (Df-Do) / 2d-1 (Cắt ngắn thành một số nguyên)

– Chiều dài dây quấn (m) L = L1 + L2 + ……… + Ln

Ví dụ cụ thể như sau: Trong trường hợp của  giảm tốc motor  Rexroth GFT 9W2-9104 với tỉ số giảm tốc  47.6

Thông số  motor thủy lực dẫn động tời phụ

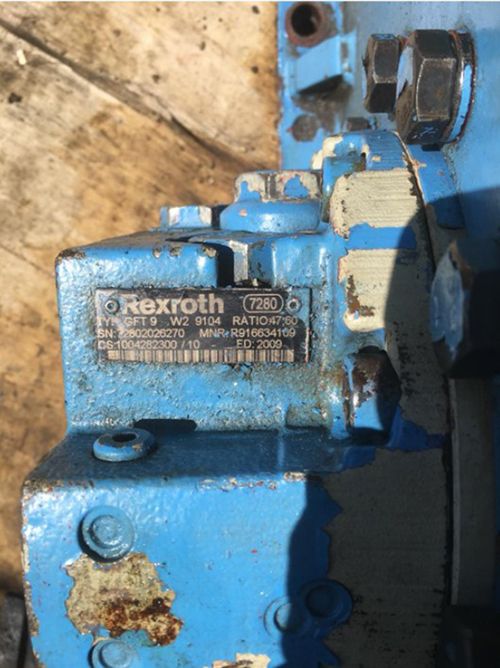

motor dan dong toi phu

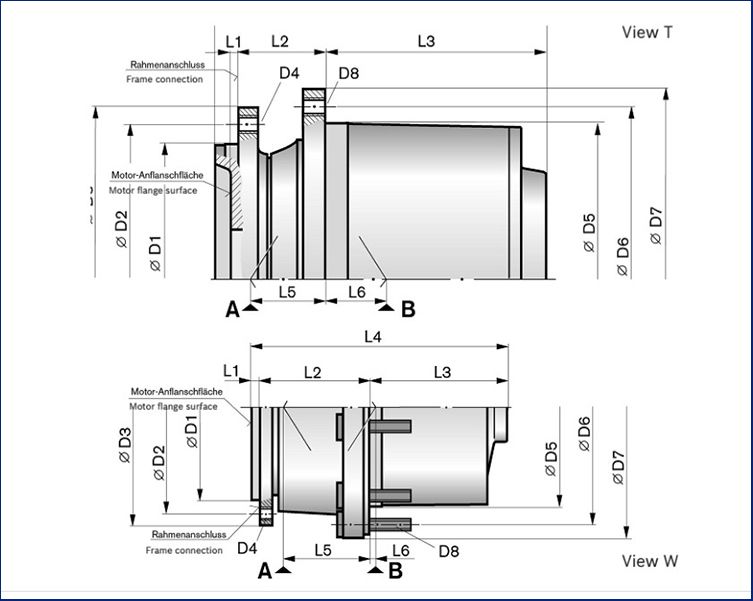

thong so cua motor dan dong

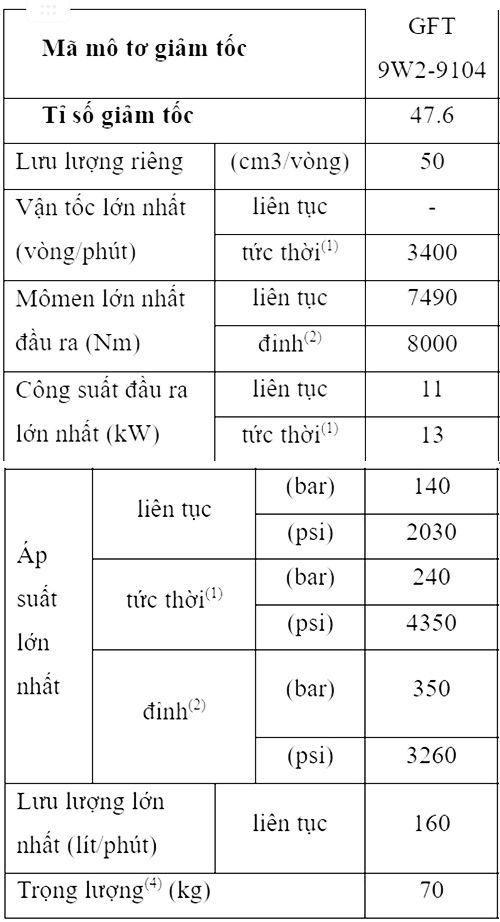

thong so ky thuat cua motor an dong

– Đường kính dây cáp: drope = 14 mm

– Đường kính tang trống tời: Do = 370mm

– Đường kính mặt bích trống tời: Df = 213mm

– Chiều rộng tang trống tời: B = 340 mm

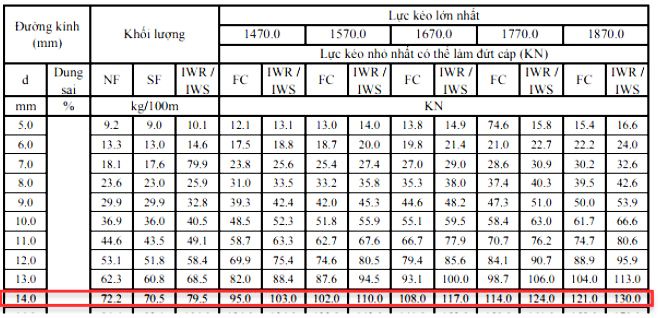

– Lực phá hủy cáp: Wr = 121 kN

thong so ky thuat cua motor dan dong

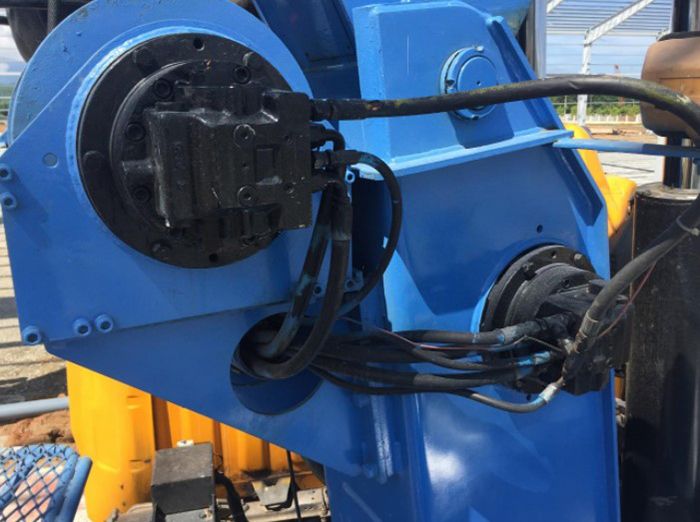

dau noi duong ong toi phu

so do dau noi duong ong toi phu

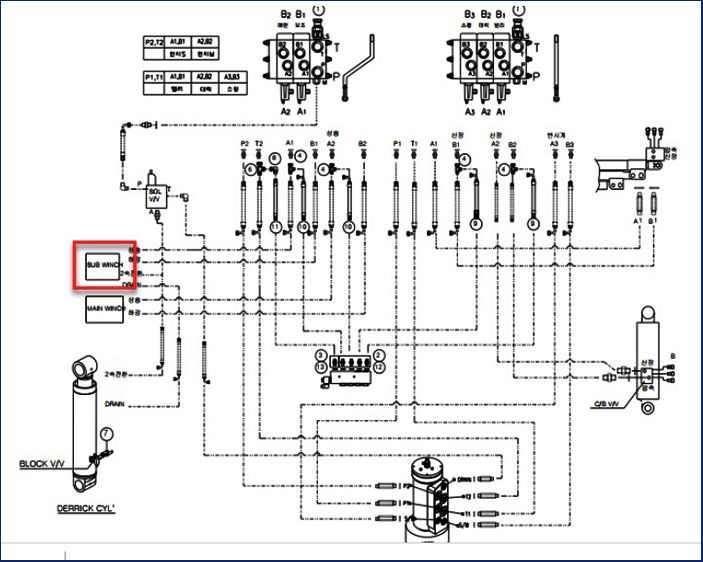

Sơ đồ đấu nối đường ống dầu tời phụ

Hy vọng qua bài dịch về tính toán tời cho cẩu tự hành 15 tấn này các bạn đọc của B2bmart.vn sẽ lựa chọn cho mình một tời phụ phù hợp.
