Tác Dụng Của Việc lắp Đặt Van Tiết Lưu Trong Hệ Thống

Van tiết lưu được sử dụng trong nhiều loại hệ thống bao gồm hệ thống thủy lực. Tác dụng của van tiết lưu là tăng hoặc giảm lưu lượng bằng cách đóng hoặc mở lỗ tiết lưu. Trong mạch thủy lực, van tiết lưu cũng ảnh hưởng đến chức năng của bộ truyền động. Nói cách khác, van tiết lưu được sử dụng để điều chỉnh tốc độ. Tốc độ được điều chỉnh thông qua lưu lượng.

Van tiết lưu có kích thước nhỏ và được sử dụng để điều khiển lưu lượng của chất lỏng thủy lực. Có nhiều loại van với kích thước, chức năng và hình dạng khác nhau, do đó cần đảm bảo chọn đúng loại van tùy theo chức năng yêu cầu thiết bị truyền động thủy lực thực hiện.

Hầu hết các van tiết lưu có tùy chọn giữa giảm bớt hay chặn hoàn toàn dòng chảy bằng cách hạ supap. Nhờ có xupap ren mảnh và diện tích đế van lớn, van có thể ngăn dòng chảy một cách chính xác. Van tiết lưu được sử dụng để điều khiển dòng chảy chất lỏng trong các loại đồng hồ đo loại nhỏ nhằm tránh đồng hồ bị hư hỏng bởi áp suất cao đột ngột trong chất lỏng.

>> Xem thêm: Các loại van thuỷ lực và cách phân loại

Các loại van tiết lưu

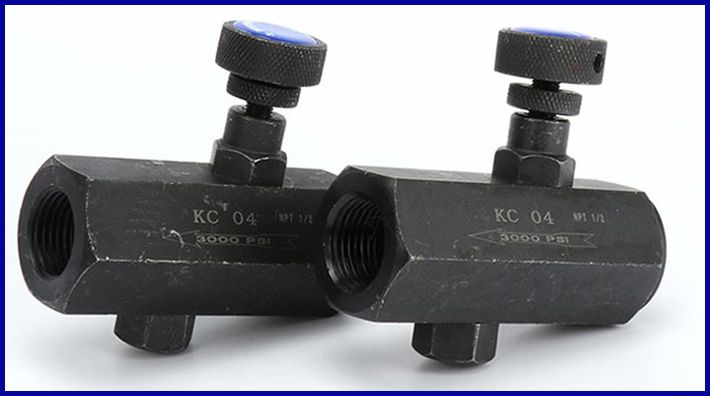

Van tiết lưu thuỷ lực

Có 8 loại van tiết lưu từ loại van lỗ đơn giản đến van điện từ thủy lực vòng kín phức tạp. Các van phức tạp hơn sẽ tự động điều chỉnh áp suất và nhiệt độ. Các loại van tiết lưu khác nhau bao gồm:

• Van Orifices
• Van điều chỉnh dòng chảy (Flow regulators)
• Van không điều chỉnh dòng chảy (Bypass flow regulators)
• Van kiểm soát dòng chảy theo yêu cầu (Demand compensated flow controls)
• Van lưu lượng thay đổi bù áp suất (Pressure compensated variable flow valves)
• Van bù áp suất và nhiệt độ (Pressure and temperature compensated)
• Van tuần tự (Priority valves)
• Van giảm tốc (Deceleration valves)

Tác dụng của van tiết lưu

Van tiết lưu là một thiết bị điều khiển dòng chảy trong hệ thống thủy lực với giá thành thấp. Lưu lượng có thể thay đổi ngay cả với một vị trí van tĩnh. Các loại van tiết lưu phức tạp hơn có thể đảm bảo duy trì lưu lượng dòng chảy còn lại. Các yếu tố áp suất và nhiệt độ dẫn đến sự thay đổi tốc độ dòng chảy. Bất kỳ sự thay đổi nào về nhiệt độ đều có thể gây ra sự thay đổi độ nhớt của chất lỏng và do đó thay đổi tốc độ dòng chảy.

Van tiết lưu giúp duy trì lưu lượng hiệu chuẩn không đổi. Các van này dễ dàng đóng lại chỉ với một lực siết bằng ngón tay nhờ có một lỗ tiết lưu nhỏ và lực khuếch đại lớn. Van cho phép điều chỉnh chính xác giúp duy trì dòng chảy chất lỏng. Van tiết lưu cũng có thể dừng dòng chảy.

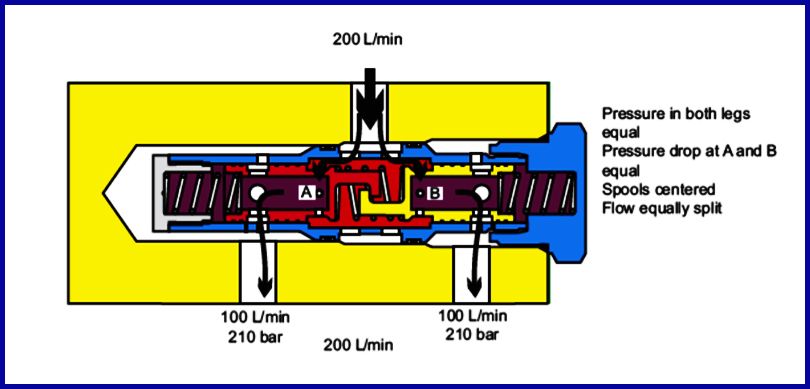

Van chia lưu lượng bằng tiết lưu

Cần lưu ý, không sử dụng van điều khiển loại kim (needle control valve) cho các trường hợp đóng ngắt đơn giản vì loại van này không tắt nhanh được và cần nhiều vòng để mở hoặc đóng hoàn toàn để hạn chế dòng chảy.

Có nhiều cách đo lưu lượng khác nhau và không yêu cầu thể tích đo trên một đơn vị thời gian đối với van. Để chọn đúng loại van tiết lưu hoặc sử dụng đạt hiệu quả tối đa cần phải biết cách đo hoặc quy định lưu lượng. Các cách để đo lưu lượng bao gồm:

• Lưu lượng thể tích: tính toán tốc độ quay của trục động cơ hoặc tốc độ tuyến tính của cần piston được biểu thị bằng cm3/giây hoặc cm3/phút.
• Trọng lượng chất lỏng: tính toán công suất được biểu thị bằng kg/giây.
• Lưu lượng khối lượng: tính toán lực quán tính trong quá trình tăng hoặc giảm tốc, được biểu thị bằng kg/giây hoặc kg/phút.

Khi chọn đúng loại van tiết lưu cho hệ thống thủy lực có thể đảm bảo các vấn đề về nhiệt độ và áp suất sẽ được giải quyết. Van tiết lưu thường được chế tạo từ đồng thau, thép cacbon, kẽm, thép không gỉ và chất liệu tổng hợp. Cần đảm bảo chọn đúng loại van đáp ứng các thông số kỹ thuật của hệ thống thủy lực.

Trên đây là các tác dụng của van tiết lưu. Hy vọng những thông tin mà B2bmart.vn tổng hợp được sẽ giúp bạn đọc hiểu rõ hơn về loại van này và lựa chọn đúng loại van cho hệ thống thủy lực của mình.

Theo Finotek
