Phương Án Dẫn Động Bơm Thuỷ Lực Hoặc Thiết Bị Trên Xe Chuyên Dụng

Cập nhật 2021-11-28434

Hôm nay, B2bmart tiếp tục giới thiệu đến các bạn đọc về 37 loại xe phổ biến hiện nay. Phương án lai bơm thủy lực hay thiết bị chuyên dụng, ưu nhược điểm giữa chúng là gì?.

Các loại xe chuyên dùng có thể kể đến bao gồm:

  1. Xe cứu thương
  2. Xe hiến máu
  3. Xe chở tội phạm
  4. Xe trộn bê tông
  5. Xe bơm bê tông
  6. Xe chở xi măng
  7. Xe tự đỗ
  8. Xe cuốc
  9. Xe xúc
  10. Xe ủi
  11. Xe bang
  12. Xe rải nhựa đường
  13. Xe lu
  14. Xe tải cẩu
  15. Xe cẩu
  16. Xe nâng
  17. Xe rác
  18. Xe bảo ôn
  19. Xe đông lạnh
  20. Xe chở ôtô
  21. Xe chở gia súc
  22. Xe chở và phóng tên lửa
  23. Xe gặt đập
  24. Xe chở khách ở sân Golf
  25. Xe nhà vệ sinh công cộng
  26. Xe rút hầm cầu
  27. Xe sửa điện
  28. Xe tưới cây xanh
  29. Xe chở nước
  30. Xe chở khí hóa lỏng
  31. Xe chở xăng
  32. Xe chở nước uống đóng chai
  33. Xe truyền hình lưu động
  34. Xe sân khấu lưu động
  35. Xe ATM lưu động
  36. Xe chở thang ở sân bay
  37. Xe chở cây

Bài toán trích công suất Ưu khuyết điểm các phương án nguồn lai cho thiết bị chuyên dùng:

Dùng động cơ điện

Ưu điểm:

Không cần mua một động cơ mới, không cần gắn thêm thiết bị trích công suất động cơ.

Khuyết điểm:

– Cần tính toán lại máy phát cà Accu để đủ nguồn điện cung cấp chủ thiết bị chuyên dùng.

– Sau khi tính toán lại bình Accu và máy phát mới cần xem lại bố trí trên ôtô như thế nào.

– Khả năng lấy công suất phụ thuộc việc bố trí Acquy mới và máy phát mới trên xe.

– Cần tính toán kỹ về giá thành, thời gian sử dụng.

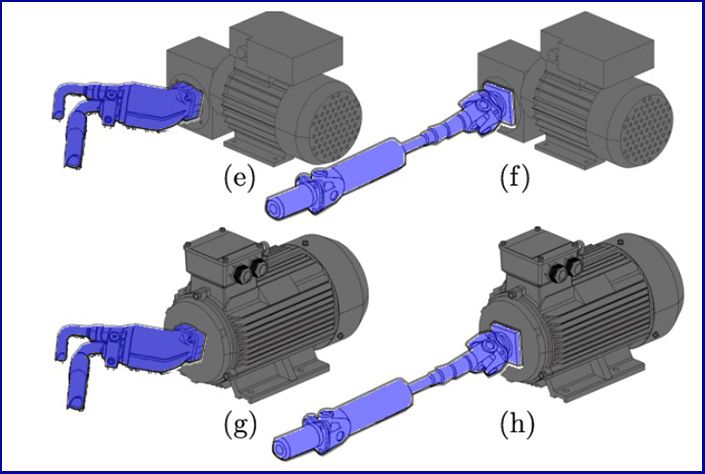

hinh thuc dan dong bom thuy luc

e) Bơm thủy lực lắp động cơ điện qua bộ giảm tốc

f) Bơm thủy lực lắp động cơ điện qua bộ giảm tốc và trục các đăng

g) Bơm thủy lực  lắp PTO trực tiếp .

g) Bơm thủy lực  lắp PTO trực tiếp và trục khớp các đăng

Các hình thức  dẫn động bơm thủy lực thông qua động cơ điện

Trích công suất của động cơ xe

Ưu điểm:

– Không cần tính toán lại Accu, máy phát điện.

– Không cần mua động cơ mới.

Khuyết điểm:

– Hộp số phải cho phép trích công suất (thông qua PTO – Power Take Off) phải xem xe cơ sở có cho phép hay không.

– Khả năng trích công suất có hạn.

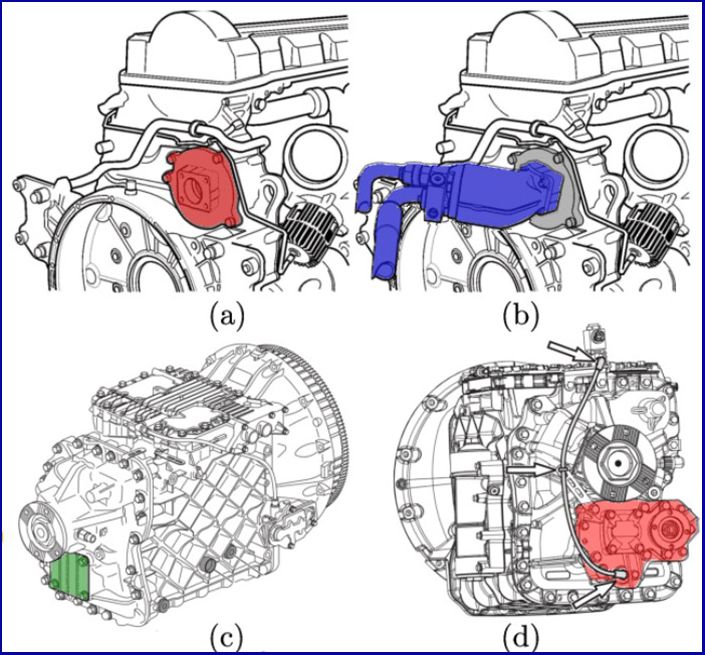

vi tri lap bom thuy luc tren xe chuyen dung

a) Giá đỡ PTO phía sau động cơ diesel;

b) Động cơ điêzen có gắn bơm thủy lực;

c) Truyền với ngàm PTO trực tiếp;

d) Bộ truyền có bánh răng PTO

4 vị trí trí lắp bơm thủy lực lên động cơ và hộp số xe tải

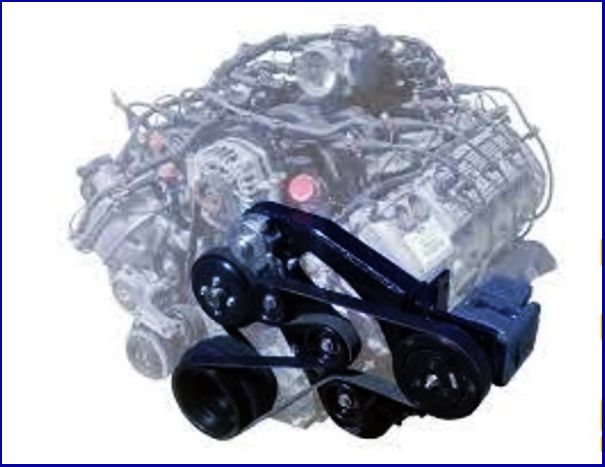

bom thu luc dan dong qua bo truyen dai

Bơm thủy lực dẫn động bởi trục khuỷu động cơ qua bộ truyền đai

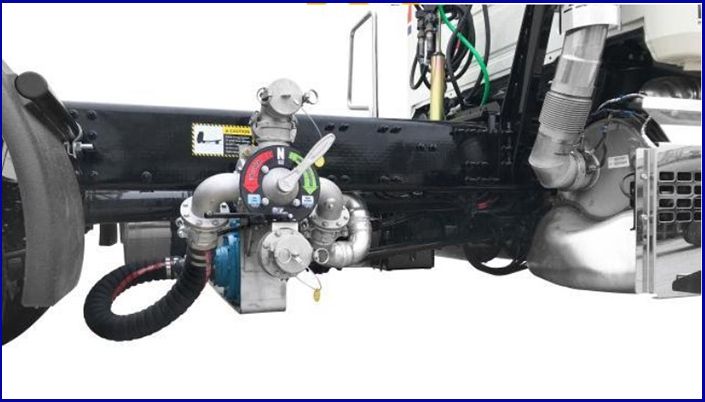

bom nhien lieu tren xe dau keo

Bơm nhiên liệu hãng Blackmer or Roper lắp trên xe đầu kéo dẫn động bởi PTO loai gián tiếp (có các đăng)

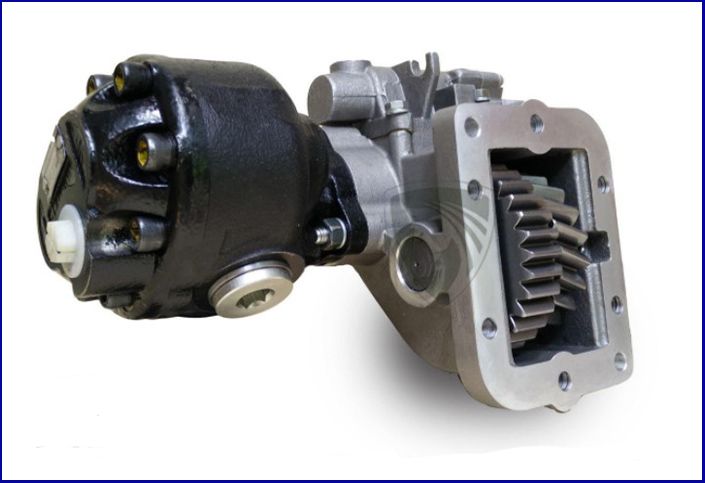

bom thuy luc tren xe tai

Bơm thủy lực được lắp trực tiếp trên PTO trên các xe tải TATA Daewoo

Lấy công suất từ 1 động cơ phụ khác (không phải từ động cơ xe)

Ưu điểm:

– Sau khi có công suất thiết bị chuyên dùng, chỉ cần chọn động cơ phù hợp với nó  đơn giản, không cần trích công suất từ động cơ, không cần tính toán lại nhiều.

– Công suất cung cấp cho thiết bị chuyên dùng có thể rất lớn (chọn động cơ lớn).

Khuyết điểm:

– Cần phải đem theo động cơ (xe phải có không gian chứa động cơ).

– Nếu chọn 1 động cơ điện, ở nơi sử dụng không có nguồn điện thì không thể sử dụng được.

– Liên quan đến cộng hưởng dao động 2 động cơ

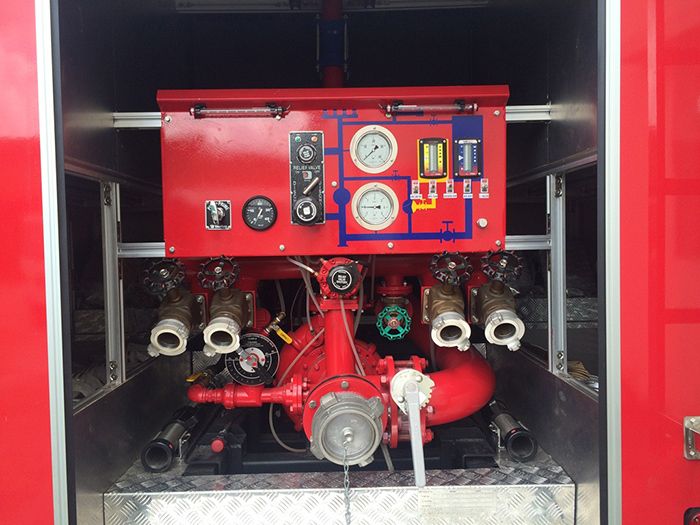

dong co tren xe cuu hoa

Động cơ trên xe cứu hoả

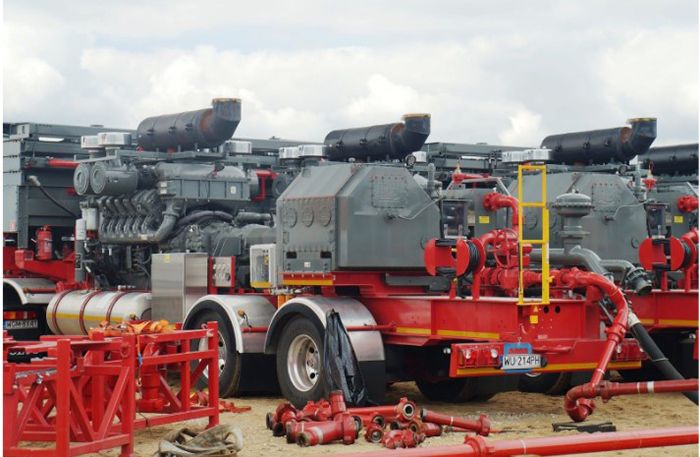

dong co roi tren xe chuyen dung

Xe chuyên dụng sử dụng động cơ rời để lai thiết bị

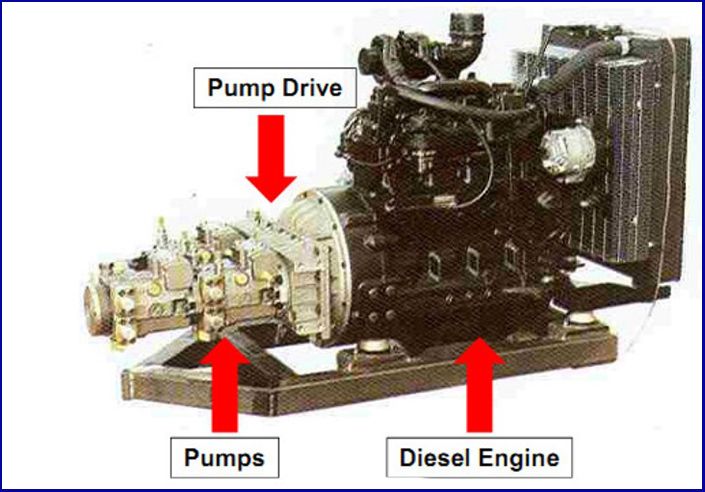

he thong dong co tren xe chuyen dung

Đến đây bạn đọc B2bmart.vn đã hình dung rõ nét về các kiểu lai bơm hoặc thiết bị chuyên dụng, ưu nhược điểm của từng loại và cách áp dụng vào thực tế của các bạn. Chúc các bạn thành công.
