[Hướng Dẫn] Tính Toán Ổn Định Chân Chống Cẩu Tự Hành

B2bmart sẽ giới thiệu đến bạn đọc về Công thức tính toán ổn định của chân chống – Crane outrigger cho xe bơm bê tông và cẩu tự hành. Chủ đề này được tìm kiếm trên nhiều diễn đàn lớn. Bài viết hôm nay sẽ phần nào hỗ trợ anh em nắm được cách tính cơ bản.

Quyết định bởi độ cứng cho phép của đất. Bạn không chắc mình cần tấm đệm hoặc tấm lót đỡ chân chống kích thước đảm bảo cho hoạt động hoặc công trường của mình? Khám phá cách tính toán độ dày và diện tích bệ nâng và bệ cẩu với DICA!

Nhiều yếu tố cần được xem xét khi bố trí các cần trục di động trên công trường một cách an toàn. Theo các giảng viên xử lý vật liệu, lỗi phổ biến nhất trong số đó là việc đặt cũi không đầy đủ dưới các tấm đệm ra của cầu trục. Công thức sau đây có thể được sử dụng để tính toán áp lực chịu lực của cầu trục di động.

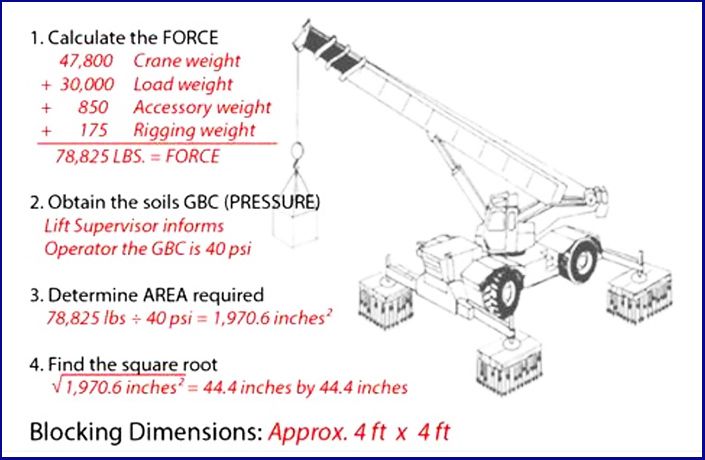

• Tính toán lực:

Trọng lượng bản thân cẩu: 48000 lbs

Tải trọng nâng: 30000 lbs

Phụ kiện( Móc cẩu,…): 870lbs

Thanh giằng:  175lbs

Lực hay tải trọng đè lên hệ chân chống là 78825 lbs

• Tính toán áp lực lên nền nhà cho phép

Theo tiêu chuẩn áp lực này  là  40psi

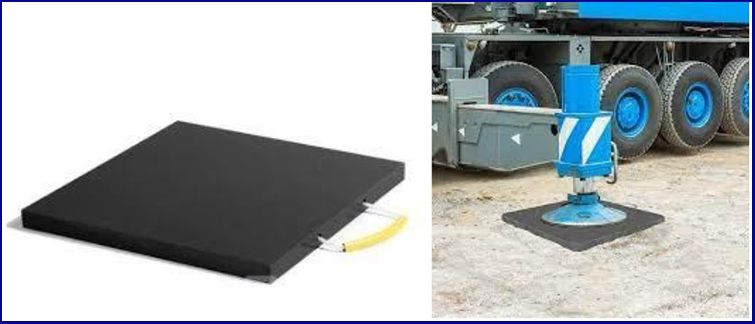

• Xác định diện tích yêu cầu của tấm đệm chân chống

78825 lbs: 40 psi= 1,970.6 inch vuông

• Kích thước vuông của tấm đệm

(1,970.6) ½=44.4 inch

Kích thước của tải bê tông để đỡ chân cẩu là  4ft* 4ft

Thông tin ở đây không nhằm mục đích thay thế cho lời khuyên từ chuyên gia an toàn hoặc cố vấn pháp lý mà bạn có thể giữ lại cho các mục đích của riêng mình. Giúp bạn định kích thước các miếng đệm ngoài của xe cẩu  của bạn. Khi làm việc với xe tải cần trục thủy lực, bạn không thể dựa vào lốp của nó.

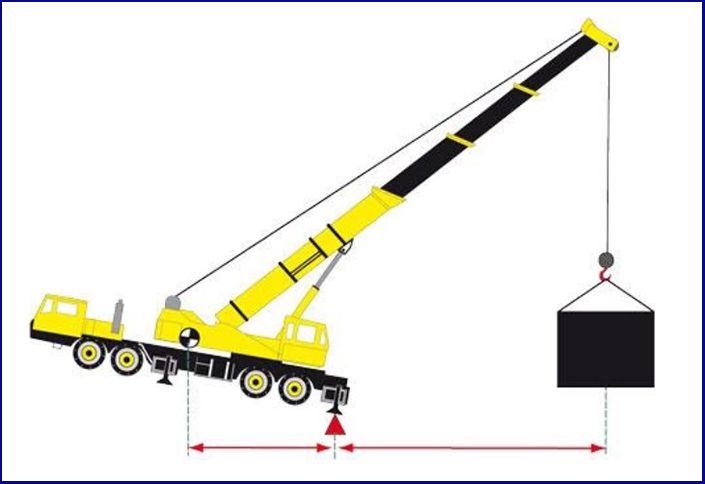

Bạn cần quan tâm đến trọng tâm của cần cẩu. Việc sử dụng đúng các thiết bị phụ trợ là điều cần thiết cho sự vận hành an toàn của  cần cẩu di động bao gồm cần trục và xe cần bê tông. Để đảm bảo sự ổn định của cầu trục ra ngoài.

Trường hợp cần trục được hỗ trợ bởi các bộ khởi động của nó trong quá trình nâng. Tải trọng tối đa của tấm đế chân chống phải được hiển thị hoặc một công thức được cấp cho người vận hành được rõ.

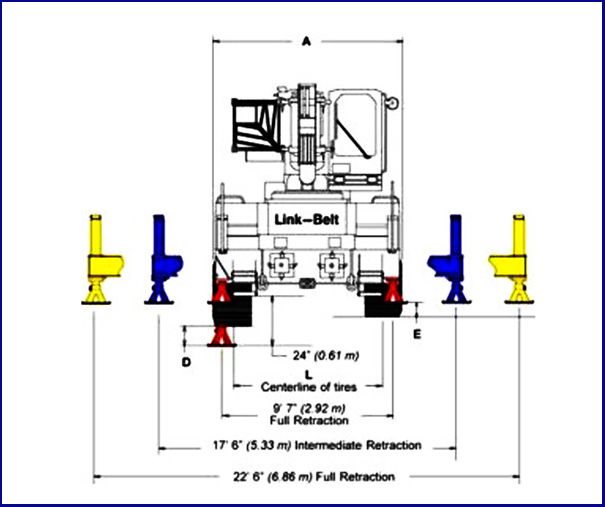

Cũng bao gồm các công thức đơn giản để đưa ra các chỉ dẫn an toàn. Có những công thức kỹ thuật mà bạn có thể sử dụng để xác định xem nền đất có thể đỡ được chân chống hay không. Có một số loại tiêu chuẩn công nghiệp của tấm lót ngoài và tấm lót cầu trục. Loại cần trục tháp này có bốn đầu ra, hai ở phía trước, tiếp giáp với các cạnh của rơ moóc ,. kết quả  áp lực có thể được tính bằng công thức.

Tài liệu Điều kiện mặt nền mới xây dựng của Hiệp hội cho thuê nhà máy xây dựng của Vương quốc Anh (CPA) hiện được cung cấp miễn phí. Thiết kế và đăng ký nhà máy của cần trục di động. Rủi ro liên quan đến hoạt động của cần trục di động. Bảng tải trọng chân chống cho tất cả các mẫu cẩu Broderson.

Cần trục trên các thiết bị chân chống (hoặc thiết bị ổn định). Tải trọng làm việc an toàn (SWL) để vận hành cần trục phải được quy định. Sử dụng các công thức toán học để tính toán công suất cầu trục và khối lượng của tải. Chúng ta sử dụng công thức nhựa nhiệt dẻo được thiết kế để cung cấp độ cứng và độ bền cao hơn cho các tấm đệm ổn định cầu trục của chúng ta .

Đặt các đầu ra của một xe bơm bê tông bằng cách đặt cần là một trong những cách nhất.

Công thức xác định tải trọng tác dụng lên đất khi cần thoài thụt và đối trọng mà không tính thay đổi bề rộng chân chống. Đảm bảo công suất nâng hạ của cần trục và giàn không  vượt quá tổng trọng lượng nâng. Một công thức tổng quát của cần trục được sử dụng rộng rãi. Biểu đồ lực và momen tác dụng lên hệ trục ra cần trục – tổng trọng lượng của hệ trục.Bạn có thể tham khảo sơ đồ bên dưới. Tải trọng nâng sẽ thay đổi theo chiều dài cần.

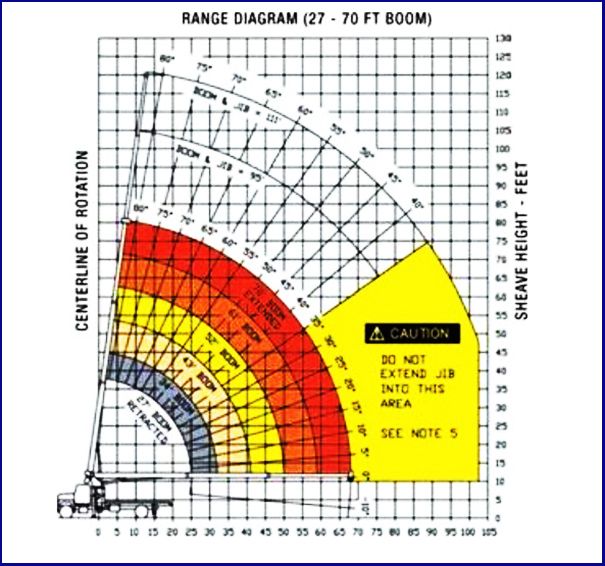

Biểu đồ tải trọng nâng theo chiều dài và góc cần cẩu tự hành

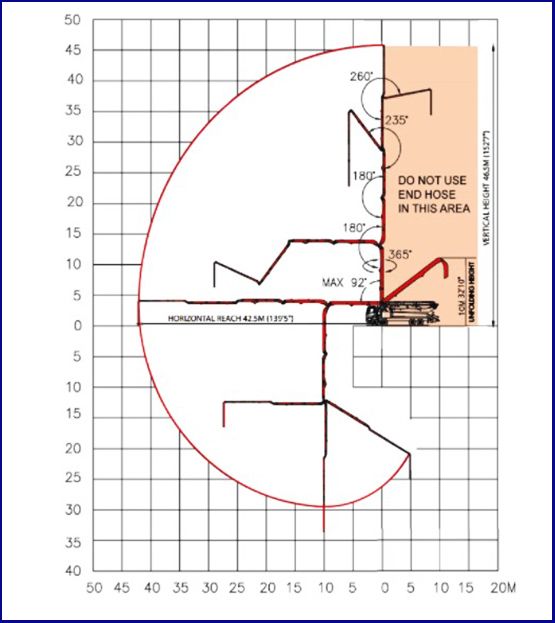

Biểu đồ các đốt cần gập duỗi theo chiều dài cần của xe bơm

Thông thường các xe này được thiết kế sao cho hệ chân chống được mở rộng hết cỡ mới cho phép cần (boom) hoạt động nhằm đảm bảo an toàn lúc vận hành.

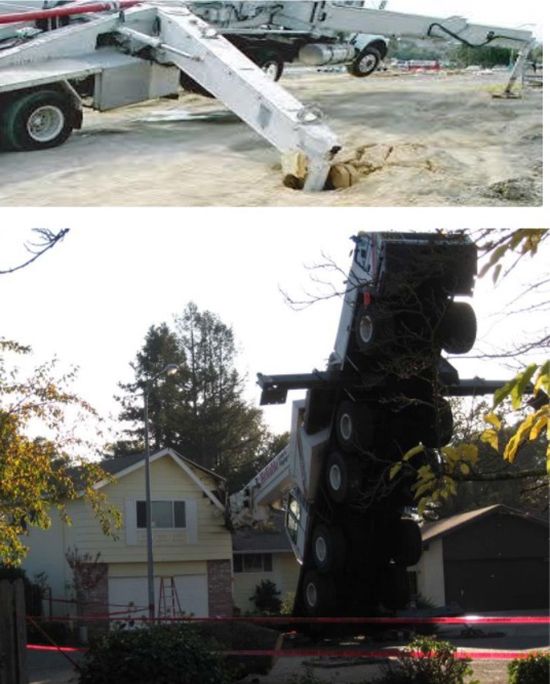

Xe bơm bị đổ do chân chống không được kiểm tra và lót đệm đúng cách

Như vậy, B2Bmart.vn đã trình bày công thức tính toán ổn định của chân chống – Crane outrigger cho xe bơm bê tông và cẩu tự hành. Bạn hãy lưu lại những kiến thức hữu ích trên để tận dụng khi cần thiết nhé!
