Cấu Tạo, Cách Thức Hoạt Động Và Ưu Nhược Điểm Của Van Điện Từ

Nếu bạn chưa rõ về van điện từ thì đừng bỏ qua bài viết mà B2nmart.vn giới thiệu dưới đây. Chúng ta sẽ tìm hiểu khái niệm cũng như điểm mạnh và hạn chế của thiết bị này, đồng thời còn tìm hiểu về cấu tạo của điện từ.

Van điện tử là gì?

Van điện từ là một loại van hoạt động bằng cơ điện. Nó có chức năng chuyển đổi năng lượng điện thành năng lượng cơ học và tạo ra phản ứng từ trường. Điện từ là một nhóm các dây, cuộn dây hoạt động như một nam châm điện khi có dòng điện chạy qua van điện từ.

Sau đó, nó chuyển đổi và chuyển động cơ học tuyến tính từ năng lượng điện. Vì dây cuộn có ứng dụng rất lớn nên người ta thường nghĩ rằng cuộn dây điện từ. Nam châm điện có một công dụng đặc biệt bởi chúng có thể được bật và tắt khi cần thiết. Ngoài ra, chúng có thể được tăng cường độ dòng điện chạy qua cuộn dây.

Cấu tạo cơ bản của điện từ

Điện từ là một dây dài, quấn theo hình xoắn ốc và thường được bao quanh bởi một khung thép. Bên trong cuộn dây có lõi thép. Khi nó nang dòng điện, điện từ trở thành một thiết bị cơ điện, trong đó điện năng được biến đổi thành công cơ học. Lõi của một điện từ thường được tạo thành từ hai phần và có thể di chuyển được.

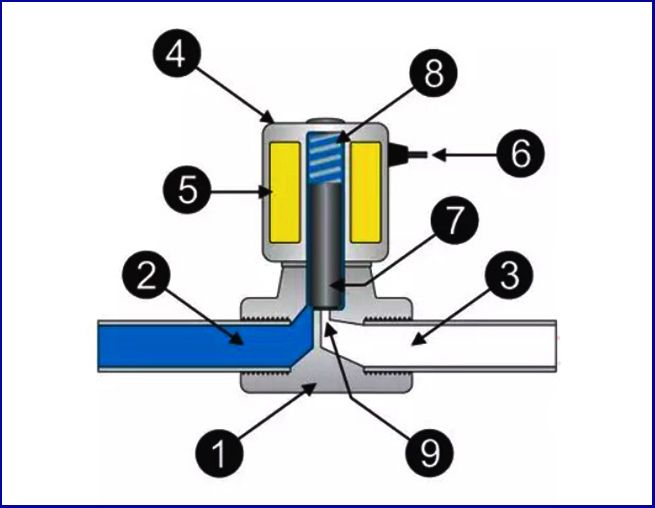

Bộ truyền động hoặc pít tông (thanh trượt) là một lõi cuối cố định hoặc điểm tựa. Pít tông chuyển động tự do trong tâm của cuộn dây theo phương thẳng. Khi dòng điện đi qua cuộn dây, một từ trường được tạo ra giữa pít tông và lõi cuối. Từ trường này hút pít tông lên và làm cho pít tông chuyển động. Các bộ phận cơ bản của một van điện từ bao gồm:

1. Thân van: Chất liệu làm từ đồng hoặc inox.
2. Môi chất: Là chất lỏng (nước, dầu) hoặc chất khí (khí nén, gas,…).
3. Ống rỗng (chưa có lưu chất qua).
4. Vỏ ngoài cuộn hít có chức năng bảo vệ cuộn dây
5. Cuộn từ (Cuộn dây sinh từ)
6. Dây điện kết nối với nguồn điện bên ngoài
7. Trục van làm kín (Trạng thái bình thường lò xo sẽ tác động kín nhằm giúp van ở trạng thái đóng.
8. Lò xo
9. Khe hở giúp lưu chất đi qua.

Cách thức hoạt động của một van điện từ

Thân van và trục van được thiết kế nhiều lỗ. Mỗi lỗ được kết nối với các ống dẫn dầu khác nhau. Có một piston ở giữa thân van. Cả hai bên có hai nam châm điện. Bằng cách chuyển động cuộn dây điện từ kéo thân van sang một bên để các loại dầu khác nhau cho phép có thể mở hoặc đóng thân van.

Tuy nhiên, đầu vào sẽ thường mở. Dầu thủy lực đi vào các đường ống rút ra khác nhau. Áp suất dầu được sử dụng để điều khiển piston của xi lanh dầu, điều khiển thanh piston và sau đó là thiết bị cơ khí. Bằng cách này, chuyển động cơ học của van điện từ được điều khiển bằng cách kiểm soát dòng điện. Ngoài ra, chúng tôi sẽ nghiên cứu ngắn gọn nguyên tắc làm việc của 2 loại van điện từ chính.

Ưu và nhược điểm của van điện từ

Để rõ hơn về thiết bị này, bạn tham khảo thêm một vài ưu điểm và nhược điểm của van điện từ dưới đây:

Ưu điểm

Van điện từ có tính linh hoạt nên đây là một trong những lợi thế chính của chúng.

Van điện từ phù hợp với nhiều loại chất lỏng và môi trường khí   nên có thể được sử dụng trong nhiều ngành và ứng dụng khác nhau.

So với các van điện từ khác, chúng cũng là một thiết bị  rất hiệu quả để kiểm soát dòng chảy vì chúng rất ít dây điện, tiết kiệm chi phí và công sức của bạn.

Nhược điểm

Nhược điểm lớn nhất của van điện từ là khả năng xử lý chất lỏng hoặc khí bẩn, ô nhiễm. Các chất bẩn bên ngoài sẽ tích tụ trong các bộ phận của van điện từ và cản trở hoạt động. Điều quan trọng là áp dụng điện áp chính xác cho các van này.

Bài viết đã tổng hợp các kiến thức cơ bản về van điện từ mà B2bmart.vn đã giới thiệu ở trên. Mong rằng bạn sẽ hiểu thêm về thiết bị này và từ đó đưa ra quyết định mua hàng đảm bảo. Tuy nhiên, chúng tôi còn nhiều bài viết giới thiệu về các thiết bị khác, bạn hãy đón xem các bài viết tiếp theo nhé!
