Cách Hàn Với Lõi Từ Thông? Khí Che Chắn Được Dùng Cho Hàn Hồ Quang Có Lõi Gì? (P1)

Làm thế nào để hàn với lõi từ thông?

Nhiệt do hồ quang điện sinh ra được dùng để làm nóng chảy kim loại cơ bản tại khu vực mối hàn. Hồ quang này hình thành giữa phôi kim loại và dây phụ có thể tiêu hao dạng ống được nạp liên tục, nối dây và phôi kim loại để tạo thành một mối hàn.

Nó tương tự như hàn MAG, ngoại trừ việc thay vì một điện cực kim loại rắn, hàn FCAW sử dụng một điện cực hình ống rỗng chứa đầy từ thông. Quá trình FCAW có thể được chia thành hai phiên bản dựa trên phương pháp che chắn: một phiên bản yêu cầu khí bảo vệ bên ngoài và một phiên bản phụ thuộc hoàn toàn vào lõi thông lượng để bảo vệ khu vực hàn.

Khí che chắn, bảo vệ vũng hàn khỏi quá trình oxy hóa và thường được cung cấp bên ngoài từ bình khí áp suất cao, đã được sử dụng. Chất trợ dung nóng chảy cũng bảo vệ kim loại mối hàn chống lại sự hình thành xỉ. Do đó, quy trình này được gọi một cách thông tục là hàn ‘lá chắn kép’, và nó được thiết kế chủ yếu để hàn kết cấu thép.

Dioxit cacbon hoặc hỗn hợp Argon và cacbon đioxit là những khí che chắn được sử dụng rộng rãi nhất. 75% argon và 25% carbon dioxide là hỗn hợp được sử dụng thường xuyên nhất. Đối với hàn vật liệu dày hơn hoặc hàn ở vị trí, phương pháp tiếp cận bằng lá chắn kép này là lý tưởng. Khi so sánh với kỹ thuật MMA hoặc MAG, quy trình này tạo ra các mối hàn có chất lượng cơ học nhất quán hơn và ít sai sót hơn.

Phiên bản thứ hai của kỹ thuật này dựa vào điện cực lõi thông lượng để bảo vệ chứ không phải khí che chắn bên ngoài. Điện cực này bảo vệ kim loại nóng chảy trong mối hàn bằng cách cung cấp lớp khí bảo vệ cũng như tạo thành lớp xỉ bao bọc và bảo vệ nó.

Lõi dây hàn có chứa các chất trợ dung tạo xỉ và các thành phần mà khi bị tiêu hao bởi nhiệt của hồ quang hàn sẽ tạo ra khí che chắn. Do có dòng chảy che chắn, thao tác này có thể được thực hiện ngay cả trong các tình huống có gió mà không cần sử dụng thêm khí che chắn. Do đó, kỹ thuật này tương đối cơ động, lý tưởng cho việc hàn ngoài trời.

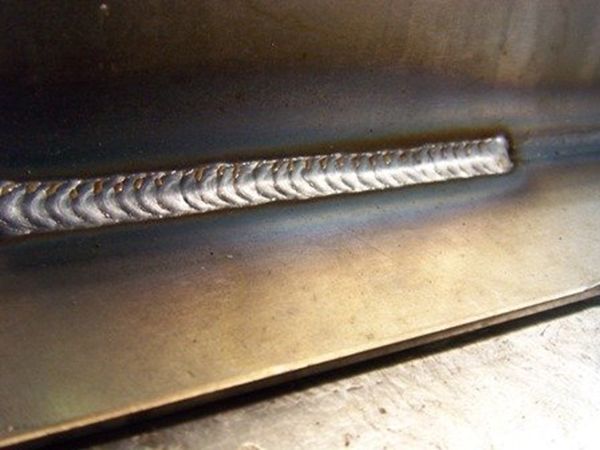

Hàn hồ quang có lưu lượng là gì?

Vào những năm 1950, hàn hồ quang lõi từ thông đã trở nên phổ biến. Sự ra mắt của kỹ thuật này không mang tính đột phá về mặt công nghệ. Nó chỉ đơn giản là một loại điện cực mới để sử dụng với máy hàn MIG. Quá trình hàn hồ quang cored từ thông có thể so sánh với hàn MIG. Nguồn cấp dây liên tục và thiết bị tương đương được sử dụng trong cả hai quy trình.

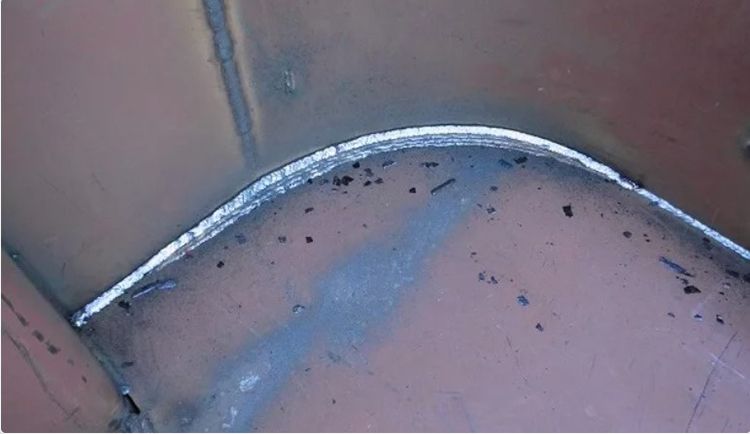

Sự khác biệt giữa hàn FCAW và hàn MIG là gì?

Cách các điện cực được che chắn khỏi không khí là điểm khác biệt chính giữa hàn hồ quang cuộn từ thông và hàn MIG. Hàn sử dụng hồ quang có chất lỏng Một sợi dây rỗng có chất chảy trong lõi, tương tự như kẹo “pixie stick”, là tên gọi của nó. Một “lõi thông lượng”, như tên của nó. Sự khác biệt cơ bản giữa hàn MIG và hàn hồ quang lõi thông là FCAW sử dụng lõi thông lượng để che chắn và cho phép người vận hành hoạt động ngoài trời.

Nó giống như mặt trong của điện cực hàn SMAW đã được lật từ trong ra ngoài! Khi hàn bên ngoài hoặc trong môi trường ẩm ướt, hàn MIG được bảo vệ bởi một chai khí, có vấn đề lớn.

Hàn hồ quang có thực sự nhanh hơn không?

Năng suất cao nhất trong các quy trình hàn tay là hàn hồ quang có dòng chảy! Có sự khác biệt đáng kể về số lượng mối hàn được tạo ra mỗi giờ khi hàn MIG so với hàn hồ quang lõi thông lượng. Thợ hàn MIG thông thường có thể tạo ra từ 5 đến 8 pound mối hàn mỗi giờ, nhưng thợ hàn FCAW có thể tạo ra hơn 25 pound. Có thể hàn các tấm 1/2 ′ ′ trong một lần với độ thâm nhập hoàn toàn ở cả hai mặt bằng cách hàn lõi trên chất trợ dung.

Do đó, hàn hồ quang lõi từ thông phần lớn được sử dụng trong ngành công nghiệp đóng tàu. Các con tàu được làm bằng các tấm dày, đòi hỏi lượng hàn không ngừng.

FCAW có thể hàn gì?

Khi nói đến khả năng hàn kim loại, hàn với các điện cực lõi từ thông có một số nhược điểm nghiêm trọng. Cho đến nay, hàn hồ quang có cuộn chảy đã được thử nghiệm trên nhiều loại thép cacbon, gang, hợp kim dựa trên niken và thép không gỉ. Thật không may, hầu hết các kim loại màu kỳ lạ, bao gồm cả nhôm, không thể hàn được.

Về mặt tích cực, điện cực lõi thông lượng có thể là một lựa chọn tuyệt vời cho công việc nhà để xe thường xuyên đối với hầu hết những người có sở thích, vì một số điện cực không yêu cầu khí bảo vệ khi được sử dụng trong máy hàn MIG.

Cách hoạt động của hàn hồ quang Flux Cored?

Hàn hồ quang cuộn chảy, giống như hàn MIG, yêu cầu ba thành phần cơ bản: nguồn điện, kim loại phụ và một số loại che chắn không khí. Hàn lõi bằng chất lỏng, giống như hàn MIG, liên tục đưa điện cực vào mối nối. Người thợ hàn bóp cò trước, sau đó bộ cấp dây cấp các điện cực vào mối nối; các điện cực trở nên tích điện cùng một lúc.

Khi các điện cực tiếp xúc với khớp kim loại, dòng điện sẽ ngắn mạch và làm nóng điện cực cho đến khi nó nóng chảy. Khi các điện cực nóng chảy, kim loại cũng nóng chảy và cả hai kết hợp với nhau để tạo ra một vũng nước.

Tự che chắn là gì ?

Có 2 hình thức che chắn cho hàn hồ quang có dòng chảy. Bản thân các điện cực là dây hình ống với lớp bột bảo vệ ở giữa, đây là điểm khác biệt đầu tiên. Điều này được gọi là “tự che chắn” hoặc “lá chắn bên trong” trong thuật ngữ kỹ thuật. Loại thứ hai sử dụng các điện cực tương tự như loại thứ nhất, nhưng có thêm một thành phần.

Ngoài các chất bảo vệ lõi thông lượng, các bình gas được sử dụng. “Duals Shield” là từ chuyên môn cho điều này. Lớp bảo vệ kép bao gồm thông lượng bột ở tâm điện cực và lớp khí che chắn bên ngoài bảo vệ vùng mối hàn.

FCAW – Loại điện áp hàn phân cực nguồn điện

Nguồn cung cấp năng lượng hàn cored là máy giống như nguồn cung cấp năng lượng hàn MIG. Nó được gọi là “nguồn cung cấp điện áp không đổi”. Không giống như TIG hoặc thợ hàn que, duy trì cường độ dòng điện không đổi, nguồn điện có điện áp không đổi giữ cho điện áp ở mức gần hoặc ở cùng mức.

Trong máy hàn dây thông lượng, tốc độ cấp dây thay đổi phân cấp. Nguồn cấp dây càng nhanh, càng có nhiều điểm tiếp xúc điện cực, dẫn đến cường độ dòng điện và nhiệt cao hơn. Dòng điện một chiều DC, chẳng hạn như dòng điện được tạo ra bởi pin, là loại điện áp được sử dụng.

Điện cực dc (+) cực dương thường được sử dụng trong hàn hồ quang lõi thông lượng công nghiệp. Điều này cho thấy rằng các tay cầm là mặt tích cực của mạch hoặc dòng điện chạy từ kim loại đến các tay cầm hàn. Khi các điện cực lớn hơn được sử dụng, điều này là bình thường.

Cực tính bị thay đổi thành điện cực d / c (-) âm khi hàn với các điện cực cực nhỏ và kim loại tấm. Sự khác biệt cơ bản giữa máy hàn FCAW và máy hàn MIG là bộ nguồn hàn hồ quang cáp thông lượng có công suất lớn hơn, nhiều hơn! Tóm lại, anh ấy là một thợ hàn MIG siêu khỏe! Một số máy hàn hồ quang lõi thông lượng có thể chạy ở nhiệt độ khắc nghiệt, lên đến 1000 ampe! Đối với sản xuất, đó là nơi hàn MIG bị bỏ lại trong bụi.

Khí che chắn được sử dụng cho hàn hồ quang có lõi là gì?

Bạn sẽ không cần bất kỳ khí che chắn nào nếu bạn đang hàn bằng các điện cực “tự che chắn”. Không cần khí che chắn vì các điện cực tự bảo vệ hoạt động hiệu quả trong không khí và cháy qua cặn nhà máy, rỉ sét và gần như bất cứ thứ gì khác. Các lựa chọn thay thế cho khí che chắn bị hạn chế khi sử dụng che chắn kép với các điện cực có từ thông. Các khả năng như sau:

• CO2 là viết tắt của Carbon Dioxide.
• Argon là một chất khí.
• CO2 / Ar – sự pha trộn của hai Ar / Ox (Oxy) – sự pha trộn của hai

Đặc điểm mối hàn của khí bảo vệ CO2 trên tấm chắn kép FCAW

CO2 tự tạo ra các mối hàn xuyên sâu nhất, mặc dù nó có những nhược điểm đáng kể. Do từ thông trong dây phản ứng với khí che chắn nên các mối hàn có cơ tính kém. Ngoài ra còn có một số nhược điểm: nó tạo ra nhiều tia lửa, và hồ quang cứng và không ổn định.

Đặc điểm mối hàn của Khí bảo vệ Argon trên Lá chắn kép

Argon sẽ tự hàn với điện cực có dòng chảy, nhưng nó sẽ phản ứng khi dòng chảy không thuận lợi, giống như CO2. Nếu được sử dụng một mình, cả argon và carbon dioxide đều có thể tạo ra một mối hàn đẹp. Có sự khác biệt giữa những gì có vẻ là một mối hàn và chất lượng thực của mối hàn.

Đặc điểm mối hàn của khí bảo vệ C25 trên tấm chắn kép FCAW

Carbon dioxide và Argon, hoặc hỗn hợp Argon và oxy, là những khí phổ biến nhất được sử dụng trong FCAW lá chắn kép. Phổ biến nhất là C25, chứa 25% carbon dioxide và 75% argon. Khí này tạo ra một hồ quang liên tục với ít bắn tung tóe và cho phép ứng dụng phun kim loại tốt hơn.

Trong khi học lấy chứng chỉ Máy hàn hồ quang 3G Flux Cored của mình, tôi đã sử dụng kết hợp này. Trong một số trường hợp hiếm hoi, hỗn hợp Argon và oxy có thể được sử dụng. Trong một số trường hợp hạn chế, oxy ổn định hồ quang hàn và cải thiện chất lượng cơ học của mối hàn. Cuối cùng, nếu bạn đang sử dụng tấm chắn kép, bạn nên nghiên cứu các đề xuất về cấu tạo điện cực hoặc hỏi nguồn khí của bạn để biết loại khí chính xác.

Những loại điện cực nào có thể được sử dụng với FCAW?

Các điện cực hàn dây thông gần như giống với điện cực hàn MIG về bề ngoài. Các điện cực của dây thông lượng khác nhau ở chỗ chúng là các ống hình ống hoặc ống rỗng với từ thông trong lõi. Điện cực kim loại rắn được sử dụng trong hàn MIG. Điện cực có dây thông lượng có nhiều kích cỡ khác nhau.

Một số có cùng độ dày với điện cực hàn que, trong khi một số khác có cùng kích thước với điện cực hàn MIG. Sau đây là một số kích thước được sử dụng phổ biến nhất trong các ứng dụng công nghiệp thông thường: .035; .045; .052; 1/16

Trên ống chỉ mà họ đến, có một mã phân loại tiêu chuẩn hoặc mã chỉ định, như với hầu hết các điện cực. Để hiểu rõ hơn về phân loại khi các mã phân loại khác nhau, cần phải hiểu một số nguyên tắc cơ bản. “E71T – 1” là một điện cực hàn có dòng chảy khá phổ biến. Các con số và chữ cái, giống như tất cả mọi thứ, đều có ý nghĩa. Sau đây là định nghĩa danh tính của chúng:

• Một điện cực được biểu thị bằng chữ E.
• Số 7 biểu thị độ bền kéo tối thiểu. Độ bền kéo trên mỗi inch vuông của mối hàn trong trường hợp này là 70.000 lbs. Thêm bốn số không vào số sẽ mang lại kết quả này. 1- Cho biết điện cực này có thể hàn được hay không. Chỉ có hai ký hiệu: “0” cho hàn phẳng và ngang và “1” cho tất cả các vị trí khác.
• Điện cực hình ống được ký hiệu bằng chữ T. Khi chữ “T” được sử dụng, nó được coi là điện cực thông lượng có dây.
• 1 – là ký hiệu cuối cùng cho loại thông lượng che chắn.
• Cần lưu ý rằng tất cả các điện cực thông lượng có dây phải được giữ khô ráo. Độ ẩm có thể tích tụ và gây ra các lỗi mối hàn nghiêm trọng nếu điều này không được thực hiện.

Trên đây là một vài nhận định về hàn với lõi từ thông. Tùy thuộc mục đích sử dụng, B2bmart.vn hy vọng bạn đã có thêm một vài thông tin hữu ích trong việc lựa chọn công cụ phù hợp với mục đích sử dụng của mình.
