Xi Lanh Thuỷ Lực Cỡ Lớn Và Ứng Dụng Trong Công Nghiệp

Cập nhật 2022-07-01151

Chắc các bạn đã biết, đã nghe nhiều về xilanh 1 tác động, 2 tác động hay tác động kép. Hôm nay B2bmart tiếp tục giới thiệu đến các bạn đọc về xi lanh thủy lực cho ngành công nghiệp ngoài khơi có đường kính piston  lên đến 48 inch( 1219mm) và hành trình 89ft (27m).

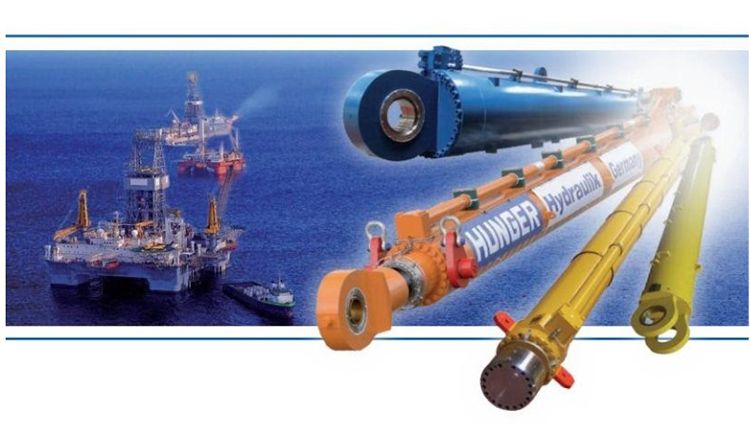

tieu chuan thiet ke xi lanh thuy luc

Xilanh thủy lực ngành giàn khoan

Ngành công nghiệp ngoài khơi đòi hỏi mức độ tin cậy cao từ các xi lanh thủy lực và hệ thống được sử dụng để duy trì hoạt động của các giàn khoan và giàn khoan dầu ngoài khơi. Một vài đơn vị có nhiều kinh nghiệm làm việc trong ngành công nghiệp đầy thách thức này và đã chuyển giao thành công nhiều loại xi lanh thủy lực khác nhau.

Một vài đơn vị cũng có nhiều kinh nghiệm làm việc với các tổ chức chứng nhận của ngành công nghiệp nước ngoài, bao gồm ABS và DNV. Các thiết bị thủy lực chúng ta có thể thấy ngành công nghiệp nước ngoài bao gồm:

  • Sản xuất và khoan trụ
  • Bộ căng dây có bộ tích áp cao và thấp
  • Bộ căng dây hoạt động trực tiếp
  • Ram / xi lanh loại pít tông
  • Xi lanh nâng-trượt
  • Xi lanh  Knuckle-boom-/ cẩu gập
  • Xi lanh bù chuyển động
  • Máy bù lỗ hoạt động
  • Bộ bù dây khoan
  • Hệ thống xi lanh thẳng đứng
  • Xi lanh cơ cấu nạo vét ngoài khơi
  • Bộ tích áp thủy lực piston (CE / ASME)
  • Xi lanh thủy lực được thiết kế riêng biệt

Một vài đơn vị   sản xuất xi lanh thủy lực được thiết kế riêng cho ngành công nghiệp ngoài khơi. Xi lanh thủy lực của chúng tôi được khách hàng đánh giá cao về chất lượng cao, công nghệ tiên tiến và tuổi thọ vượt quá 25 năm. Chúng tôi có thể thiết kế tùy chỉnh nhiều loại xi lanh thủy lực khác nhau, cho dù nhỏ, vừa hoặc lớn. Chúng bao gồm:

  • Xi lanh pít tông tác động đơn
  • Xi lanh tác động kép
  • Xi lanh hai đầu
  • Xi lanh chìm
  • Xi lanh hành trình dài
  • Xylanh có piston lớn
  • Xi lanh hạng nặng
  • Xi lanh cho các điều kiện môi trường rất khắc nghiệt
  • Xi lanh thép không gỉ
  • Xi lanh kính thiên văn SA hoặc DA với tốc độ và lực không đổi
  • Hệ thống thanh an toàn tự khóa
  • Xi lanh ma sát thấp
  • Ăn mòn và mài mòn lớp phủ thanh độc quyền

Đặc trưng những xilanh cỡ lớn là gì? Tiêu chuẩn thiết kế như thế nào?

Thường sử dụng lớp phủ đa lớp KERADOUCE® mang lại khả năng chống ăn mòn rất cao và thay thế niken-chrome. METALTEK ™ cứng hơn chrome (1.100HV). Nó thay thế chrome và có khả năng chống ăn mòn trung bình.

Tấm phủ laser phủ mối hàn LASERTEK ™ được thiết kế cho những môi trường xấu nhất, chẳng hạn như trong ngành công nghiệp ngoài khơi. Lớp phủ cần xilanh LASERTEK ™ đáp ứng các yêu cầu chất lượng được khuyến nghị từ DNV theo tiêu chuẩn ‘hướng dẫn DNV về vật liệu bề mặt chống mài mòn và chống ăn mòn cho thanh piston ngoài khơi.

Chứng nhận theo thiết bị nâng DNV 2008, tiêu chuẩn DNV cho chứng nhận 2.9 xi lanh thủy lực và tiêu chuẩn ngoài khơi DNV E101/ D101 hoặc theo các quy tắc ABS về xây dựng và phân loại, tàu thép.

Xi lanh thủy lực này đáp ứng tiêu chuẩn ISO / NFPA (National Fluid Power Association). Một vài đơn vị cũng có thể thiết kế và sản xuất cả xi lanh thủy lực tiêu chuẩn ISO và xi lanh thủy lực tiêu chuẩn loại NFPA. Ngoài ra, theo yêu cầu Một vài đơn vị có thể thiết kế và sản xuất bất kỳ loại xi lanh nào theo bất kỳ mã hiện có nào khác.

Do ứng dụng đa dạng của các khu vực khác nhau trên thế giới và các yêu cầu cụ thể đối với xi lanh thủy lực, nhiều khách hàng đã phát triển các tiêu chuẩn chuyên biệt của riêng họ (công việc thép, hàng hải, OEM, các ngành công nghiệp ngoài khơi, v.v.). Xi lanh được thiết kế cho áp suất làm việc cao trên 400 bar.

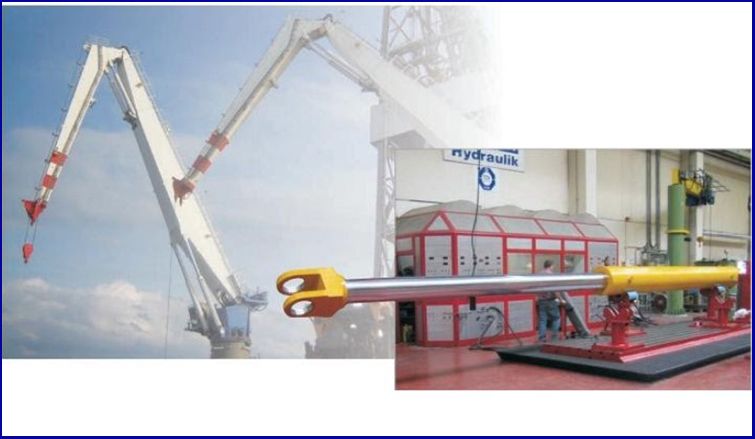

xi lanh tren cau gap ngoai khoi

Xilanh trên các cẩu gập ngoài khơi

Xilanh dành cho cẩu gập

Yêu cầu An toàn, nâng và xử lý hàng hóa trên tàu khoan và các giàn khoan ngoài khơi. Cẩu thiết kế dạng này giảm rủi ro khi xoay cẩu, hàng hóa bị rung lắc mạnh đặc biệt là trong điều kiện gió biển. Tải trọng nâng lên được kiểm soát thủy lực hoàn toàn.

Kiểm soát tải trọng đặc biệt van an toàn gắn trực tiếp trên xi lanh đảm bảo rằng không có chuyển động mất kiểm soát. Các đốt cần cần có tổng cộng 4 xilanh.

Những xilanh giữ căng mũi khoan trên tàu thăm dò dầu khí

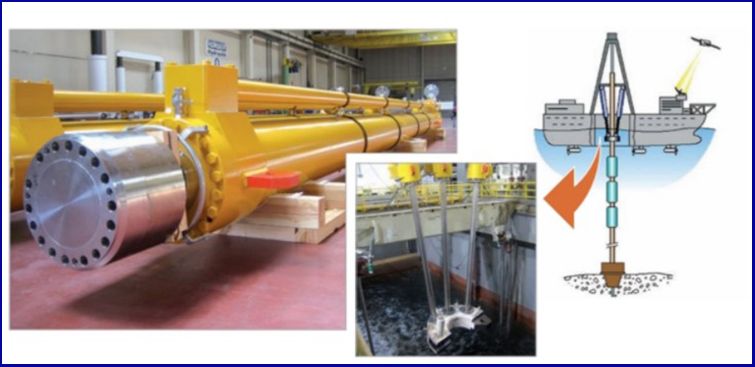

xi lanh tru xa lan

Xilanh trụ xà lan đóng cọc nhồi với đường kính piston lên đến  900mm

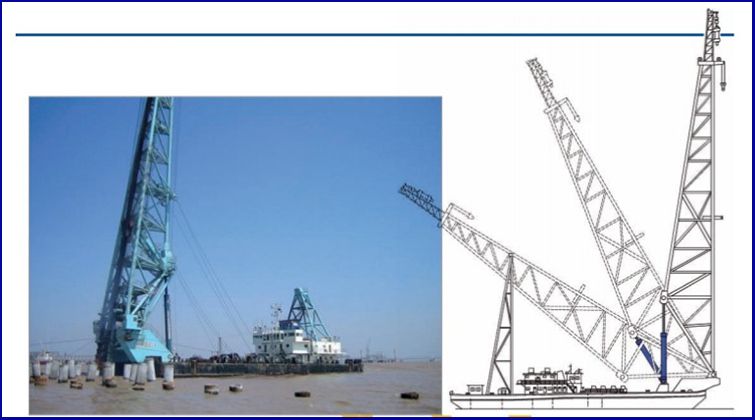

tru xa lan dong coc nhoi

Trụ xà lan đóng cọc nhồi được sử dụng để vận hành cẩu trục trên sà lan đang làm việc. Với những sà lan này, bê tông-thép cột dài tới 100 m bị đâm trên biển đất được sử dụng để xây dựng cầu. Tường quay hoặc tường bến cảng.

Bằng cách sử dụng xi lanh làm việc hai chiều, cột buồm có thể được điều chỉnh theo các góc độ khác nhau để cao hơn độ cứng từ các cột vượt nhẹ.

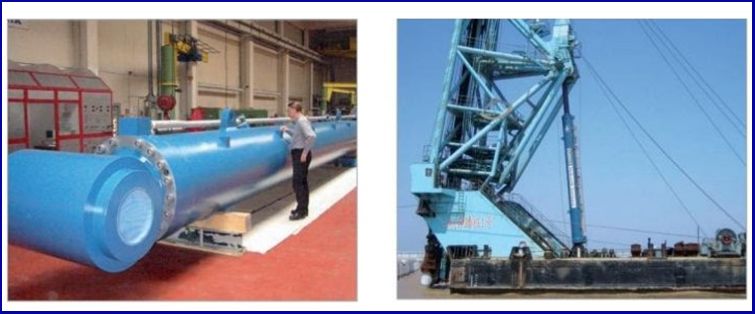

ung dung cua xi lanh thuy luc co lon

Qua bài viết chắc hẳn các bạn của B2bmart.vn sẽ thấy được xilanh áp dụng trong các ngành công nghiệp và vận chuyển hạng nặng như thế nào, tiêu chuẩn thiết kế ra sao. So với các xilanh đang sản xuất trong nước nhỏ lẻ, liệu có đáp ứng được?
