Đặc Điểm Của Khớp Nối Bánh Răng Và Khớp Nối Đĩa

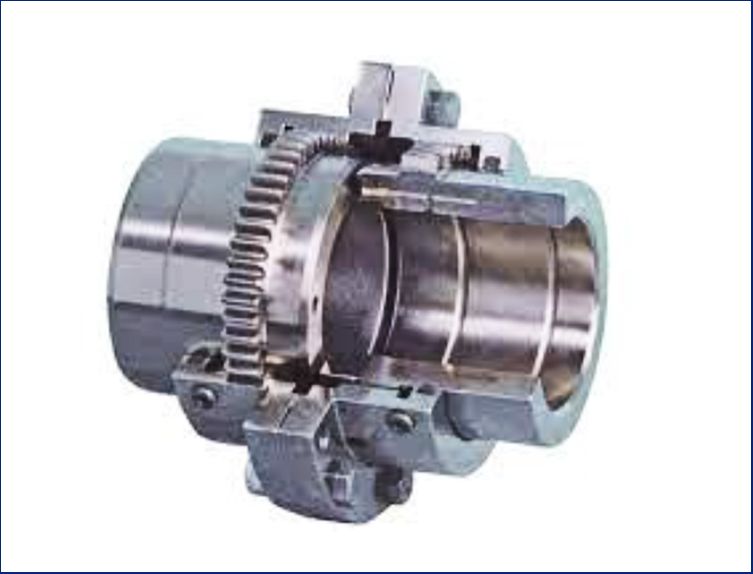

Khớp nối bánh răng là gì?

Khớp nối bánh răng là loại khớp nối linh hoạt và hầu hết được sử dụng để truyền mômen xoắn cao cho máy móc hạng nặng (hộp số, bơm…) và cả các ứng dụng tốc độ vượt mức. Loại khớp nối này được thiết kế để truyền mô-men xoắn giữa hai trục thiết bị không thẳng hàng, là nhờ kết cấu của hai khớp nối linh hoạt. Khả năng truyền mô-men xoắn của khớp nối này lớn hơn với với các khớp nối khác ở kích thước nhỏ.

Khớp nối bánh răng dễ lắp đặt, giảm thời gian ngừng máy hơn so với các loại khớp nối trục khác, chi phí đầu tư ban đầu của các khớp nối này là rất thấp.

Để bù trừ cho sự sai lệch khi lắp đặt, khe hở được cho phép giữa hai bánh răng ăn khớp, khe hở là cần thiết cho khớp nối bánh răng. Khe hở là một giải pháp cho phép các bánh răng ăn khớp tự do(rất nhỏ)

Các loại khớp nối bánh răng là gì

Có rất nhiều loại khớp nối này có sẵn trên thị trường, một số loại khớp nối bánh răng phổ biến được đưa ra dưới đây.

1. Loại bánh răng đầy đủ
2. Loại Nữa bánh răng nữa cố định

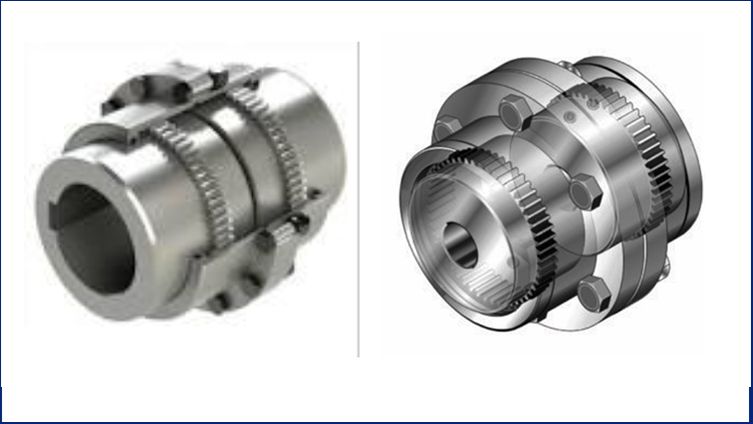

Loại bánh răng đầy đủ

Trong kiểu khớp nối này, răng bánh răng được tạo trên cả hai trục của thiết bị. Có nghĩa là trục truyền động và trục được truyền động đếu có răng, và cả hai đều được kết nối bằng ống nối bánh răng bên trong ở cả hai đầu. Và điều đó sẽ được kết nối bằng cách ăn khớp các bánh răng với nhau. Nó có thể được bù trừ sai lệch song song và lệch góc .

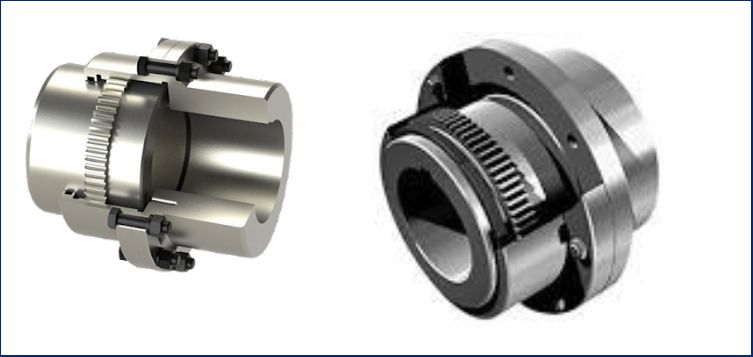

Khớp nối kiểu nửa bánh răng nửa cố định

Khớp nối kiểu nửa bánh răng hoạt động giống như khớp nối bánh răng kiểu đầy đủ, nhưng nó được sử dụng với một bên khớp răng (khớp linh hoạt) và một trục cứng ở mỗi phần của thiết bị. Ống khớp nối có răng được sử dụng ở phía trục được truyền động, trong khi ống nối cứng mặt bích sử dụng ở trục truyền động và cả hai đều được kết nối với ống răng bên trong, ống được kết nối răng với đầu có răng và bắt bu long chặt với mặt bích trục truyền động.

Ứng dụng của khớp nối bánh răng là gì ?

Ứng dụng chính của các khớp nối này như:  được sử dụng cho thiết bị kích thước lớn và yêu cầu truyền mô-men xoắn nhiều hơn, như máy bơm, máy nén, hộp số tuabin, băng tải, v.v. Và nó cũng có thể dễ dàng lắp đặt và tháo dỡ.

Lợi thế của khớp nối bánh răng là gì?

Những lợi thế của loại bánh răng là một số trong số chúng được đưa ra như dưới đây:

• Truyền mômen xoắn cao và chi phí bảo trì thấ
• Ít thời gian ngừng máy và kết cấu đơn giản
• Chỉ bôi trơn để thay thế trong quá trình bảo trì Dự phòng.
• Cần ít không gian hơn để lắp đặt
• Bù trừ sai lệch ít.
• Hấp thụ các va đập và rung động
• Do cấu tạo đơn giản dễ dàng lắp ráp hoặc tháo lắp

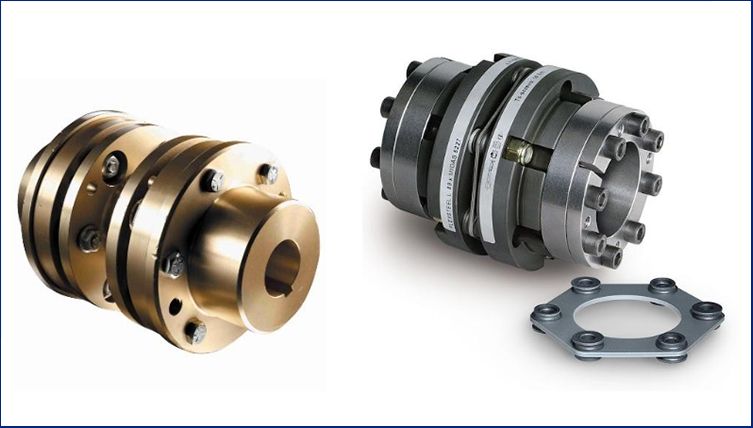

Khớp nối đĩa

Như bạn có thể biết, khớp nối là một bộ phận cơ khí kết nối hai trục để truyền chính xác công suất từ ​​Trục truyền động sang trục được dẫn động đồng thời bù trừ lỗi lắp đặt. Vì vậy, Disc Coupling là gì? Khớp nối đĩa là một khớp nối trục linh hoạt truyền mômen xoắn từ trục truyền động đến bu lông dẫn động theo phương tiếp tuyến trên một vòng tròn bu lông chung.

Mô-men xoắn này được truyền giữa các bu lông thông qua một loạt các đĩa thép không gỉ, mỏng được lắp ráp thành một bộ. Tính linh hoạt của các khớp nối này đến từ sự biến dạng của vật liệu giữa các bu lông. Các khớp nối đĩa phù hợp cho các ứng dụng điều khiển chuyển động hiệu suất cao và thường có thể xử lý tốc độ lên đến 10.000 vòng / phút.

Nguyên lý hoạt động của khớp nối đĩa có mô-men xoắn được truyền qua các phần tử đĩa uốn. Nó hoạt động thông qua lực căng và nén của các đoạn dạng thanh trên một vòng tròn bu lông được bắt  xen kẽ giữa trục truyền động và trục được dẫn động. Các khớp nối này thường bao gồm hai ống nối, hai bộ đĩa và một bộ trung tâm.

Có hai kiểu khớp nối đĩa khác nhau:

Kiểu khớp nối đĩa đơn

Khớp nối đĩa đơn bao gồm hai phần ống nối, thường được làm bằng nhôm hoặc thép không gỉ và một lò xo đĩa đơn, phẳng, bằng thép không gỉ.

Kiểu khớp nối đĩa đôi

Các khớp nối đĩa đôi cũng được tạo thành từ hai phần ống nối nhưng có thêm một miếng đệm được kẹp giữa hai lò xo đĩa. Bộ đệm này có thể được làm bằng vật liệu tương tự như các ống nối, nhưng cũng có thể được làm bằng vật liệu cách điện.

Chức năng khớp nối đĩa

Khớp nối đĩa có một số chức năng như sau:

• Truyền mômen giữa các thiết bị.
• Hiệu chỉnh các sai số lắp đặt khác nhau đồng thời giảm bớt các lực va đập trên thiết bị.
• Giảm chấn động mômen xoắn cực đại và rung động xoắn.
• Cung cấp bảo vệ quá tải để ngăn chặn việc truyền tải trọng gây hại.
• Ngăn ngừa hiện tượng đoản mạch giữa các thiết bị bằng cách thêm lớp cách điện.

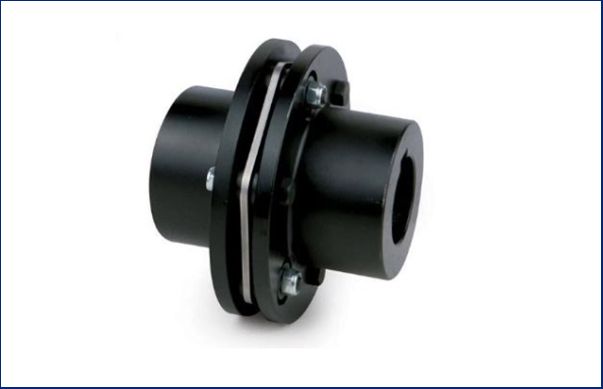

Ứng dụng khớp nối đĩa

• Khớp nối đĩa thường được sử dụng trên các máy công nghiệp, lớn như máy bơm, máy thổi, máy nén, máy trộn, v.v.
• Chúng đặc biệt phù hợp với các ứng dụng hạng trung và hạng nặng, nơi mà sự cân bằng khớp nối là quan trọng.
• Chúng cũng được sử dụng thành công trong các cài đặt điều khiển chuyển động nhỏ hơn.

Có thể mua các khớp nối đĩa cho các ứng dụng truyền lực tiêu chuẩn với nhiều kích thước trục và công suất mô-men xoắn, với đường kính lỗ thông thường lên đến 15 inch và công suất mô-men xoắn lên đến 3 ½ triệu inch. Các khớp nối đĩa ở kích thước tiêu chuẩn nhằm mục đích hoạt động ở tốc độ cao nghiêm trọng, với tốc độ quay cao tới 20.000 vòng / phút có thể đạt được thông qua các phiên bản cân bằng.

Khớp nối đĩa thường được sử dụng trong các ứng dụng truyền tải điện, nơi động cơ có thể lớn hơn 200 HP,
