Cấu Tạo Của Máy Ép Thuỷ Lực Và Nguyên Lý Hoạt Động Của Chúng

Trong nhiều ngành công nghiệp, máy ép thủy lực đóng một vai trò quan trọng trong việc chế tạo, lắp ráp và bảo trì, giúp người vận hành tháo, uốn và lắp ráp các tấm kim loại, các bộ phận, ổ trục và thiết bị công nghiệp.

Máy ép thủy lực là gì?

Máy ép thủy lực còn được gọi là máy nén thủy lực hay máy thủy lực. Đây là một loại máy chuyên dụng được dùng để tạo ra lực nén dựa vào xi lanh thủy lực. Máy ép sử dụng áp lực tác động lên chất lỏng để nén ép hoặc đè bẹp một vật dụng nào đó tùy theo yêu cầu.

Hoạt động của loại máy này tương tự với hệ thống thủy lực của một đòn bẩy cơ khí. Sức ép của máy thủy lực rất lớn. Máy có khả năng ép thanh thép nặng vài trăm tấn thành hình dạng tùy ý trong thời gian ngắn.

Các bộ phận chính của máy thủy lực bao gồm:

• Khung giữ thành máy ép với độ chắc chắn cao, có các hình dạng khung khác nhau được sử dụng cho các ứng dụng ép khác nhau
• Bàn hoặc giá đỡ, hỗ trợ nâng đỡ vật liệu khi nó được ép và thường có thể xoay chuyển được vị trí của nó phù hợp với cấu tạo và chức năng của máy ép
• Xi lanh được hàn bằng thép thủy lực không gỉ, với hành trình của xy lanh rất lớn để tác dụng lực nén lên các vật liệu hoặc giúp tách chúng ra.
• Một đầu máy bơm sử dụng lực nén của chất lỏng thủy lực để tạo ra áp suất dẫn động lên xi lanh với một lực ép cụ thể.

Máy ép được sử dụng trong nhiều trong đời sống hiện nay. Máy ép thường được sử dụng để ép hai vật lại với nhau hoặc ép hai vật ra xa nhau. Chẳng hạn như ổ trục, các bộ phận kim loại lắp trục khác hoặc để uốn cong, làm thẳng vật liệu. Một số máy ép nhỏ hơn, chẳng hạn như máy ép khung C, cũng có thể được sử dụng để giữ các vật liệu lại với nhau trong quá trình lắp ráp hoặc tháo rời các bộ phận để bảo trì.

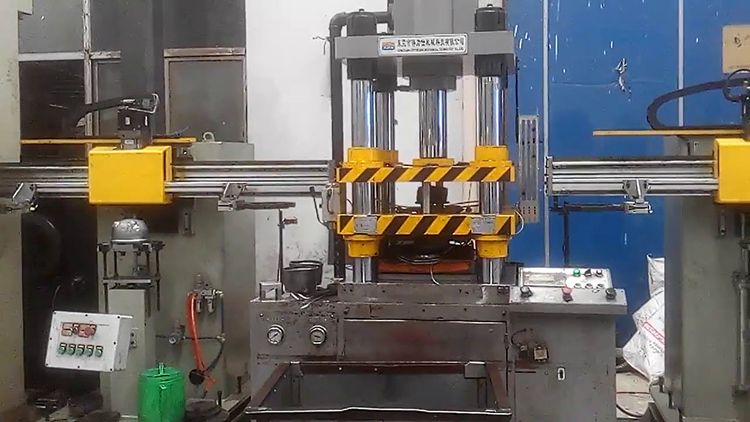

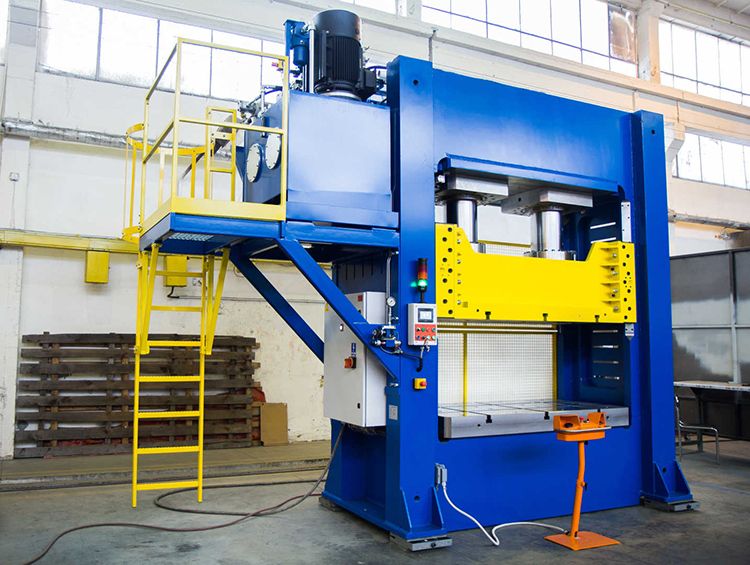

Máy ép hoạt động như thế nào?

Trên thị trường có rất nhiều loại máy ép khác nhau, nhưng nhìn chung, mỗi máy ép thủy lực hoạt động về cơ bản giống nhau. Máy ép được hoạt động bởi bơm thủy lực, có thể được tạo ra bởi áp lực bằng tay, khí nén hoặc điện tùy thuộc vào ứng dụng và kích thước máy ép.

Máy bơm tạo ra một áp suất nhất định xác định lực của máy ép, và thường được xác định bằng tấn. Sau khi hoạt động, áp suất do máy bơm tạo ra buộc xi lanh phải hoạt động. Xi lanh này tiếp xúc trực tiếp với vật liệu, ép vật liệu với một lực cho phép được điều khiển bởi máy bơm.

Khi áp suất được hoạt động, xi lanh sẽ rút lại về đầu bơm của nó. Quy trình được lặp lại với mỗi thao tác nhấn. Trong các hoạt động ép quy mô lớn hơn hoặc khi sử dụng máy ép thường xuyên, máy bơm có thể được vận hành bằng điện hoặc bằng không khí để giảm nhu cầu người vận hành máy ép điều khiển áp suất bằng tay. Người vận hành cũng có thể đặt máy ép cùng các bộ phận hỗ trợ liên quan khác nhằm thực hiện các tác vụ lặp đi lặp lại mà không cần phải liên tục căn chỉnh lại hoặc điều chỉnh máy ép.

Chọn loại máy bơm phù hợp để tạo ra công suất lớn hay nhỏ ứng với từng công dụng của máy ép. Máy bơm cơ bản nhất là kiểu vận hành bằng tay, được sử dụng cho các nhiệm vụ khối lượng thấp, với lực ép thấp như gấp kim loại hoặc đặt vòng bi.

Máy bơm tay cho phép máy ép di chuyển nhanh nhất trong quá trình mà bạn bơm, trong khi máy bơm điện và không khí có thể cung cấp lực đồng đều, và hợp nhất hơn. Người vận hành nên căn chỉnh và ước tính khoảng cách ép phù hợp.

Đồng thời, máy bơm cũng cho máy ép thủy lực hoạt động thử trước ít nhất một lần trước mỗi lần hoạt động ứng dụng, để đạt được lực ép cần thiết. Máy ép cần được điều chỉnh trước khi có vật liệu hoặc bộ phận nào đó bị thay đổi.

Có những loại máy ép nào?

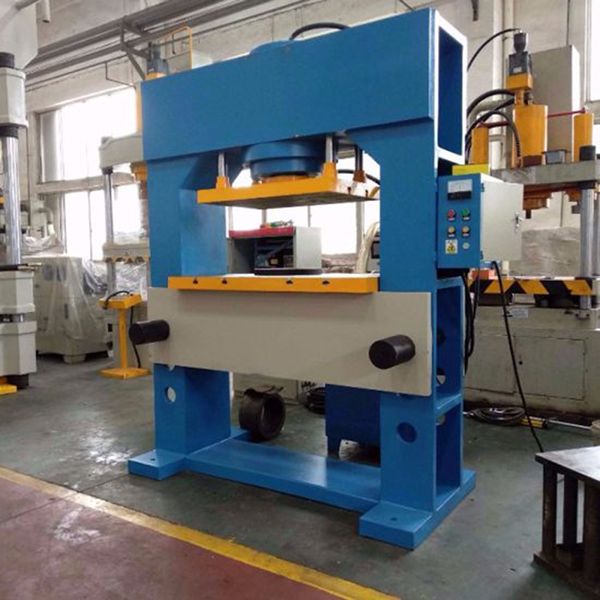

Khung chữ H

Máy ép khung chữ H là máy ép được sử dụng phổ biến nhất với sự kết hợp khung thép, xi lanh ép, máy bơm và thanh đỡ di chuyển — tạo thành hình chữ “H”. Những máy ép này có thể được sử dụng cho nhiều ứng dụng khác nhau, bao gồm cả trong các cơ sở sửa chữa và bảo dưỡng, hay trên các dây chuyền sản xuất lắp ráp, chế tạo.

Máy ép khung chữ H thường được ghép nối với máy bơm tay cho các ứng dụng khối lượng thấp, với máy bơm không khí trong các cơ sở có sẵn khí nén hoặc với máy bơm điện để hoạt động ổn định. Kích thước xi lanh cũng có thể thay đổi tùy thuộc vào lực cần thiết và ứng dụng.

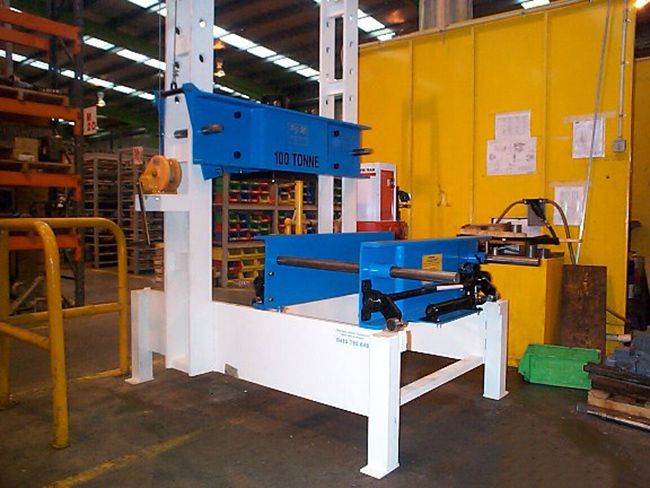

Khung cuộn

Trong khi tương tự như máy ép khung chữ H, máy ép khung cuộn có một bàn đỡ với chiều dài vài feet để chứa các vật liệu lớn, được đặt ở dưới cùng của khung ép. Tùy thuộc vào kiểu máy, bàn hoặc khung ép có thể di chuyển, cho phép người vận hành thực hiện các phép tính toán máy ép thủy lực dễ hơn khi làm việc với các vật liệu lớn hoặc phức tạp.

Người vận hành máy ép khung cuộn thường sẽ sử dụng xe nâng hoặc hệ thống nâng trên cao để di chuyển vật liệu lên máy ép vào bàn đỡ hoặc thanh trượt khung (tùy thuộc vào kiểu máy) để căn chỉnh máy ép và vật liệu một cách thích hợp. Máy ép khung cuộn cho phép người vận hành đưa vật liệu xuống một cách an toàn và trượt chúng vào máy ép, thay vì rủi ro xảy ra tai nạn với một tải trọng vật liệu và thiết bị lớn.

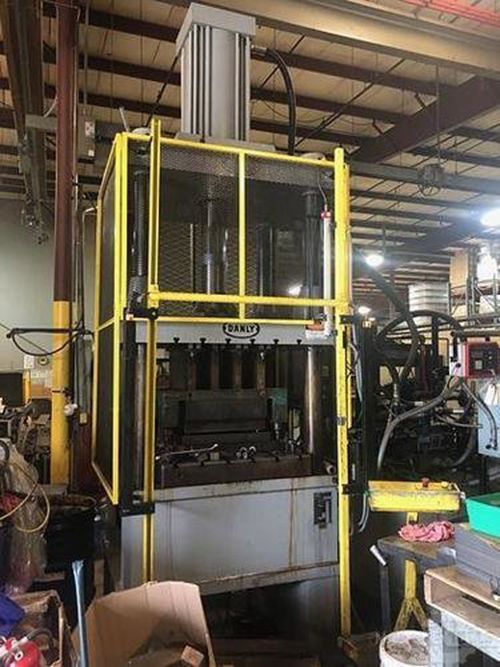

Khung bản

Giống như máy ép khung chữ H, máy ép khung bản kết hợp giữa trụ ép với khung thép. Máy ép khung bản nhỏ hơn máy ép khung chữ H, có thể gắn vào mặt bàn hoặc máy trạm và thường có bơm tay và xi lanh có thể tháo rời. Các cơ sở có ứng dụng khối lượng lớn hơn sẽ thường sử dụng khung bản để lắp ráp nhanh vòng bi hoặc các bộ phận khác.

Điều này tiết kiệm không gian hơn nếu khi so sánh với các mô hình khung H lớn hơn. Chúng cũng có thể được sử dụng cho các nhiệm vụ chế tạo khối lượng thấp hơn hoặc nhỏ hơn như uốn các bộ phận kim loại.

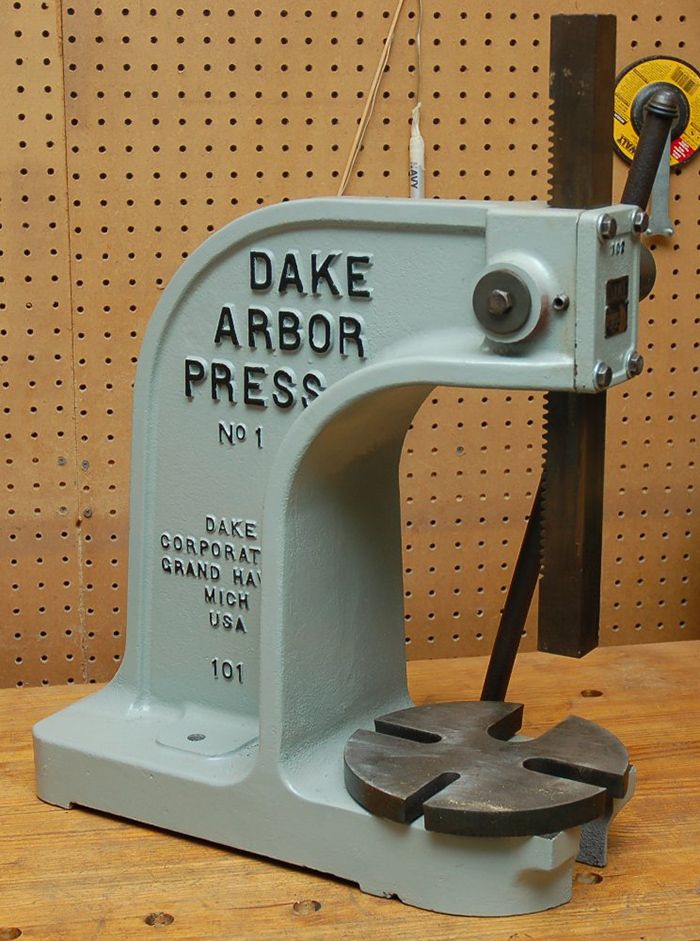

Máy ép Arbor / C-Frame

Máy ép Arbor và Máy ép khung chữ C đều có thiết kế nhỏ hơn, cơ động hơn so với các kiểu máy ép khung chữ H lớn hơn. Những máy ép này kết hợp một khung thép vững chắc với một hình trụ có thể tháo rời. Sự khác biệt chính giữa máy ép Arbor và C-frame là các mô hình khung Arbor được thiết kế để gắn trên một bề mặt và có các lỗ gắn.

Máy ép khung Arbor cũng có thể xử lý trọng tải cao hơn cho các ứng dụng ép cường độ cao hơn. Máy ép khung chữ C được thiết kế để di động hơn và có thể được sử dụng để giữ các bộ phận tại chỗ để lắp ráp, hoặc có thể được sử dụng để tháo các thành phần hoặc gắn vào băng tải cho các công việc lặp đi lặp lại như lắp đặt ổ trục.

Mặc dù tất cả các máy ép thủy lực đều hoạt động theo cùng một cách, nhưng chúng có nhiều loại và kích cỡ khác nhau dựa trên nhu cầu cụ thể của bạn. B2bmart.vn hy vọng bạn đọc đã nhận biết được các loại máy ép thủy lực và cách chúng hoạt động. Từ đây, bạn có thể chọn loại phù hợp cho ứng dụng của mình.
