Trình Tự Tính Toán Cơ Bản Cho Bàn Lật Xả Hàng Rời Cho Xe Tải Và Container

Hôm nay B2bmart tiếp tục giới thiệu đến các bạn đọc về bàn nâng xe container chở hàng rời như hàng nông sản, xi măng, bột mì,… cùng xem xét chức năng, thành phần cấu tạo và tính toán các thông số cơ bản

Tổng quan về bàn lật xe đầu kéo/ xe tải chở hàng rời

Xe đầu kéo rất linh hoạt, hiệu quả để phân phối khối lượng hàng rời cho  hàng nông sản, nguyên liệu biomass, cũng như của ngành công nghiệp bột giấy và ván dăm. Mặc dù nhiều cơ sở yêu cầu vận chuyển nguyên vật liệu quy mô lớn dựa vào việc chúng được vận chuyển bằng đường sắt, nhưng đa số chuyển sang đảm bảo nguồn cung của họ thông qua giao hàng bằng xe tải đường bộ.

Nhiều hãng đã đã phát triển một danh mục các kiểu thiết bị dỡ hàng cho xe tải độc đáo tập trung vào cách nhanh nhất, hiệu quả nhất để xả hàng ở đuôi thùng.

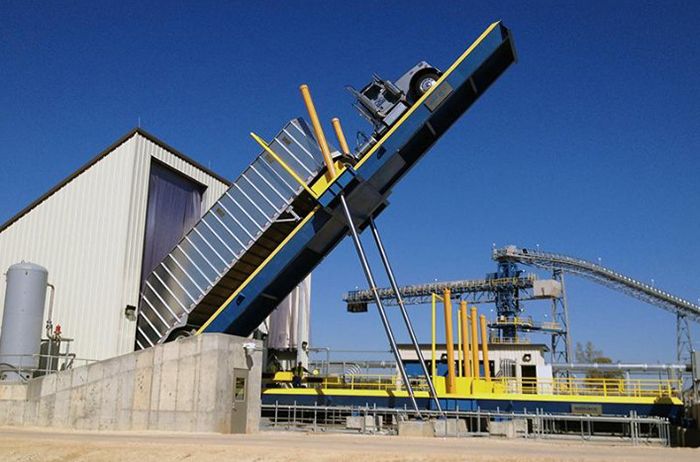

Bàn lật loại 2 xilanh 2 bên hông

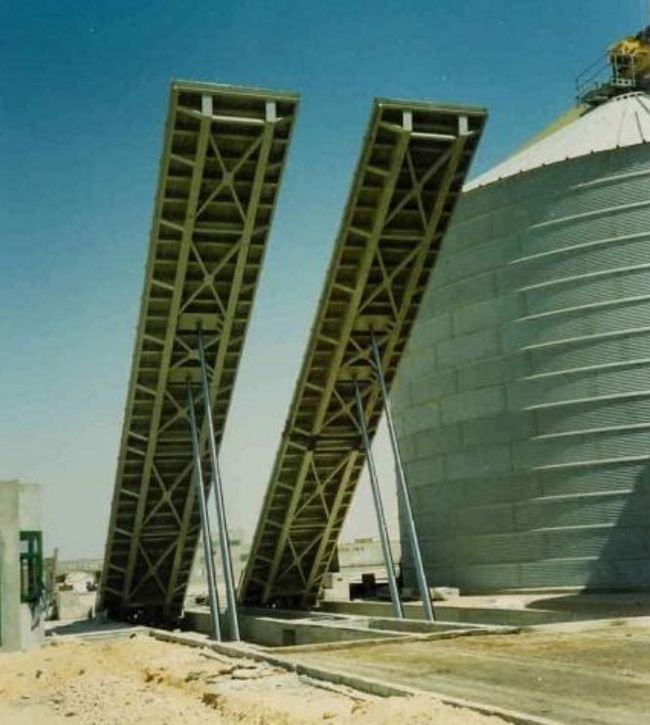

Bàn lật loại 2 hoặc 4 xilanh bố trí trước sau

Phần lớn xe tải ở là xe đầu kéo, đòi hỏi phải có máy móc duy nhất để nâng xe tải và chất tải để vật liệu rơi tự do khỏi phần cuối của rơ moóc. Nhiều nhà sản xuất cung cấp hai phiên bản thiết bị tự đổ dành cho xe tải: loại lùi và loại dẫn động.

Cả hai hệ thống bãi xe tải dự phòng và tự động lái đều cung cấp thời gian chu kỳ tuyệt vời, hỗ trợ các hoạt động trong đó cơ sở tiếp nhận có thể xử lý hàng trăm xe tải mỗi ngày. Chúng cũng được ghép nối tốt với phễu tiếp liệu như hình dưới:

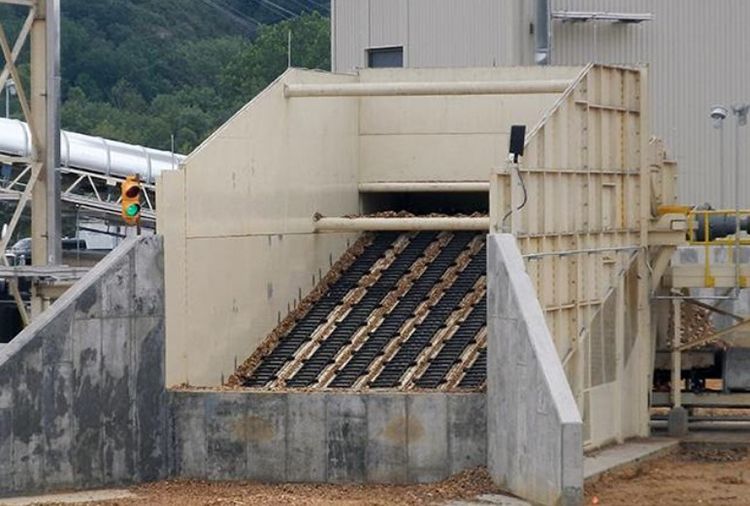

Xe tải tự dỡ phễu  hàng rời

Chúng ta cùng xem thông số kỹ thuật của Bàn lật xả hàng rời

– Tùy chọn công suất 40 – 60 – 80 – 100 tấn

– Bàn lật dỡ hàng cho xe tải  dầm ngang loại chữ I200 đến 300 mm và các thanh chéo  100mm được gia cố tăng cứng

– Tấm đế làm bằng thép tấm chống trượt 7/8” (tùy chọn 8 mm ST-37), tấm bên 6 mm ST52)

– Khung phụ được sản xuất từ ​​thép H loại 200×200,

– Khoảng cách trục sau (trục) là 100 mm và được kết nối (có thể tháo rời để bôi trơn bằng mỡ)

– Tấm cân bằng có sẵn trên bệ chống tải không cân bằng và trục trục được gia cố bằng hệ thống chữ thập

– Bàn lật sẽ được điều khiển hạ bằng tay trong trường hợp mất điện, (Van xả tải)

– Vòng chặn  xe tải, ngăn chặn sự di chuyển lùi về phía sau

– 2 xi lanh nhiều tầng tác động đơn

– Khóa lốp xe chống chuyển động lùi và được điều khiển không dây

– Khu vực lắp đặt thiết bị thủy lực (thủy lực liên kết) dễ dàng tiếp cận,

– Góc giảm chấn có thể được giới hạn ở bất kỳ mức độ mong muốn nào cả về cơ học và điện tử.

– Thiết bị thủy lực tương thích với Tiêu chuẩn Châu Âu

– Hệ thống điều khiển PLC

Tính toán sơ bộ xilanh bàn lật

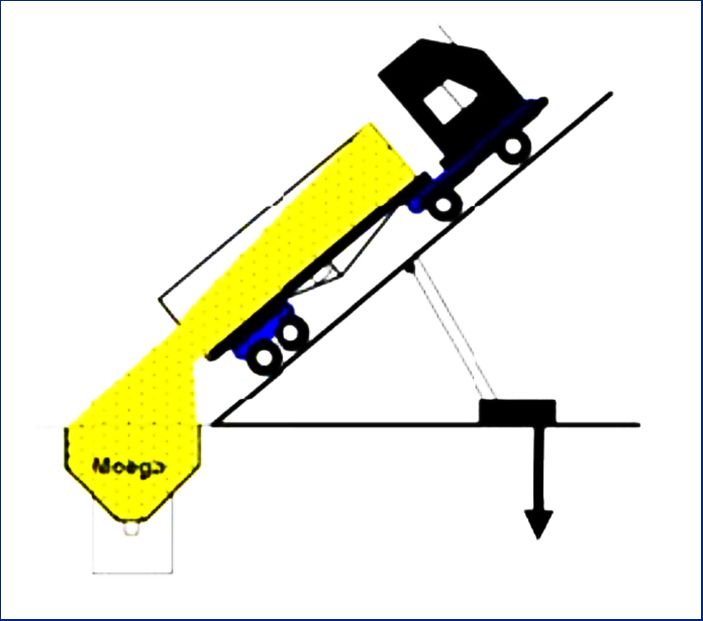

Mô hình tính toán bàn lật

Công suất cơ học, được sử dụng để làm nghiêng nền tảng, được cho bởi công thức (1).

Pm2 = F • v   (1)

 Trong đó:

• Pm2 : Công suất cơ học (W);
• F : Lực cần thiết để nâng bệ (N);

Sự tích lũy của Lực được dựa trên trọng lượng của chiếc xe tải hay xe đầu kéo, cũng như gia tốc trọng lực. Đối với phép tính của forrce, Phương trình (2) được sử dụng:

F = m • g (2)

Trong đó

• F : Lực (N)
• m : khối lượng (kg)
• g : gia tốc trọng trường (9,8 m / s²).

Để tính tốc độ của công suất, Công thức (3):

v = CC / t(3)

Trong đó

• CC : Hành trình xi lanh (m);
• t : thời gian mở của (s) xi lanh.

Công suất thủy lực, được trang bị để cung cấp sức nâng cơ học của bàn lật , được đưa ra bởi Phương trình (4):

Phyd = 1,405 • Q • Pre(4)

Trong đó

• Phyd : Công suất thủy lực của  bơm (W)
• Q : Lưu lượng (l / phút)
• Pre: Công suất động cơ điện hoặc diesel (kgf / cm²).

Công suất cơ học của động cơ, được yêu cầu để cung cấp năng lượng của bơm thủy lực, được đưa ra bởi Phương trình (5):

 Pm1 = Pel • ηmotor   (5)

Trong đó

• Pmm1 : Công suất cơ học của động cơ (W)
• Pel : Công suất điện (W); ηmotor: Hiệu suất động cơ.

Công suất điện để điều khiển động cơ điện được tạo áp lực trong Phương trình (6):

Pel = √3 • V • I • cosφ (6)

Trong đó

• V : Điện áp (V)
• I : Dòng điện (A)
• cosφ : Hệ số công suất.

Hiệu suất tín toán của hệ bàn lật  được tính theo phương trình (7),( 8) và (9):

η sàn = Pm2 / Ph   (7)

η bơm = Phh / Pm1    (8)

η tổng = η sàn η bơm *  η motor

Trong đó:

• η sàn: Hiệu suất cơ học bàn lật;
• ηbơm: Hiệu suất bơm thủy lực;
• ηmotor: Hiệu suất motor điện ;

Như vậy, B2bmart.vn đã trình bày chi tiết về bàn lật xả hàng rời cho xe tải và container cũng như trình tự  trình toán cơ bản hy vọng hữu ích cho các bạn.
