Hôm nay B2bmart tiếp tục giới thiệu đến các bạn đọc về ứng dụng, cách lắp đặt và tính chọn khớp xoay thủy lực trên các đầu cắt/ đầu gắp – grapple rotator.

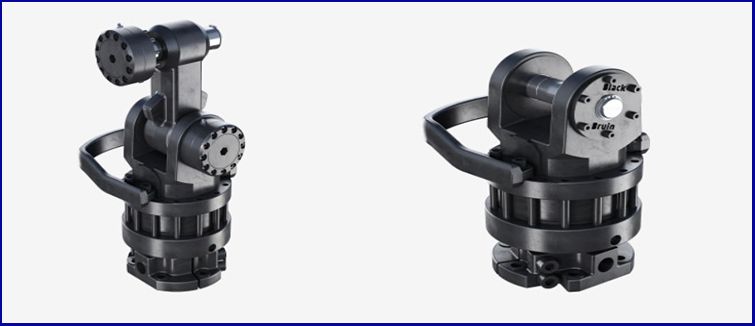

Black Bruin đã giới thiệu một sản phẩm mới cùng với máy gặt và rôto máy xúc lật dựa trên công nghệ motor piston hướng tâm hàng đầu thị trường khi ra mắt máy quay trục quay máy xúc VRF3010 tại Proforest vào ngày 24-25 tháng 9 năm 2021. VRF3010 là sự thay thế hiệu quả về chi phí của Black Bruin, đặc biệt là cho xe tải chở gỗ, giao nhận và xử lý hàng hóa khác.

“Chúng tôi đã sản xuất máy quay cho các nhà sản xuất máy lâm nghiệp và cần cẩu gỗ hàng đầu từ những năm 1970. Cùng với máy thu hoạch hạng nặng và máy quay tải trọng, danh mục sản phẩm của chúng tôi còn thiếu một lựa chọn đáp ứng nhu cầu của các chuyên gia khai thác gỗ ở hạng sức nâng 10 tấn”.

Rauno Riihiaho, Giám đốc bán hàng tại Black Bruin, cho biết hiện chúng tôi đang phản hồi lại các góp ý của khách hàng và lấp đầy khoảng trống thị trường này, nơi rõ ràng là có nhu cầu. VRF3010 là khớp xoay thủy lực có sức nâng 10 tấn và mô-men xoắn 3300 Nm, kết hợp các giải pháp chịu lực và đầm nén từ dòng sản phẩm rô to máy gặt để cải thiện khả năng chịu tải và độ bền.

Rotator có thể được trang bị phanh lamella mạnh mẽ của Black Bruin, cho phép người sử dụng điều chỉnh độ giảm rung theo ý muốn của họ và do đó tăng hiệu quả của công việc tải. Phanh giữ sự điều chỉnh tốt và được bảo vệ khỏi các ứng suất bên ngoài cũng như chống mài mòn, để lực phanh không đổi trong suốt thời gian sử dụng.

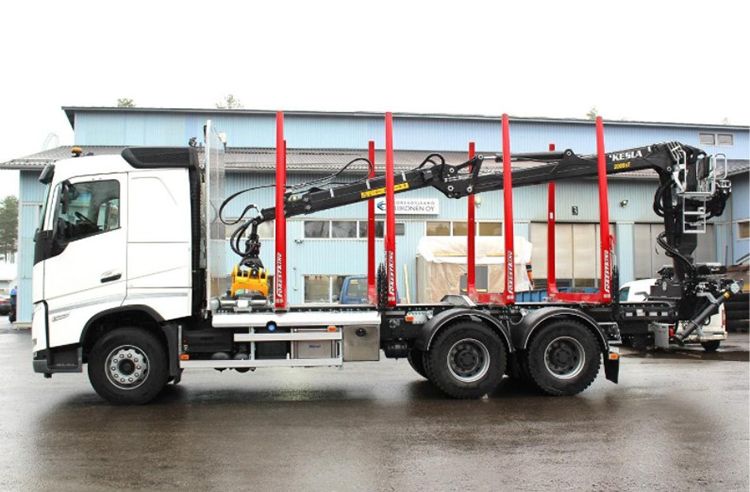

Ứng dụng của khớp xoay trên đầu gắp gỗ xe cẩu

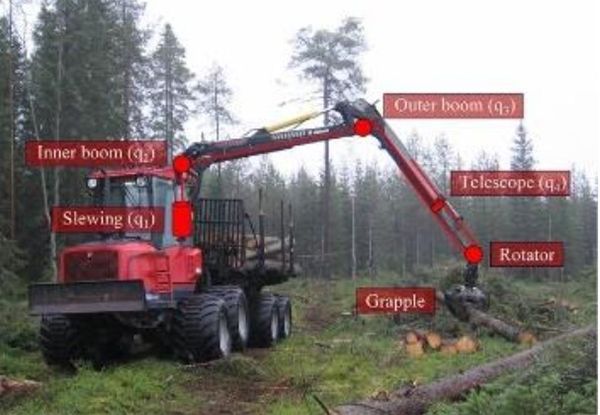

Ứng dụng của khớp xoay trên đầu gắp gỗ xe lâm nghiệp

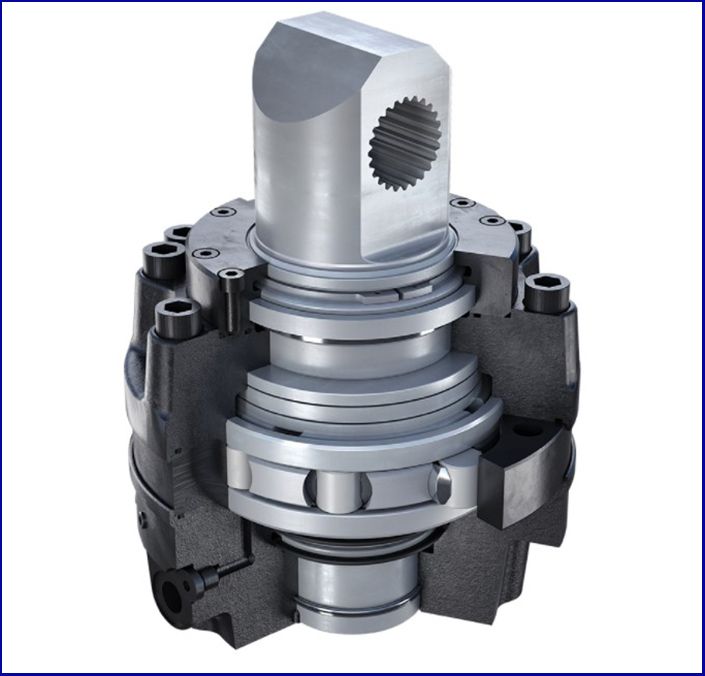

Cấu tạo mặt cắt ngang  khớp quay thủy lực

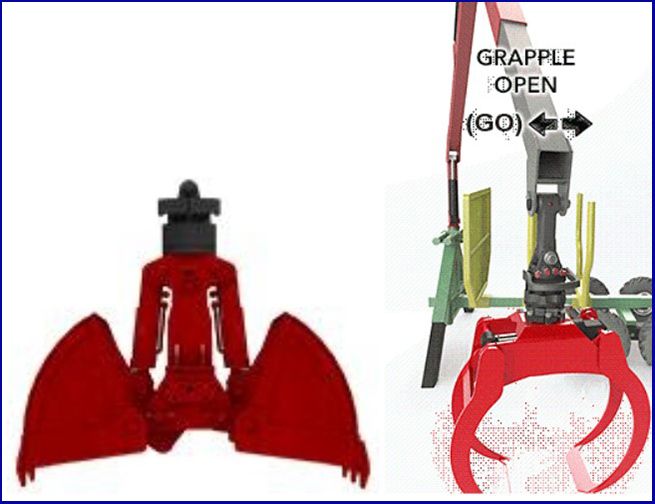

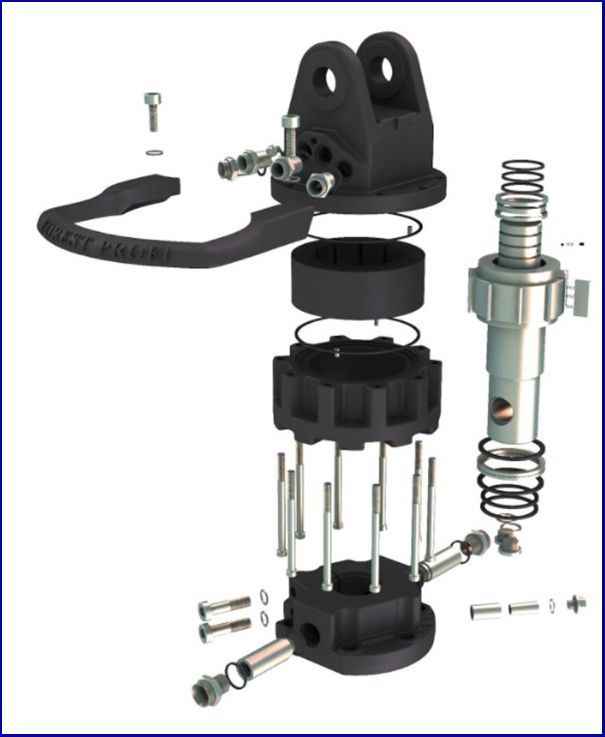

Mô hình 3D khớp quay thủy lực đầu cắt

Làm thế nào để gắn vật lộn xộn chặt vào máy quay hiện có

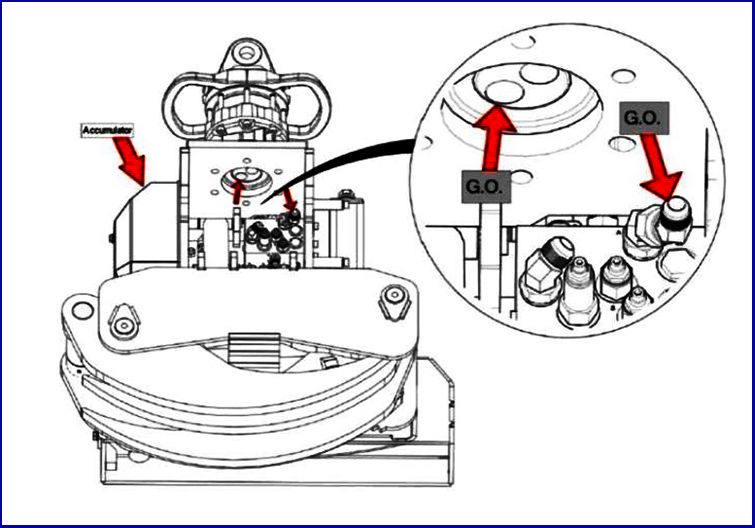

Khớp quay thủy lực phải được đặt trên khung nghiêng sao cho khớp nối G.O. (mở vật liệu <>) nằm ở phía bên của bộ tích điện. Điều này có nghĩa là G.C. Khớp nối (grapple đóng > <) được đặt tự động ở phía bên của bình chứa dầu xích.

Cả hai ống thủy lực phải tạo thành một vòng tròn gọn gàng khi được gắn vào các núm bên dưới khớp quay thủy lực. Ống ngắn phải nằm bên trong vòng lặp do ống dài tạo ra.

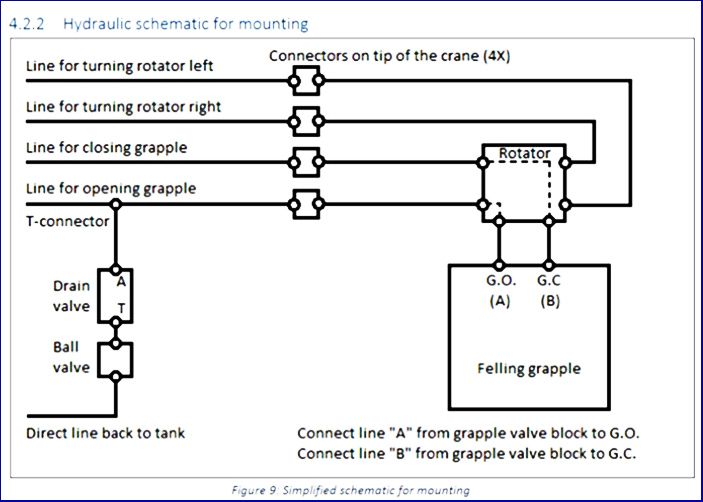

Cách lắp đặt van xả

Luôn luôn có một đường hồi được tạo ra cho thùng dầu để chức năng nghiêng xuống hoạt động bình thường. Để cho việc chặt hạ diễn ra một cách chính xác, một van xả phải được gắn vào đế van chính của phương tiện vận chuyển. Van này được cung cấp ở trạng thái sẵn sàng sử dụng trong hộp chứa các dụng cụ và phụ kiện.

Cách lắp đặt trên telehandler

Khi sử dụng xe nâng ống lồng xoay chỉ có một chức năng thủy lực kép, van 6/2 nên được lắp trên cần cẩu. Trên van này, một van xả khác được lắp đặt  sẽ tạo ra chức năng kép thủy lực thứ hai. Một tín hiệu điện sẽ đảm nhận các điều khiển cho chức năng kép thứ hai đang được tạo ra: chuyển động quay của gầu gắp.

Cách chọn khớp quay thuỷ lực

Để chọn khớp quay thủy lực  grapple rotator phù hợp nhất với nhu cầu của bạn. Bạn cần tuân thủ quy trình dưới đây:

• Ứng dụng: các loại rôto khác nhau được thiết kế để phù hợp với các loại máy và phụ kiện khác nhau- hãy tìm một bộ phận có khả năng đáp ứng nhu cầu của các công cụ cụ thể của bạn.

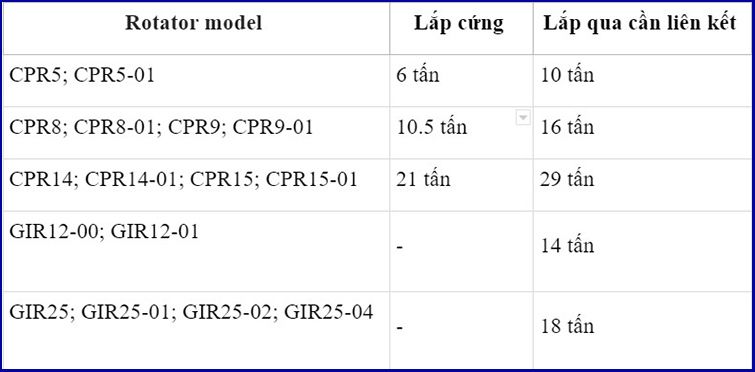

• Tải trọng: có hai tải trọng nâng, TĨNH và ĐỘNG.

Tĩnh – trọng lượng mà rôto có thể nâng.

Động – trọng lượng mà một rôto có thể nâng và quay.

• Bạc đạn : Các mô hình rô to có vòng bi đôi được thiết kế để chịu được cả lực hướng xuống và lực hướng lên. Chúng được sử dụng trong các điều kiện làm việc đặc biệt khó khăn, nơi có các lực tác động cực mạnh tác dụng lên trục quay.

Một số hãng như grapples.com.au hướng dẫn rất chi tiết để người sử dụng lựa chọn phù hơp khớp xoay theo tải trọng, lưu lượng, vị trí làm việc

Như vậy B2bmart.vn đã trình bày  chi tiết ứng dụng, cách lắp đặt và tính chọn khớp xoay thủy lực trên các đầu cắt/ đầu gắp- grapple rotator. Hy vọng những kiến thức bên trên sẽ thực sự hữu ích với tất cả mọi người.
